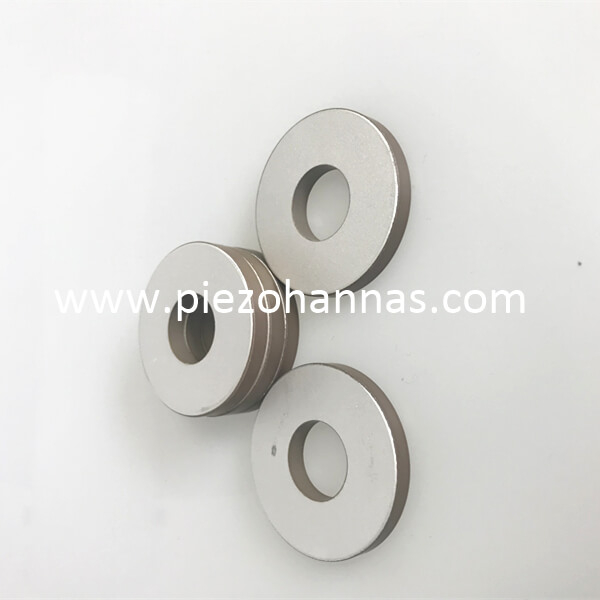

Aangepaste ringvorm piëzo-ring voor detonatiegenerator

      Aangepaste ringvorm piëzo-ring voor detonatiegenerator

WuHan Piezohannas Tech.Co., Ltd is een fabrikant van piëzo-elektrische keramiek, ultrasone transducers met een sterke technologische kracht. Met een kwaliteitsmanagementsysteem en een onderzoeks- en ontwikkelingssector worden onze producten op grote schaal gebruikt in de meeste toepassingen.

l. Piëzo-keramiek  Beschrijving:



Geometrie	Maat (mm)	Tolerantie
Piëzo-schijven	Diameter: 3 tot 200	Tolerantie volgens de piëzo-elektrische elementen Industriële standaard.
	Dikte: 0,2-25
Piëzo-buizen	Lengte: 1-100
	Buitendiameter: 6-180
	Identificatie: 5-150
	Muur: 0,5-15
Piëzo-platen	Lengte: 1-200
	Breedte: 1-200
	Dikte: 0,2-25
Piëzo bol	Buitendiameter: 6-160
	Identificatie: 4-150
	Muur: 1-10
Piëzo-ringen	Buitendiameter: 3-180
	Identificatie: 1-150
	Dikte: 0,2-25
Voor alle maten	Vlakheid	± 0,03
	Concentriciteit	±0,10
	Loodrechtheid	±0,10
	Parallellisme	± 0,05

PZT zacht materiaal:



'Zachte' PZT-materialen	Het soort zacht materiaal
Eigenschappen			PSnN-5	PLiS-51	PZT-51	PZT-52	PZT-53	PZT-5H	PZT-5X
Diëlektrische constante	ɛTr3		1600	2000	2200	2400	2600	3200	4500
Koppelingsfactor	KP		0.6	0.62	0.62	0.63	0.64	0.68	0.7
	K31		0.35	0.35	0.35	0.35	0.36	0.38	0.4
	K33		0.68	0.7	0.68	0.7	0.7	0.76	0.77
	Kt		0.5	0.52	0.5	0.5	0.5	0.52	0.53
Piëzo-elektrische coëfficiënt	d31	10-12m/v	-170	-197	-186	-204	-227	-275	-300
	d33	10-12m/v	400	450	500	520	550	620	750
	g31	10-3vm/n	-12	-11.1	-9.6	-9.8	-9.9	-9.7	-7.5
	g33	10-3vm/n	28	25.4	25.6	24.5	23.9	22	18.8
Frequentiecoëfficiënten	Np		2000	1920	1980	1980	1960	1900	1960
	N1		1466	1407	1451	1451	1437	1393	1437
	N3		1825	1925	1900	1900	1755	1550	1800
	Nt		2100	2100	2150	2150	2150	2100	2200
Elastische conformiteitscoëfficiënt	Se11	10-12m2/n	16.6	18	16.7	17	17.4	18	19
Machanische kwaliteitsfactor	Qm		85	80	80	75	75	70	65
Diëlektrische verliesfactor	Tg δ	%	2	2	2	2	2	2	2
Dikte	ρ	g/cm3	7.5	7.5	7.6	7.6	7.6	7.5	7.5
Curie-temperatuur	Tc	°C	350	345	270	270	270	230	165
Young's modulus	YE11	<109N/m2	60	56	60	59	57.5	56	53
Vergifverhouding			0.36	0.36	0.36	0.36	0.36	0.36	0.39

PZT-hard materiaal:

Harde PZT-materialen			PZT-41	PZT-42	PZT-43 /4D	PZT-82	PBaS-4
Diëlektrische constante	ɛ T r3		1050	1250	1420	1100	1900
Koppelingsfactor	K P		0.58	0.58	0.58	0.52	0.59
	K31		0.32	0.33	0.34	0.3	0.34
	K33		0.66	0.67	0.68	0.57	0.68
	Kt​		0.48	0.48	0.48	0.4	0.49
Piëzo-elektrische coëfficiënt	d31	10-12m/v	-106	-124	-138	-100	-160
	d33	10-12m/v	260	280	300	240	380
	g31	10-3vm/n	-11.4	-11.2	-11	-10.3	-9.5
	g33	10-3vm/n	28	25.3	24	25	22.6
Frequentiecoëfficiënten	N p		2280	2200	2160	2280	2200
	N1		1671	1613	1583	1671	1613
	N3		1950	1900	1875	1950	1850
	Nt​		2250	2200	2200	2300	2200
Elastische conformiteitscoëfficiënt	S e11	10-12m 2/n	11.8	12.7	13.2	11.6	13.2
Machanische kwaliteitsfactor	Qm		1000	800	600	1200	2200
Diëlektrische verliesfactor	Tg δ	%	0.3	0.4	0.5	0.3	0.5
Dikte	ρ	g/cm3	7.5	7.5	7.5	7.6	7.5
Curie-temperatuur	Tc	°C	320	320	320	310	310
Young's modulus	Y E11	<10 9N/m3	85	79	76	86	76
Vergifverhouding			0.3	0.3	0.3	0.3	0.33

Werkplaats:

Het heeft twee productielijnen voor piëzo-keramische componenten, uitgerust met een reeks hoogwaardige wetenschappelijke onderzoeks- en productieapparatuur, zoals een automatische vormmachine, sintertunneloven, CNC-slijpmachine, snijmachine, automatisch zilverdruksysteem, automatisch polarisatiesysteem, automatisch meetsysteem, enz. Het kan onafhankelijk maatreeksen produceren, waaronder keramische ballen, halve bollen, bolvormige kronen, wafels, ronde buizen, strips en andere verschillende specificaties van componenten, evenals 1-3 keramische composietmaterialen en 15 piëzo-elektrische keramische componenten.

Veelgestelde vragen:

1. Waarom heeft piëzo-elektrische keramiek polariteit?

Piëzo-elektrische keramiek heeft de polariteitsreden, omdat wanneer de piëzo-elektrische keramiek onder spanning staat, de twee oppervlakken zich opladen, waardoor een bepaalde spanning wordt gegenereerd. Omdat de moleculen polair zijn, zijn ze verdeeld in positieve en negatieve elektroden. In macroscopische termen is het de accumulatie van elektrische ladingen, en de piëzo-elektrische keramiek heeft positieve en negatieve elektroden.

2. Zijn de parameters van de piëzo-elektrische keramische materialen variabel?

Wat de piëzo-elektrische keramische materialen in het algemeen betreft, waarvan de parameters onveranderlijk zijn. Er moet echter worden opgemerkt dat de dikte en diameter van het piëzo-elektrische keramiek een zekere invloed hebben op de diëlektrische constante en elastische stijfheid van de piëzo-elektrische sensor.

3. Hoe lang produceert u over de productietijd van piëzo-elektrisch keramiek?

De productietijd bedraagt ​​ongeveer 40-45 dagen na betaling.
