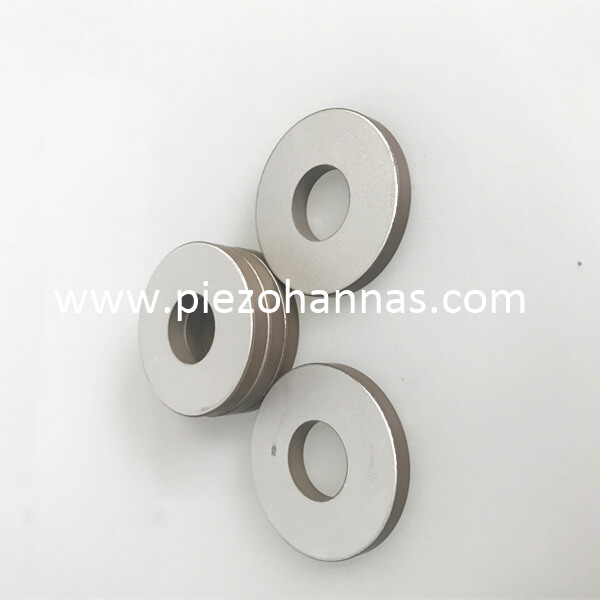

Індивідуальне п'єзокільце у формі кільця для генератора детонації

Поділитися з:

Індивідуальне п'єзокільце у формі кільця для генератора детонації

Наявність:

кількість:



Запитуйте Додати в кошик

модель:
PZ1000K00
Бренд:
П'єзоханнас
код:
PZ1000K00

Опис товару

Індивідуальне п'єзокільце у формі кільця для генератора детонації

Компанія WuHan Piezohannas Tech.Co., Ltd є виробником п’єзоелектричної кераміки, ультразвукових перетворювачів із сильною технологічною силою. Завдяки системі управління якістю та сектору досліджень і розробок наші продукти широко використовуються в більшості застосувань.

`WMTAZJ_F()(0)KKTB

л. П'єзокераміка Опис:

Геометрія	Розмір (мм)	Толерантність
П'єзо диски	Діаметр: від 3 до 200	Допуск відповідно до промислового стандарту п'єзоелектричних елементів.
П'єзо диски	Товщина: 0,2-25
П'єзотрубки	Довжина: 1-100
	OD: 6-180
	ID: 5-150
	Стінка: 0,5-15
П'єзопластини	Довжина: 1-200
	Ширина: 1-200
	Товщина: 0,2-25
П'єзосфера	OD: 6-160
	ID: 4-150
	Стіна: 1-10
П'єзо кільця	OD: 3-180
	ID: 1-150
	Товщина : 0,2-25
Для всіх розмірів	площинність	± 0,03
	Концентричність	± 0,10
	Перпендикулярність	± 0,10
	Паралелізм	± 0,05

М'який матеріал PZT:

«М'які» матеріали PZT	Вид м'якого матеріалу
Властивості			ПСнН-5	ПЛіС-51	ПЗТ-51	ПЗТ-52	ПЗТ-53	ПЗТ-5Н	PZT-5X
Діелектрична проникність	ɛTr3		1600	2000	2200	2400	2600	3200	4500
Коефіцієнт зчеплення	КП		0.6	0.62	0.62	0.63	0.64	0.68	0.7
	K31		0.35	0.35	0.35	0.35	0.36	0.38	0.4
	K33		0.68	0.7	0.68	0.7	0.7	0.76	0.77
	Kt		0.5	0.52	0.5	0.5	0.5	0.52	0.53
П'єзоелектричний коефіцієнт	d31	10-12м/в	-170	-197	-186	-204	-227	-275	-300
	d33	10-12м/в	400	450	500	520	550	620	750
	g31	10-3вм/н	-12	-11.1	-9.6	-9.8	-9.9	-9.7	-7.5
	g33	10-3вм/н	28	25.4	25.6	24.5	23.9	22	18.8
Частотні коефіцієнти	Np		2000	1920	1980	1980	1960	1900	1960
	N1		1466	1407	1451	1451	1437	1393	1437
	N3		1825	1925	1900	1900	1755	1550	1800
	Nt		2100	2100	2150	2150	2150	2100	2200
Коефіцієнт пружної податливості	Se11	10-12м2/н	16.6	18	16.7	17	17.4	18	19
Механічний фактор якості	Qm		85	80	80	75	75	70	65

Коефіцієнт діелектричних втрат	Tg δ	%	2	2	2	2	2	2	2
Щільність	ρ	г/см3	7.5	7.5	7.6	7.6	7.6	7.5	7.5
Температура Кюрі	Tc	°C	350	345	270	270	270	230	165
Модуль Юнга	YE11	<109 Н/м2	60	56	60	59	57.5	56	53
Коефіцієнт о�овий перетворювач 60 кГц для ультразвукового вимірювача газу			0.36	0.36	0.36	0.36	0.36	0.36	0.39

Твердий матеріал PZT:

Жорсткі матеріали PZT			ПЗТ-41	ПЗТ-42	ПЗТ-43 /4Д	ПЗТ-82	PBaS-4
Діелектрична проникність	ɛ ^T_r3		1050	1250	1420	1100	1900

Коефіцієнт зчеплення	K _P		0.58	0.58	0.58	0.52	0.59
	К₃₁		0.32	0.33	0.34	0.3	0.34
	К₃₃		0.66	0.67	0.68	0.57	0.68
	K _t		0.48	0.48	0.48	0.4	0.49
П'єзоелектричний коефіцієнт	d31	10^-12м/в	-106	-124	-138	-100	-160
	d33	10^-12м/в	260	280	300	240	380
	g31	10^-3vm/n	-11.4	-11.2	-11	-10.3	-9.5
	g33	10^-3vm/n	28	25.3	24	25	22.6
Частотні коефіцієнти	N _стор		2280	2200	2160	2280	2200
	Н₁		1671	1613	1583	1671	1613
	Н₃		1950	1900	1875	1950	1850
	N _t		2250	2200	2200	2300	2200
Коефіцієнт пружної податливості	S ^e₁₁	10^-12м ²/п	11.8	12.7	13.2	11.6	13.2
Механічний фактор якості	Qm		1000	800	600	1200	2200

Коефіцієнт діелектричних втрат	Tg δ	%	0.3	0.4	0.5	0.3	0.5
Щільність	ρ	г/см³	7.5	7.5	7.5	7.6	7.5
Температура Кюрі	Tc	°C	320	320	320	310	310
Модуль Юнга	Y ^E₁₁	<10 ⁹Н/м³	85	79	76	86	76
Коефіцієнт о�овий перетворювач 60 кГц для ультразвукового вимірювача газу			0.3	0.3	0.3	0.3	0.33

Семінар:

Він має дві лінії виробництва п’єзокерамічних компонентів, оснащені серією високоякісного науково-дослідницького та виробничого обладнання, такого як автоматична формувальна машина, тунельна піч для спікання, шліфувальна машина з ЧПУ, ріжучий верстат, автоматична система срібного друку, автоматична система поляризації, автоматична система вимірювання тощо. Він може незалежно виробляти серії розмірів, включаючи керамічні кульки, півсфери, сферичні крони, пластини, круглі трубки, смуги та інші різні специфікації компонентів, а також 1-3 керамічних композитних матеріалів і 15 п'єзоелектричних керамічних компонентів.

FAQ:

1.Про п'єзоелектричну кераміку, чому вона має полярність?

П’єзоелектрична кераміка має причину полярності, тому що, коли п’єзоелектрична кераміка знаходиться під напругою, дві поверхні мають накопичення заряду, таким чином генеруючи певну напругу. Оскільки молекули полярні, їх поділяють на позитивні та негативні електроди. У макроскопічному плані це накопичення електричних зарядів, і тоді п’єзоелектрична кераміка має позитивні та негативні електроди.

2. Щодо п'єзоелектричних керамічних матеріалів, чи є їх параметри змінними?

Що стосується п'єзоелектричних керамічних матеріалів, то в цілому параметри яких незмінні. Однак слід зазначити, що товщина і діаметр п'єзоелектричної кераміки мають певний вплив на діелектричну проникність і пружну жорсткість п'єзоелектричного датчика.

3. Про час виробництва п'єзоелектричної кераміки, як довго ви виробляєте?

Термін виготовлення близько 40-45 днів після оплати.
