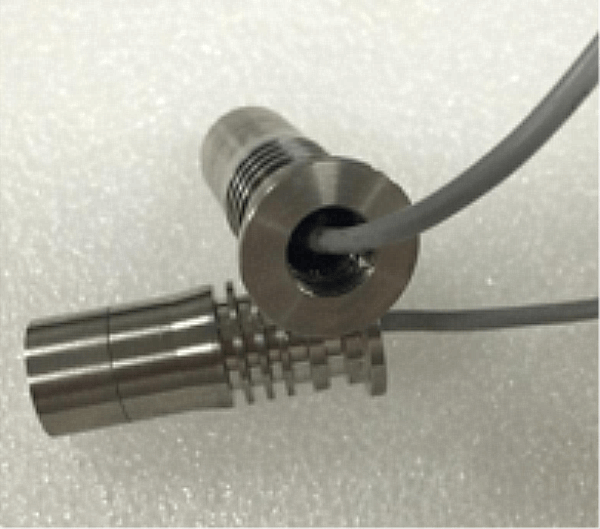

Măsurarea distanței cu traductor cu ultrasunete din aliaj de titan pentru debitmetru de gaz cu ultrasunete

Măsurarea distanței cu traductor cu ultrasunete din aliaj de titan pentru debitmetru de gaz cu ultrasunete

Parametri tehnici:

Articole	Parametrii tehnici		Imagine
Nume	Traductor ultrasonic de 200KHz
Model	PH A-200-01X E
Atmosfere gazoase explozive	Lucrați normal
Diametrul zonei active	15 mm
Frecvenţă	195KHz± 5%
Distanța de detectare	0.10～ 1,5 m
Impedanta minima paralela	240Ω±20 ％
Capacitate	1000pF±20 ％ @1KHz
Sensibilitate	fără sarcină conducere Tensiune de : 2 00Vpp ，Distanță : 0,3 m， Amplitudine eco : 8 mV
Funcționează Voltaj	Vârf Tensiune ＜ 600 Vpp
Funcționează Temperatură	-40～ +80℃
Presiune	16 kilograme sau  1,6 MPa
Unghi	(Lățimea fasciculului ) Lățimea fasciculului la jumătate de putere @-3dB: 7°± 10%， Unghi ascuțit::18°± 10%
Materialul carcasei	aliaj de titan
utilizare	debitmetru cu ultrasunete de gaz
dimensiune	(Poate fi personalizat în funcție de cerințele clientului)
Nivel de protecție	IP68
Greutate	30g±5 ％（ lungimea firului : 20cm ）
Instrucțiuni de cablare	interfață: roșu: traductor +, alb: traductor -, negru: fir ecranat, (senzorul de temperatură este opțional)
Curba de admitere		Diagrama structurii produsului

Schema bloc a traductorului de distanță cu ultrasunete:

Diagrama schematică a senzorului de temperatură  (model: MF58_502F3470) :


Tip integrat Instrucțiuni pentru cablu:

1.Instrucțiuni de cablare a traductorului: interfață (3pin, terminal de 2,54 mm)
Roșu: traductor +
Alb: traductor -
Negru: ecranare


2.Instrucțiuni de cablu pentru senzorul de temperatură: interfață (3pin, terminal de 2,0mm)

Roșu și negru sunt cablurile senzorului de temperatură

Tip split: cablu standard de 10 m, cu fiecare 50 m suplimentar de cablu, atenuarea semnalului este de 6 dB

Instrucțiuni de cablare cu trei fire:

    Roșu: traductor +
     Albastru: senzor de temperatură +
     Negru: Public-

 Instrucțiuni de cablare cu patru fire:

Roșu: traductor +
Galben: traductor -
Albastru, negru: senzor de temperatură

Ce se întâmplă în realizarea unui traductor?

Componenta principală a unui traductor de adâncime este elementul piezoceramic. Este partea care transformă impulsurile electrice în unde sonore, iar când ecourile revin, elementul piezoceramic transformă undele sonore înapoi în energie electrică. Elementele piezoceramice sunt cel mai adesea sub formă de disc, dar pot avea și forma unei bare sau a unui inel. Un traductor poate conține un element sau o serie de elemente legate între ele, numite matrice. Un traductor este format din șase componente separate:
