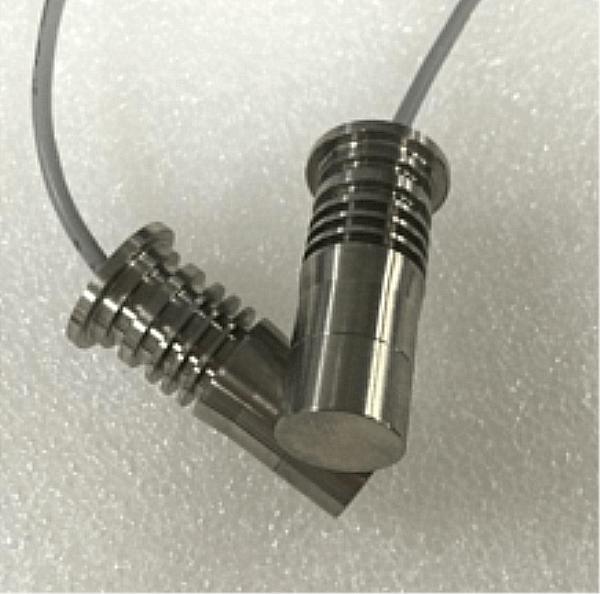

超音波ガス流量計用チタン合金超音波トランスデューサ距離測定

超音波ガス流量計用チタン合金超音波トランスデューサ距離測定

技術パラメータ:

アイテム	技術的パラメータ		画像
名前	200KHz超音波トランスデューサ
モデル	PH A-200-01X E
爆発性ガス雰囲気	普通に働く
アクティブゾーンの直径	15mm
頻度	195KHz± 5%
検出距離	0.10～ 1.5m
最小並列インピーダンス	240Ω±20 ％
キャパシタンス	1000pF±20 ％ @1KHz
感度	負荷駆動 電圧距離： 002Vpp，0.3m： 無， エコー振幅: 8mV
オペレーティング 電圧	ピーク 電圧＜ 600 Vpp
オペレーティング 温度	-40～ +80℃
プレッシャー	16キロまたは 1.6MPa
角度	(ビーム幅)ハーフパワービーム幅@-3dB:7°± 10%， 鋭角::18°± 10%
ハウジング材質	チタン合金
使用法	超音波ガス流量計
寸法	(お客様のご要望に応じてカスタマイズ可能です)
保護レベル	IP68
重さ	30g±5 ％（ワイヤー長さ： 20cm ）
配線説明書	インターフェース: 赤: トランスデューサー +、白: トランスデューサー -、黒: シールド線、(温度センサーはオプション)

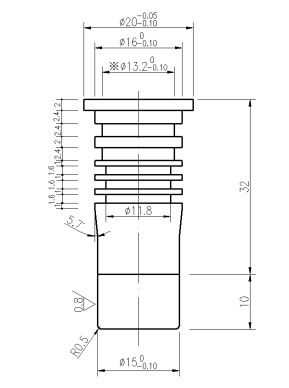

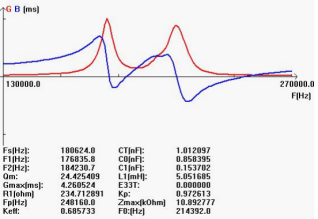

アドミタンス曲線		製品構成図

超音波距離トランスデューサのブロック図:

温度センサーの概略図 (モデル: MF58_502F3470) :


一体型 ケーブル説明:

1.変換器の配線説明：インターフェース（3ピン、2.54mm端子）
赤：変換器＋
白：変換器－
黒：シールド


2.温度センサーの配線説明：インターフェース（3ピン、2.0mm端子）

赤と黒は温度センサーの配線

スプリットタイプ: 標準 10m ケーブル、ケーブルを 50m 追加するごとに信号減衰は 6dB

3 芯配線手順:

    赤: トランスデューサー +
     青: 温度センサー +
     黒: 公衆-

 4 芯配線手順:

赤: トランスデューサー +
黄: トランスデューサー -
青、黒: 温度センサー

トランスデューサーの製造には何が必要ですか?

深さトランスデューサの主なコンポーネントは圧電セラミック素子です。これは電気パルスを音波に変換する部分であり、エコーが戻ってくると、圧電セラミック素子が音波を電気エネルギーに変換します。圧電セラミック素子はディスク状であることがほとんどですが、バーやリング状の場合もあります。トランスデューサには、1 つの要素、またはアレイと呼ばれる互いにリンクされた一連の要素が含まれる場合があります。トランスデューサは 6 つの個別のコンポーネントで構成されています。
