Piezohannas

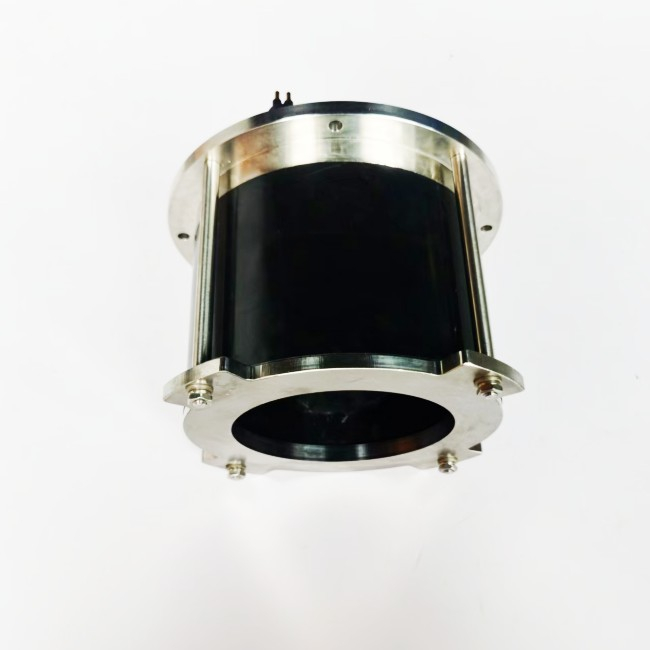

Transmițător FRR de bandă largă de 5 khz-12 khz Traductor de tip inel Traductor acustic de adâncime mare
Conținut de măsurare:

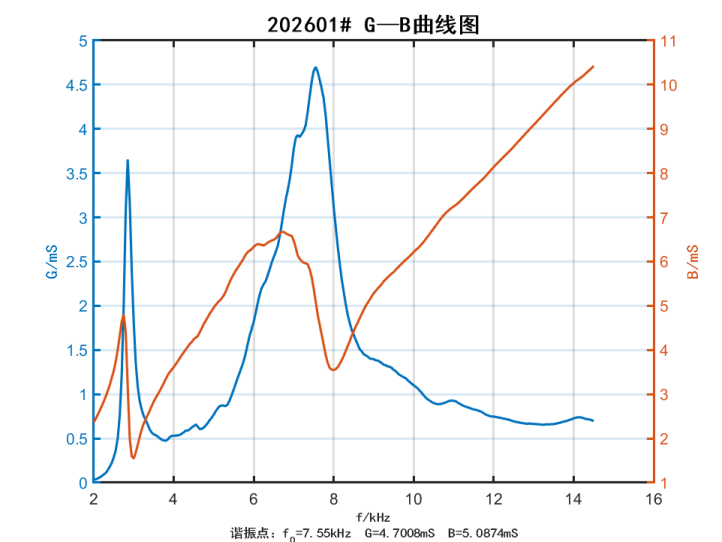

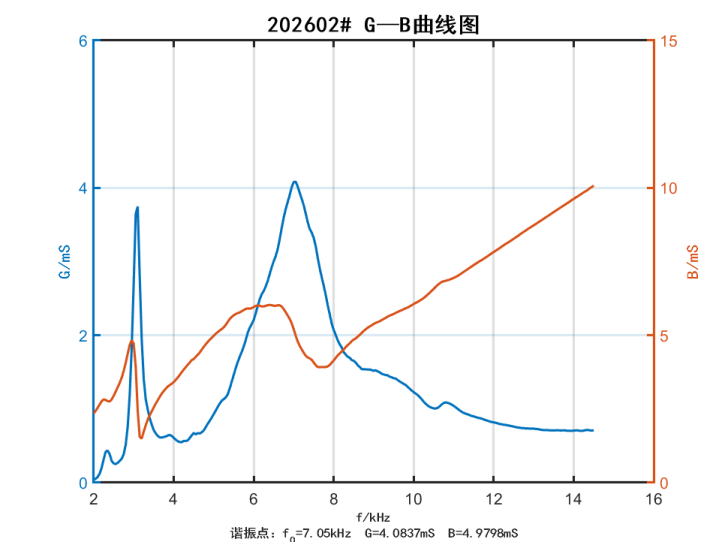

1.1. Curbele de conductivitate și susceptință: Măsurarea curbelor de conductivitate și susceptință ale traductorului.
1.2. Răspuns de transmisie: Măsurarea răspunsului de transmisie a tensiunii al traductorului de la 5 kHz la 12 kHz, cu un minim de 144 dB la 8 kHz.
1.3. Nivelul sursei: nivelul sursei la frecvența de rezonanță a traductorului nu trebuie să fie mai mic de 195 dB.
1.4. Directivitate orizontală: omnidirecțională, măsurată la 8 kHz.

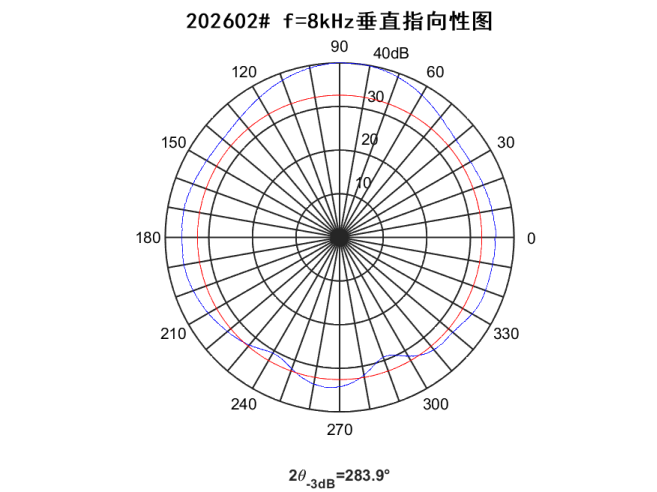

1.5. Directivitate verticală: semi-spațiu, punct de frecvență de măsurare la 8 kHz.
1.6. Presiune hidrostatică: 60MPa.
2. Date de măsurare: Au fost măsurate două traductoare, iar performanța acustică este după cum urmează.
202601# |
202602# |
|||
f/kHz |
G/ms |
B/ms |
G/ms |
B/ms |
5 |
0.769 |
4.960 |
0.930 |
4.988 |
5.5 |
1.055 |
5.718 |
1.462 |
5.681 |
6 |
1.824 |
6.336 |
2.211 |
5.958 |
6.5 |
2.551 |
6.495 |
3.007 |
6.004 |
7 |
3.774 |
6.475 |
4.081 |
5.204 |
7.5 |
4.658 |
5.384 |
3.320 |
4.076 |
8 |
3.113 |
3.549 |
2.073 |
4.150 |
8.5 |
1.672 |
4.426 |
1.655 |
4.857 |
9 |
1.398 |
5.284 |
1.519 |
5.387 |
9.5 |
1.276 |
5.766 |
1.416 |
5.729 |
10 |
1.101 |
6.220 |
1.228 |
6.062 |
10.5 |
0.901 |
6.751 |
1.008 |
6.577 |
11 |
0.926 |
7.249 |
1.041 |
6.951 |
11.5 |
0.829 |
7.673 |
0.899 |
7.384 |
12 |
0.747 |
8.141 |
0.819 |
7.828 |
f/kHz |
202601# |
202602# |
5 |
140.6 |
140.1 |
6 |
145.8 |
146.2 |
7 |
145.8 |
146.4 |
8 |
145.7 |
144.2 |
9 |
142.7 |
139.1 |
10 |
140.2 |
137.5 |
11 |
138.3 |
138.6 |
12 |
136.6 |
137.1 |
f/kHz |
d/m |
U transmitere/Vpp |
U recepție/mVpp |
M0/dB |
SvL/dB |
SL/dB |
|
202601# |
7.5 |
3 |
860 |
82 |
-217 |
146.1 |
195.8 |
202602# |
7 |
3 |
830 |
82 |
-217 |
146.4 |
195.8 |

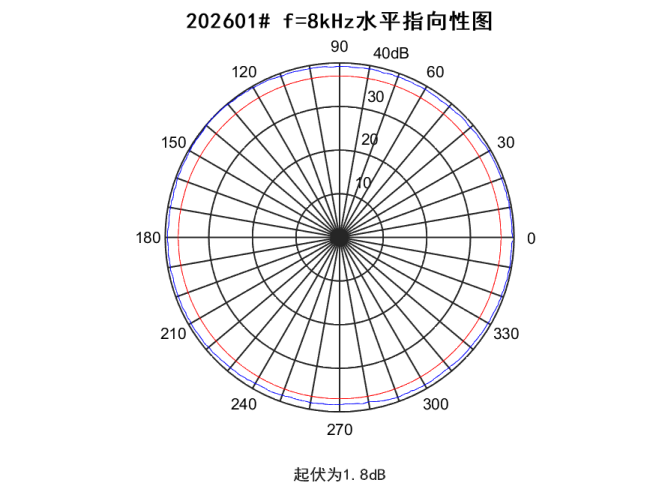

Directivitate orizontală
Test de presiune hidrostatică :
După testarea presiunii hidrostatice la 60 MPa timp de 1 oră, 0 MPa timp de 0,25 ore și 60 MPa timp de 1 oră, rezistența de izolație dintre bornele pozitive și negative ale traductorului depășește 100 MΩ.。
Rezultate măsurători
traductorul îndeplinește specificațiile tehnice după confirmare.
