Misurazione della profondità del trasduttore ultrasonico subacqueo da 5 MHz per applicazioni ADV

Condividi su:

Misurazione della profondità del trasduttore ultrasonico subacqueo da 5 MHz per applicazioni ADV

Applicazione: Velocimetro Doppler acustico, telemetro sottomarino

Disponibilità:

Quantità:



Informarsi Aggiungi al carrello

Modello:
PHW-5M-01B
Marca:
Piezohannas
Codice:
PHW-5M-01B

Descrizione del prodotto

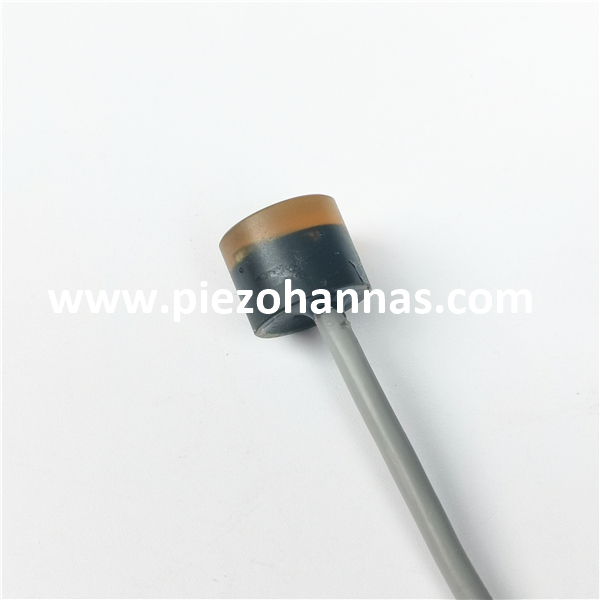

Trasduttore ultrasonico subacqueo da 5 MHz per velocimetro Doppler acustico

Parametri tecnici:

Elementi	Parametri tecnici		Immagine
Nome	da 5 MHz Trasduttore ultrasonico subacqueo
Modello	PH W-5M-01B
Frequenza	5 MHz ± 5%
Distanza di rilevamento	0.01 ～ 1M
Minimo Impedenza parallela	Ω±20 %
Capacità	pF±20 ％ @1KHz
Sensibilità
Operativo Voltaggio	Picco Voltaggio <60VPP
Operativo Temperatura	-40～ +80℃
Pressione	≤3Kilos o 0,3MPa
Angolo	(Larghezza del fascio ) Larghezza del fascio a metà potenza@-3dB: 1,5°±0,2, Angolo acuto: 3,4°±0,5
dell'alloggiamento Materiale	materiale composito
Utilizzo	Velocimetro acustico Doppler （ ADV ），telemetro sottomarino
Installazione Dimensione	Vedi il disegno della struttura del prodotto
Livello di protezione	IP68
Peso	17 g±5 ％（Lunghezza: 2 m）
Istruzioni di cablaggio	Rosso+, Bianco-, Nero: cavo schermato; (senza sensore di temperatura per impostazione predefinita)
Curva di ammettenza		Diagramma della struttura del prodotto

Diagramma schematico del sensore di temperatura del trasduttore, diagramma schematico del circuito di prova

0RYJG8D(6_Q9XM%86PDG

Applicazione della velocimetria Doppler acustica:

La velocimetria Acoustic Doppler (ADV) è progettata per registrare componenti di velocità istantanea in un singolo punto con una frequenza relativamente alta. Le misurazioni vengono eseguite misurando la velocità delle particelle in un volume di campionamento remoto in base all'effetto di spostamento Doppler.
