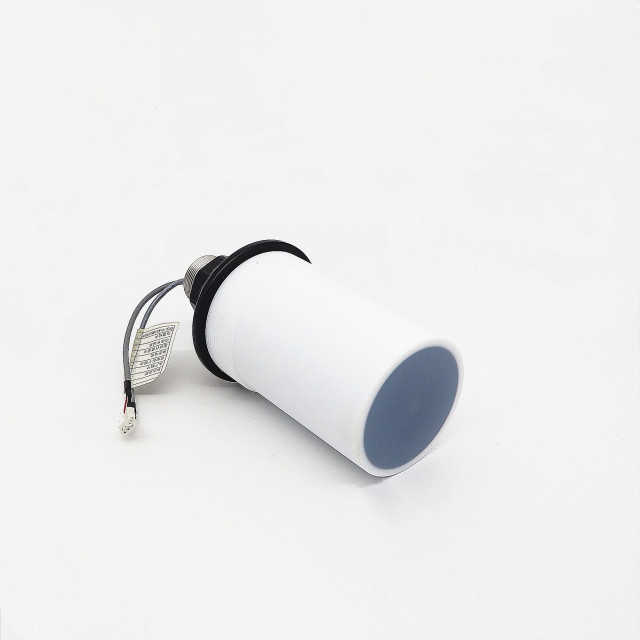

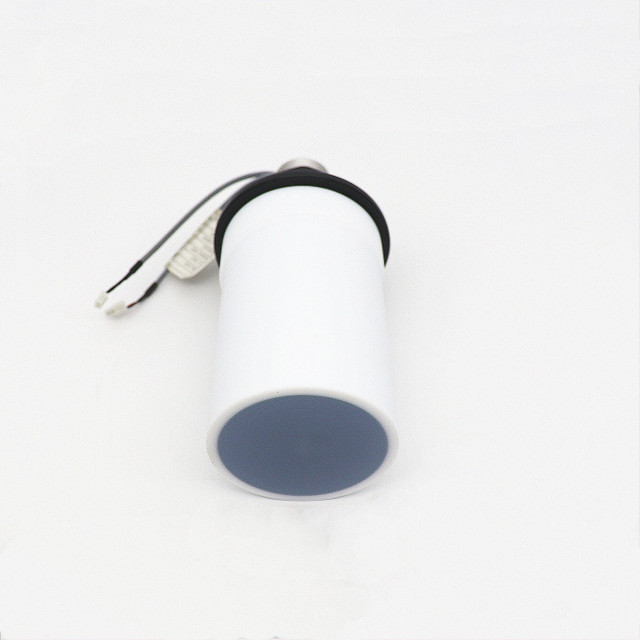

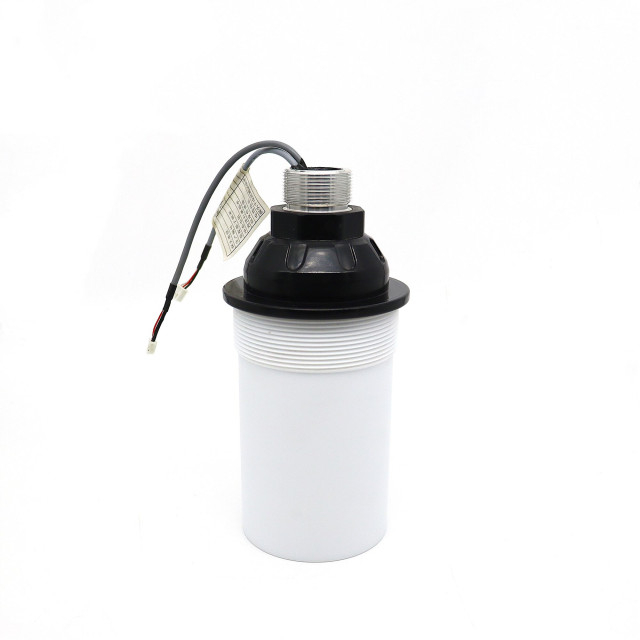

Trasduttore ultrasonico piezoelettrico da 50 KHz per anti-collisione ad ultrasuoni

Trasduttore ultrasonico piezoelettrico da 50 KHz per anti-collisione ad ultrasuoni

Parametri tecnici:

Elementi	Parametri tecnici		Immagine
Nome	Trasduttore anticorrosivo e antideflagrante 49KHz
Modello	PHA-49-08FC-FB
Frequenza	49KHz±5%
Distanza di rilevamento	0.4～ 8 metri
Impedenza parallela minima	200Ω±20 %
Capacità	4100pF±20 % @1KHz
Sensibilità	tensione di guida del carico: 750 Vpp ，Distanza: 0,6 m 、Ampiezza eco: 380 mV
Operativo Voltaggio	Picco Voltaggio ＜ 1500 Vpp
Operativo Temperatura	-40～ +80℃
Pressione	≤3Kilos o 0,3MPa
Angolo	(Larghezza del fascio ) Larghezza del fascio a metà potenza @-3dB: 5°±10%， Angolo acuto: 13°±10%
Materiale dell'alloggiamento	PTFE
utilizzo	Indicatore di livello ad ultrasuoni, anti-collisione ad ultrasuoni, telemetro ad ultrasuoni
Installazione Dimensione	Controllo del diagramma della struttura del prodotto di seguito
Livello di protezione	IP68
Peso	700g±5 %
Istruzioni di cablaggio	Interfaccia integrata (3PIN, terminale da 2,54 mm): cavo schermato rosso positivo, bianco negativo, nero; Interfaccia (3PIN, terminale da 2,0 mm): bianco e nero per il cavo del sensore di temperatura (MF58);
Curva di ammettenza		Diagramma della struttura del prodotto

Schema a blocchi del trasduttore di distanza ad ultrasuoni:

Diagramma schematico del sensore di temperatura  (modello: MF58_502F3470) :


Tipo integrato Istruzioni cavo:
1. Istruzioni di cablaggio del trasduttore: interfaccia (3 pin, terminale da 2,54 mm)
Rosso: trasduttore +
Bianco: trasduttore -
Nero: schermatura


2. Istruzioni cavo del sensore di temperatura: interfaccia (3 pin, terminale da 2,0 mm)

Rosso e nero sono il cablaggio del sensore di temperatura

Tipo split: cavo standard da 10 m, con ogni 50 m aggiuntivi di cavo, l'attenuazione del segnale è di 6 dB

Istruzioni di cablaggio a tre conduttori:

    Rosso: Trasduttore +
     Blu: sensore di temperatura +
     Nero: Pubblico

 - Istruzioni di cablaggio a quattro conduttori:

Rosso: Trasduttore +
Giallo: Trasduttore -
Blu, nero: sensore di temperatura

Cosa c'entra nella realizzazione di un trasduttore?

Il componente principale di un trasduttore di profondità è l'elemento piezoceramico. È la parte che converte gli impulsi elettrici in onde sonore e, quando gli echi ritornano, l'elemento piezoceramico riconverte le onde sonore in energia elettrica. Gli elementi piezoceramici hanno spesso la forma di un disco, ma possono anche avere la forma di una barra o di un anello. Un trasduttore può contenere un elemento o una serie di elementi collegati insieme chiamati array. Un trasduttore è costituito da sei componenti separati:

Dispositivo anticollisione ad ultrasuoni

Il sistema del dispositivo anti-collisione ad ultrasuoni funziona secondo il principio delle onde ultrasoniche. L'emettitore e il rilevatore del suono sono sintonizzati sulla stessa frequenza sonora di 40 Khz. Quando il trasmettitore invia un'ondata di ultrasuoni, questa viene riflessa dalle pareti della gru e il ricevitore la rileva e attiva un segnale di allarme e arresta o riduce la velocità della gru.

Il tempo impiegato dopo l'invio e la ricezione del burst e con la velocità del suono viene calcolata la distanza. È presente un display che mostra la distanza in metri. Se l'ostacolo è nel raggio d'azione, ruotando la manopola è possibile regolare la portata del relè e regolare un altro relè premendo direttamente l'interruttore.

Pertanto, se due gru sono fuori portata, funzioneranno a velocità normale. La distanza di rilevamento è regolabile da 0,01 ma 5 metri. Il dispositivo è progettato per applicazioni con gru ed è adatto a funzionare 24 ore su 24, 7 giorni su 7. Questo prodotto non richiede un dispositivo di puntamento laser.
