50kHz piezoelektrický ultrazvukový měnič pro ultrazvukovou ochranu proti kolizím

50kHz piezoelektrický ultrazvukový měnič pro ultrazvukovou ochranu proti kolizím

Technické parametry:

Položky	Technické parametry		Obraz

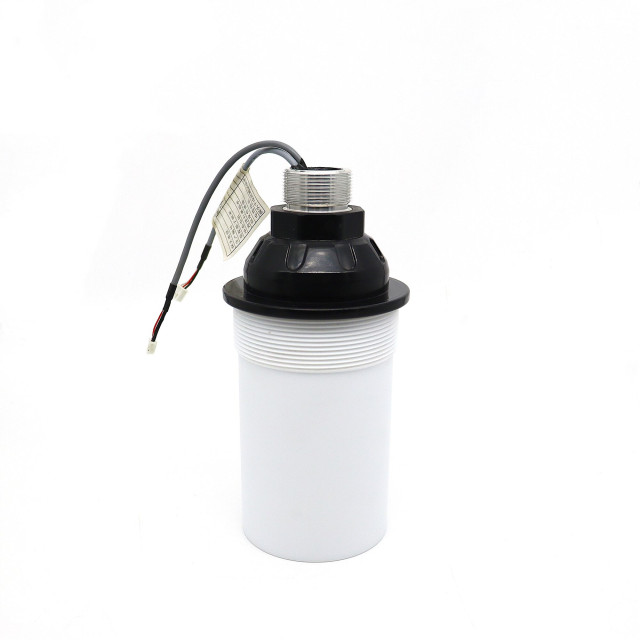

Jméno	49KHz Antikorozní a nevýbušný převodník
Model	PHA-49-08FC-FB
Frekvence	49 kHz ± 5 %
Detekční vzdálenost	0.4～ 8m
Minimální paralelní impedance	200Ω±20 ％
Kapacita	4100pF±20 ％ @1KHz
Citlivost	Napájení zátěže: 750 Vpp ，Vzdálenost: 0,6 m 、Amplituda ozvěny: 380 mV
Provozní Napětí	Vrchol Napětí ＜ 1500Vpp
Provozní Teplota	-40～ +80 ℃
Tlak	≤ 3 kg nebo 0,3 MPa
Úhel	(Šířka paprsku )Šířka paprsku polovičního výkonu @-3dB:5°±10%， Ostrý úhel: 13°±10%
Materiál bydlení	PTFE
používání	Ultrazvukový hladinoměr, ultrazvukový antikolizní, ultrazvukový dálkoměr
Instalace Dimenze	Kontrola struktury produktu níže
Úroveň ochrany	IP68
Hmotnost	700 g ± 5 ％
Pokyny pro zapojení	Integrované rozhraní (3PIN, 2,54mm terminál): červený kladný, bílý záporný, černý stínící vodič; Rozhraní (3PIN, 2,0mm svorka): bílá a černá pro vodič teplotního senzoru (MF58);
Křivka přijetí		Schéma struktury produktu

Blokové schéma ultrazvukového snímače vzdálenosti:

Schematické schéma snímače teploty  (model: MF58_502F3470) :


Integrovaný typ Pokyny pro kabel:
1. Pokyny pro zapojení převodníku: rozhraní (3pin, 2,54mm svorka)
Červená: převodník +
Bílá: převodník -
Černá: stínění


2.Pokyny kabelu snímače teploty: rozhraní červená a 03mm

svorka pro teplotní senzor jsou černé

Typ rozdělení: standardní 10m kabel, s každým dalším 50m kabelu, útlum signálu je 6dB

Pokyny pro třížilové zapojení:

    Červená: Převodník +
     Modrá: teplotní senzor +
     Černá: Veřejná-

 Čtyřžilové pokyny pro zapojení:

Červená: Převodník +
Žlutá: Převodník-
Modrá, černá: teplotní senzor

Co je součástí výroby převodníku?

Hlavní součástí hloubkového snímače je piezokeramický prvek. Je to část, která převádí elektrické impulsy na zvukové vlny, a když se ozvěny vrátí, piezokeramický prvek přemění zvukové vlny zpět na elektrickou energii. Piezokeramické prvky jsou nejčastěji ve formě disku, ale mohou mít také tvar tyče nebo prstence. Převodník může obsahovat jeden prvek nebo řadu prvků spojených dohromady nazývaných pole. Převodník se skládá ze šesti samostatných součástí:

Ultrazvukové zařízení proti srážce

Ultrazvukový systém Anti Collision Device funguje na principu ultrazvukových vln. Zvukový emitor a zvukový detektor jsou naladěny na stejnou zvukovou frekvenci 40 kHz. Když vysílač vyšle salvu ultrazvukového zvuku, odrazí se zpět od stěn jeřábu a přijímač to detekuje a aktivuje poplašný signál a zastaví nebo sníží rychlost jeřábu.

Doba potřebná po odeslání a přijetí shluku as rychlostí zvuku se vypočítá vzdálenost. K dispozici je displej, který zobrazuje vzdálenost v metrech. Pokud je překážka v dosahu, otáčením knoflíku lze upravit dosah relé a upravit další relé přímým stisknutím spínače.

Pokud jsou tedy dva jeřáby mimo dosah, budou pracovat normální rychlostí. Snímací vzdálenost je nastavitelná od 0,01 m do 5 metrů. Zařízení je určeno pro jeřábové aplikace a je vhodné pro práci 24x7 hodin. Tento produkt nevyžaduje laserové polohovací zařízení.
