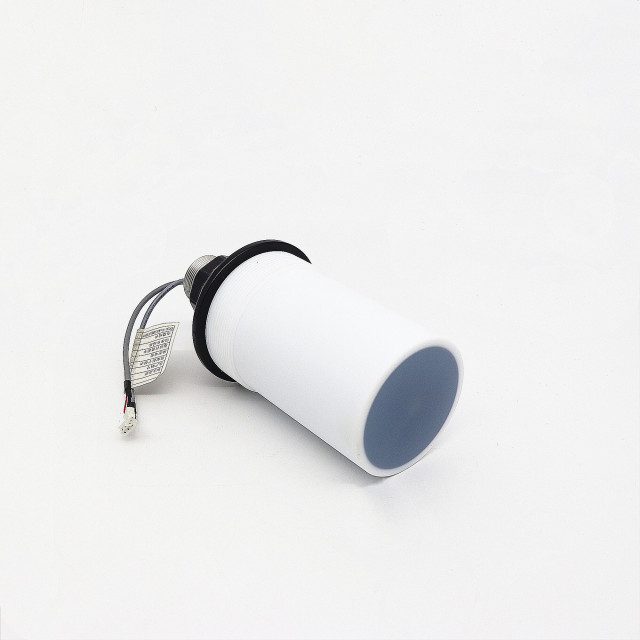

مبدل اولتراسونیک پیزوالکتریک 50 کیلوهرتز برای ضد برخورد اولتراسونیک

مبدل اولتراسونیک پیزوالکتریک 50 کیلوهرتز برای ضد برخورد اولتراسونیک

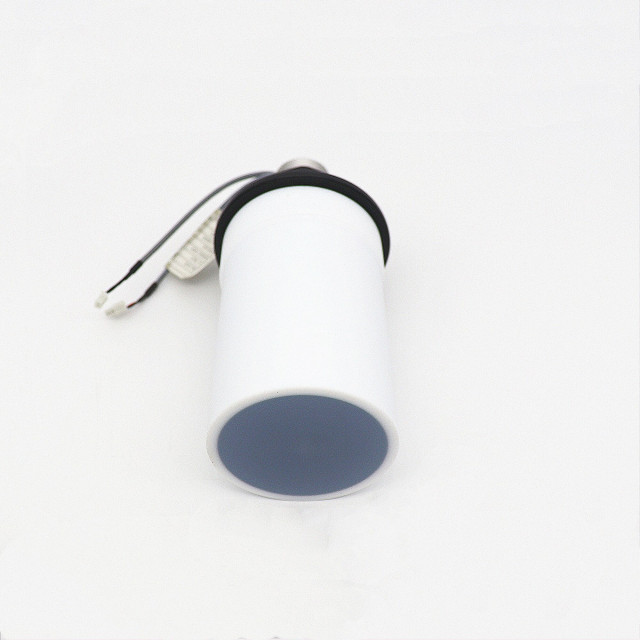

پارامترهای فنی:

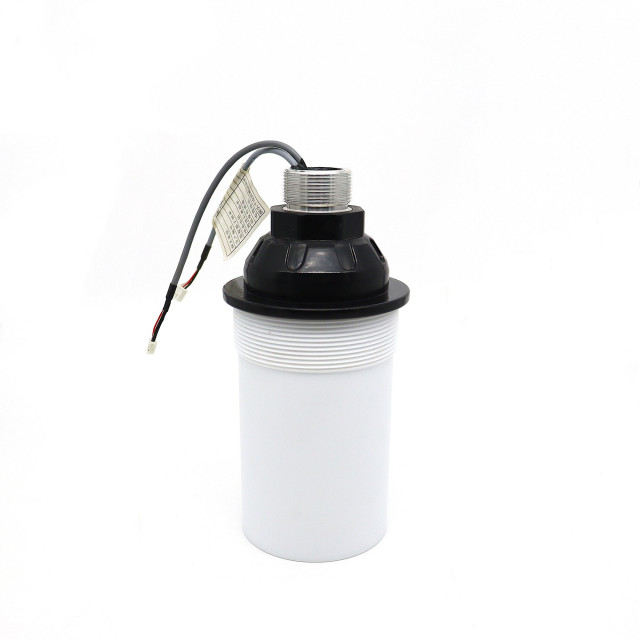

موارد	پارامترهای فنی		تصویر
نام	مبدل ضد خوردگی و ضد انفجار 49 کیلوهرتز
مدل	PHA-49-08FC-FB
فرکانس	5 ± 49 کیلوهرتز
فاصله تشخیص	0.48 متر
حداقل lmpedance موازی	200 Ω ± 20 درصد
ظرفیت	4100pF±20 ％ @1KHz
حساسیت	ولتاژ محرک بار: 750Vpp ，فاصله: 0.6m 、دامنه اکو: 380mV
عملیاتی ولتاژ	اوج ولتاژ ＜ 1500Vpp
عملیاتی دما	-40+80 ℃
فشار	≤3 کیلو یا 0.3 مگا پاسکال
زاویه	(پهنای پرتو )عرض پرتو نیمه توان @-3dB:5°±10%， زاویه تیز: 10±13 درجه
مصالح مسکن	PTFE
استفاده	سطح سنج اولتراسونیک، ضد برخورد اولتراسونیک، فاصله یاب اولتراسونیک
نصب و راه اندازی بعد	بررسی نمودار ساختار محصول در زیر
سطح حفاظت	IP68
وزن	5±700 گرم
دستورالعمل سیم کشی	رابط یکپارچه (3PIN، ترمینال 2.54 میلی متر): قرمز مثبت، منفی سفید، سیم محافظ سیاه. رابط (3PIN، ترمینال 2.0 میلی متر): سفید و سیاه برای سیم سنسور دما (MF58)؛

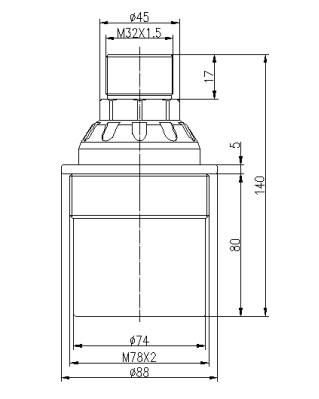

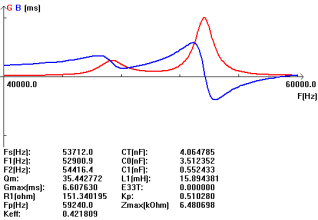

منحنی پذیرش		نمودار ساختار محصول

بلوک دیاگرام مبدل فاصله اولتراسونیک:

نمودار شماتیک سنسور دما  (مدل: MF58_502F3470) :


نوع یکپارچه دستورالعمل کابل:
1. دستورالعمل سیم‌کشی مبدل: رابط (3 پین، ترمینال 2.54 میلی‌متری)
قرمز: مبدل +
سفید: مبدل -
سیاه: محافظ


2. ترمینال سنسور کابل 2. دستورالعمل سنسور دما:

قرمز رنگ 3 میلی‌متر سیم کشی سنسور

نوع تقسیم: کابل استاندارد 10 متری، با هر 50 متر کابل اضافی، تضعیف سیگنال 6 دسی بل است

دستورالعمل های سیم کشی سه هسته ای:

    قرمز: مبدل +
     آبی: سنسور دما +
     مشکی: عمومی-

 دستورالعمل های سیم کشی چهار هسته ای:

قرمز: مبدل +
زرد: مبدل-
آبی، مشکی: سنسور دما

چه چیزی در ساخت یک مبدل وجود دارد؟

جزء اصلی ترانسدیوسر عمق، عنصر پیزوسرامیک است. این بخشی است که پالس های الکتریکی را به امواج صوتی تبدیل می کند و هنگامی که پژواک ها برمی گردند، عنصر پیزوسرامیک امواج صوتی را دوباره به انرژی الکتریکی تبدیل می کند. عناصر پیزوسرامیک اغلب به شکل دیسک هستند، اما ممکن است به شکل میله یا حلقه نیز باشند. یک مبدل ممکن است حاوی یک عنصر یا یک سری از عناصر مرتبط با هم باشد که آرایه نامیده می شود. یک مبدل از شش جزء مجزا تشکیل شده است:

دستگاه التراسونیک ضد برخورد

سیستم آلتراسونیک Anti Collision Device بر اساس اصل امواج اولتراسوند کار می کند. فرکانس صدا و ردیاب صدا با فرکانس صدای یکسان 40 کیلوهرتز تنظیم شده اند. هنگامی که فرستنده صدای مافوق صوت را ارسال می کند، توسط دیواره های جرثقیل منعکس می شود و گیرنده آن را تشخیص می دهد و سیگنال هشدار را فعال می کند و سرعت جرثقیل را متوقف یا کاهش می دهد.

زمان ارسال و دریافت پس از انفجار و با سرعت صدا محاسبه می شود. نمایشگری وجود دارد که فاصله را بر حسب متر نشان می دهد. اگر مانع در محدوده باشد، با چرخاندن دستگیره، می توان محدوده رله را تنظیم کرد و با فشار مستقیم کلید، یک رله دیگر را تنظیم کرد.

بنابراین اگر دو جرثقیل خارج از محدوده باشند، با سرعت عادی کار خواهند کرد. فاصله حسگر از 0.01 متر تا 5 متر قابل تنظیم است. این دستگاه برای کاربردهای جرثقیل طراحی شده است و برای کار در 7x24 ساعت مناسب است. این محصول به دستگاه اشاره گر لیزری نیاز ندارد.
