Desain sirkuit chip tunggal:
Karena mikrokontroler mengintegrasikan pengawas, unit perbandingan CCU, komparator analog, konverter A/D, dan komponen lainnya, mikrokontroler menyederhanakan desain sirkuit dan menghemat biaya. MCU ditenagai oleh +3V dan disuplai oleh chip regulator HT7130. Ia menggunakan osilator kristal 2,4576MHz dengan siklus mesin sekitar 0,8. Mode reset MCU memilih mode reset daya internal. Ketika reset internal transduser untuk jarak dipilih, pin Pl.5 hanya digunakan sebagai input, dan resistor pull-up R9 dihubungkan. Saat perangkat lunak diprogram, bit RPE UCFG1.6 diatur ke 0. Reset penyalaan internal tersedia.
Sirkuit transmisi ultrasonik:

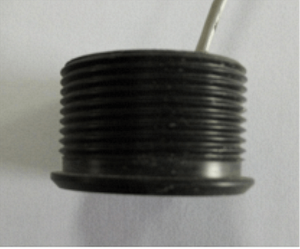

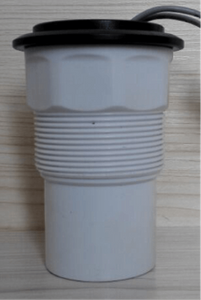

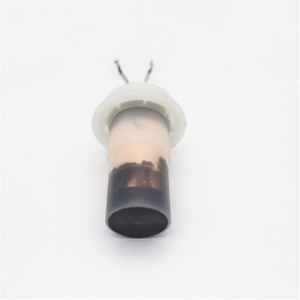

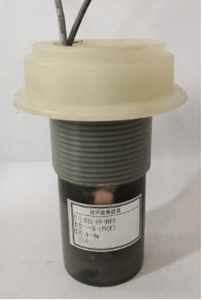

Itu sensor jarak ultrasonik rangkaian transmisi terdiri dari rangkaian eksitasi ultrasonik dan transduser ultrasonik (probe). Transduser ultrasonik adalah perangkat yang digunakan untuk mengirim dan menerima gelombang ultrasonik. Ini adalah komponen terpenting dari transduser jangkauan ultrasonik. Indeks kinerjanya secara langsung mempengaruhi karakteristik transmisi dan penerimaan gelombang ultrasonik, dan memainkan peran penting dalam kemampuan jangkauan ultrasonik. . Fungsi rangkaian eksitasi adalah untuk merangsang transduser ultrasonik, dan bentuk sinyal eksitasi tegangan tertentu diterapkan ke transduser, dan wafer piezoelektrik transduser mengubah energi listrik menjadi sinyal ultrasonik. Oleh karena itu, sinyal eksitasi juga secara langsung mempengaruhi karakteristik sinyal ultrasonik.
Sirkuit penerima ultrasonik:
Fungsi dari transduser pengukur jarak adalah untuk menangkap sinyal gema ultrasonik. Sistem penerima terdiri dari dua bagian: satu adalah bagian pengkondisi sinyal; yang lainnya adalah bagian akuisisi sinyal. Transduser sensor ultrasonik mengubah sinyal gema ultrasonik menjadi sinyal pulsa listrik, tetapi chip tunggal tidak dapat langsung mengumpulkan sinyal karena gelombang ultrasonik memiliki kerugian tertentu selama propagasi dan hambatan yang dipantulkan oleh media yang berbeda, dan amplitudo sinyal gema mengikuti hambatan tersebut. Jarak benda semakin berkurang. Oleh karena itu, sebelum sinyal memasuki chip tunggal, perlu untuk memperkuat sinyal efektif, menyaring kebisingan dan gangguan, untuk mencapai rasio sinyal terhadap kebisingan maksimum, sehingga memperoleh informasi yang akurat, dan akhirnya memasuki chip tunggal setelah perbandingan dan pembentukan.
Rangkaian penguat penerima dan penyaringan gema:
Sinyal gema akan berkurang seiring dengan bertambahnya jarak selama perambatan gelombang ultrasonik. Artikel ini menggunakan chip untuk memperkuat sinyal. Ini adalah penguat operasional empat input, berkinerja tinggi, kebisingan rendah dengan tingkat konversi yang sangat tinggi. , bias masukan rendah dan arus bias, koefisien suhu tegangan offset rendah. Ini adalah rangkaian penguat penerima dan penyaringan gema.
