Progettazione del circuito a chip singolo:
Poiché il microcontrollore integra watchdog, unità di confronto CCU, comparatore analogico, convertitore A/D e altri componenti, semplifica la progettazione del circuito e consente di risparmiare sui costi. L'MCU è alimentato da +3 V ed è alimentato dal chip regolatore HT7130. Utilizza un oscillatore a cristallo da 2,4576 MHz con un ciclo macchina di circa 0,8. La modalità di ripristino dell'MCU seleziona la modalità di ripristino all'accensione interna. Quando il ripristino interno di è selezionato il trasduttore per la distanza , il pin Pl.5 viene utilizzato solo come ingresso e il resistore pull-up R9 è collegato. Quando il software è programmato, il bit RPE di UCFG1.6 è impostato su 0. È disponibile un ripristino interno all'accensione.

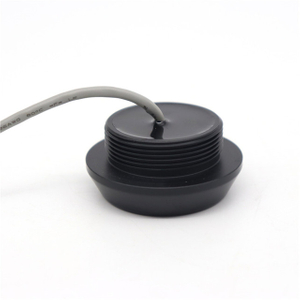

Circuito di trasmissione ad ultrasuoni:
IL il sensore di distanza ad ultrasuoni del circuito di trasmissione è composto da un circuito di eccitazione ad ultrasuoni e un trasduttore ad ultrasuoni (sonda). Il trasduttore ultrasonico è un dispositivo utilizzato per trasmettere e ricevere onde ultrasoniche. È il componente più importante dei trasduttori a ultrasuoni. Il suo indice di prestazione influenza direttamente le caratteristiche di trasmissione e ricezione delle onde ultrasoniche e svolge un ruolo decisivo nella capacità di misurazione degli ultrasuoni. . La funzione del circuito di eccitazione è quella di eccitare il trasduttore ultrasonico e una certa forma di segnale di eccitazione di tensione viene applicata al trasduttore e il wafer piezoelettrico del trasduttore converte l'energia elettrica in un segnale ultrasonico. Pertanto il segnale di eccitazione influenza direttamente anche le caratteristiche del segnale ultrasonico.
Circuito ricevente ad ultrasuoni:
La funzione del il trasduttore di misurazione della distanza serve a catturare il segnale dell'eco ultrasonico. Il sistema di ricezione è composto da due parti: una è la parte di condizionamento del segnale; l'altro è la parte di acquisizione del segnale. Il trasduttore del sensore a ultrasuoni converte il segnale dell'eco ultrasonico in un segnale di impulso elettrico, ma il singolo chip non può raccogliere direttamente il segnale perché l'onda ultrasonica ha una certa perdita durante la propagazione della propagazione e gli ostacoli riflessi da diversi mezzi, e l'ampiezza del segnale dell'eco segue l'ostacolo. La distanza dell'oggetto diminuisce e diminuisce. Pertanto, prima che il segnale entri nel singolo chip, è necessario amplificare il segnale effettivo, filtrare il rumore e le interferenze, per ottenere il massimo rapporto segnale/rumore, ottenere così informazioni accurate e infine entrare nel singolo chip dopo il confronto e la modellazione.
Circuito amplificatore di ricezione e filtraggio dell'eco:
Il segnale dell'eco diminuirà con l'aumentare della distanza durante la propagazione dell'onda ultrasonica. Questo articolo utilizza il chip per amplificare il segnale. Si tratta di un amplificatore operazionale a quattro ingressi, ad alte prestazioni e a basso rumore con un tasso di conversione molto elevato. , bassa polarizzazione in ingresso e corrente di polarizzazione, basso coefficiente di temperatura della tensione di offset. È un circuito amplificatore di ricezione e filtraggio dell'eco.
