تصميم الأجهزة لمحول الطاقة بالموجات فوق الصوتية

تصميم دائرة شريحة واحدة:

نظرًا لأن وحدة التحكم الدقيقة تدمج وحدة المراقبة ووحدة المقارنة CCU والمقارنة التناظرية ومحول A/D والمكونات الأخرى، فإنها تبسط تصميم الدائرة وتوفر التكاليف. يتم تشغيل MCU بواسطة +3V ويتم توفيرها بواسطة شريحة المنظم HT7130. يستخدم مذبذبًا بلوريًا بتردد 2.4576 ميجاهرتز مع دورة آلة تبلغ حوالي 0.8. يحدد وضع إعادة ضبط وحدة MCU وضع إعادة ضبط التشغيل الداخلي. عند إعادة التعيين الداخلي لـ يتم تحديد محول الطاقة للمسافة ، ويتم استخدام طرف Pl.5 كمدخل فقط، ويتم توصيل مقاومة السحب لأعلى R9. عند برمجة البرنامج، يتم ضبط بت RPE الخاص بـ UCFG1.6 على 0. وتتوفر إمكانية إعادة ضبط التشغيل الداخلي.

دائرة الإرسال بالموجات فوق الصوتية:

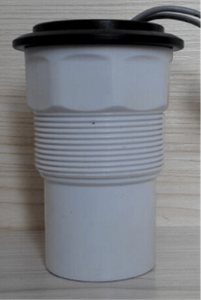

ال يتكون مستشعر المسافة بالموجات فوق الصوتية لدائرة الإرسال من دائرة إثارة بالموجات فوق الصوتية ومحول طاقة بالموجات فوق الصوتية (مسبار). محول الطاقة بالموجات فوق الصوتية هو جهاز يستخدم لإرسال واستقبال الموجات فوق الصوتية. هذا هو العنصر الأكثر أهمية في محولات الطاقة بالموجات فوق الصوتية. يؤثر مؤشر الأداء بشكل مباشر على خصائص إرسال واستقبال الموجات فوق الصوتية، ويلعب دورًا حاسمًا في قدرة المدى بالموجات فوق الصوتية. . تتمثل وظيفة دائرة الإثارة في إثارة محول الطاقة بالموجات فوق الصوتية، ويتم تطبيق شكل معين من إشارة إثارة الجهد على محول الطاقة، وتقوم الرقاقة الكهرضغطية لمحول الطاقة بتحويل الطاقة الكهربائية إلى إشارة فوق صوتية. لذلك، تؤثر إشارة الإثارة أيضًا بشكل مباشر على خصائص إشارة الموجات فوق الصوتية.

دائرة الاستقبال بالموجات فوق الصوتية:

وظيفة محول قياس المسافة هو التقاط إشارة الصدى بالموجات فوق الصوتية. يتكون نظام الاستقبال من جزأين: الأول هو جزء تكييف الإشارة؛ والآخر هو جزء الحصول على الإشارة. يقوم محول طاقة المستشعر بالموجات فوق الصوتية بتحويل إشارة الصدى بالموجات فوق الصوتية إلى إشارة نبضية كهربائية، لكن الشريحة المفردة لا يمكنها جمع الإشارة مباشرة لأن الموجة فوق الصوتية لديها خسارة معينة أثناء انتشار الانتشار والعقبات التي تنعكس بواسطة وسائط مختلفة، وسعة إشارة الصدى تتبع العائق. مسافة الكائن تتناقص وتتناقص. لذلك، قبل أن تدخل الإشارة إلى الشريحة المفردة، من الضروري تضخيم الإشارة الفعالة، وتصفية الضوضاء والتداخل، لتحقيق الحد الأقصى لنسبة الإشارة إلى الضوضاء، وبالتالي الحصول على معلومات دقيقة، وأخيرًا إدخال الشريحة المفردة بعد المقارنة والتشكيل.

دائرة مضخم استقبال وتصفية الصدى:

ستنخفض إشارة الصدى مع زيادة المسافة أثناء انتشار الموجات فوق الصوتية. تستخدم هذه المقالة الشريحة لتضخيم الإشارة. إنه مضخم تشغيلي ذو أربعة مدخلات وعالي الأداء ومنخفض الضوضاء مع معدل تحويل مرتفع جدًا. ، انحياز الإدخال المنخفض والتيار المتحيز، معامل درجة حرارة جهد الإزاحة المنخفض. إنها دائرة مضخم استقبال وتصفية الصدى.
