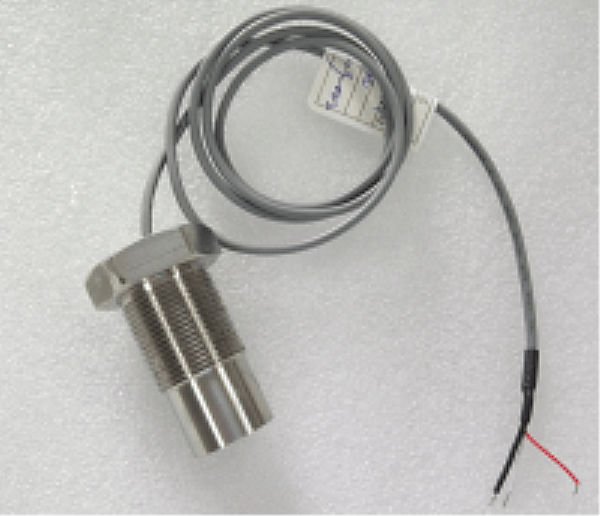

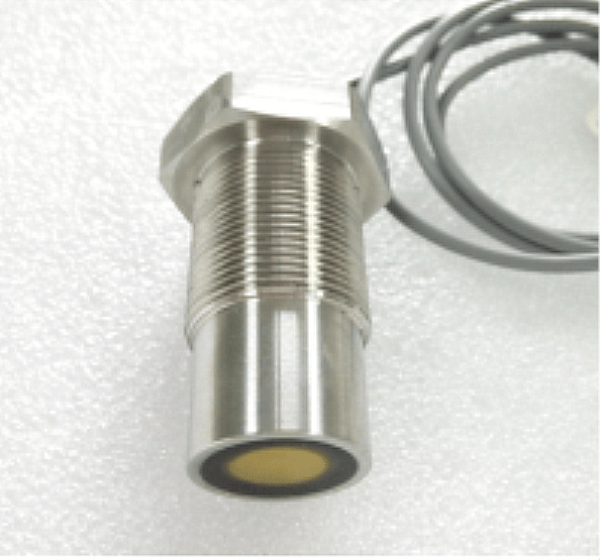

Transduser kedalaman ultrasonik bawah air 1MHz untuk pencari jangkauan kapal selam

     Transduser Kedalaman Ultrasonik 1MHz untuk Pencari Jarak Kapal Selam



 1. Pendahuluan



menggunakan sounder bawah air Transduser  gelombang ultrasonik untuk mentransmisikan di bawah air, dan dipantulkan kembali ketika bertemu dengan objek yang diukur. Transduser ini dapat mendeteksi jarak antara sensor dan objek yang diukur dan kemudian mentransmisikannya ke kapal, pelampung, kendaraan udara tak berawak di bawah air, dll. Sebagai sounder kedalaman, juga dapat digunakan untuk pengukuran jarak di bawah air.



Tingkat perlindungan produk mencapai tingkat IP68, dan dapat direndam dalam waktu lama di bawah air 100 meter tanpa kerusakan. (Perhatikan bahwa bagian stopkontak kabel instrumen harus ditutup rapat setelah pemasangan kabel untuk menghindari air)



2. Parameter teknis:





Barang	Parameter Teknis		Gambar
Nama	1M HzTransduser ultrasonik bawah air
Model	PH W-1M- 01X
Frekuensi	1MHz± 5%
Jarak Deteksi	0.05 ～ 3M
Minimum Impedansi paralel	60Ω±20 ％
Kapasitansi	1300pF±20 ％ @1KHz
Kepekaan	Tegangan Mengemudi：24 Vpp、Jarak:0,3m、 Amplitudo Gema：700 mV
Beroperasi Voltase	Puncak Tegangan ＜ 300VPP
Beroperasi Suhu	-40～ +80℃
Tekanan	≤3Kilo atau 0,3MPa
Sudut	(Lebar Sinar ) Lebar Sinar Setengah Daya@-3dB:4,3°±1, Sudut Tajam: 10,2°±2
Perumahan Bahan	bahan komposit
Penggunaan	flowmeter ultrasonik, pencari jangkauan kapal selam
Instalasi Dimensi	Lihat gambar struktur produk
Tingkat Perlindungan	IP68
Berat	216g±5 ％（ L Panjang : 1m ）
Petunjuk Pengkabelan	Putih-,Hitam-, kawat terlindung； (tanpa sensor suhu secara default)
Kurva Penerimaan		Diagram Struktur Produk

3. Diagram Skema Sensor Suhu Transduser, Diagram Skema Rangkaian Uji
