Podvodni ultrazvučni dubinski pretvarač od 1MHz za podmorski daljinomjer

     1MHz ultrazvučni dubinski pretvarač za podmorski daljinomjer



 1. Uvod



podvodne sonde Pretvornik  koristi ultrazvučne valove za odašiljanje pod vodom i reflektira se natrag kada se sretnu s mjerenim objektom. Može detektirati udaljenost između senzora i mjerenog objekta, a zatim odašilje do brodova, plutača, podvodnih bespilotnih letjelica itd. Kao dubinomjer, također se može koristiti za mjerenje udaljenosti pod vodom.



Razina zaštite proizvoda doseže razinu IP68, a može se dugo potopiti pod vodu 100 metara bez oštećenja. (Imajte na umu da izlazni dio kabela instrumenta mora biti pouzdano zabrtvljen nakon ožičenja kako bi se izbjegla voda)



2. Tehnički parametri:





Predmeti	Tehnički parametri		Slika

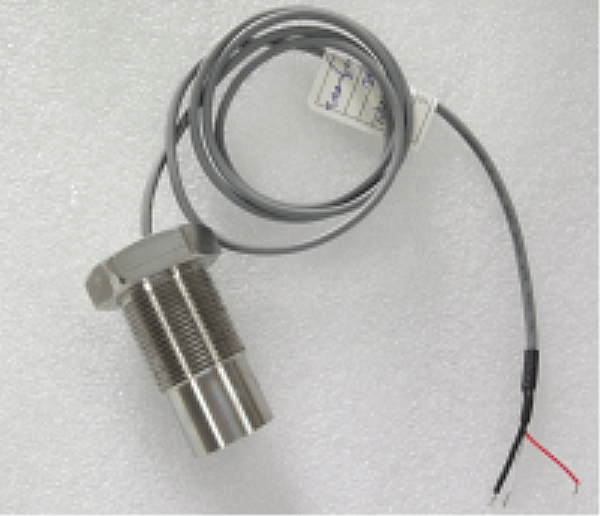

Ime	1M Hz podvodni ultrazvučni pretvarač
Model	PH W-1M- 01X
Frekvencija	1MHz ± 5%
Udaljenost detekcije	0.05 ～ 3m
Minimum Paralelna impedancija	60Ω±20 ％
Kapacitet	1300pF±20 ％ @1KHz
Osjetljivost	Pogonski napon: 24 Vpp、Udaljenost: 0,3 m、 Amplituda odjeka: 700 mV
Operativni Napon	Vrh Napon <300VPP
Operativni Temperatura	-40～ +80 ℃
Pritisak	≤3 kilograma ili 0,3 MPa
Kut	(Širina snopa ) Širina snopa pola snage@-3dB:4,3°±1， Oštar kut: 10,2°±2
kućišta Materijal	kompozitni materijal
Korištenje	ultrazvučni mjerač protoka, podmorski daljinomjer
Montaža Dimenzija	Pogledajte crtež strukture proizvoda
Razina zaštite	IP68
Težina	216g±5 ％（ L duljina : 1m ）
Upute za ožičenje	Bijela-, crna-, oklopljena žica; （bez senzora temperature prema zadanim postavkama）

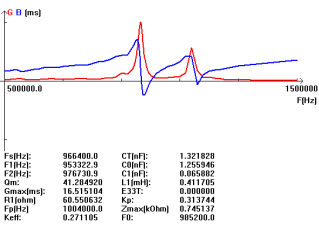

Krivulja admitancije		Dijagram strukture proizvoda

3. Shematski dijagram senzora temperature sonde, shematski dijagram ispitnog kruga
