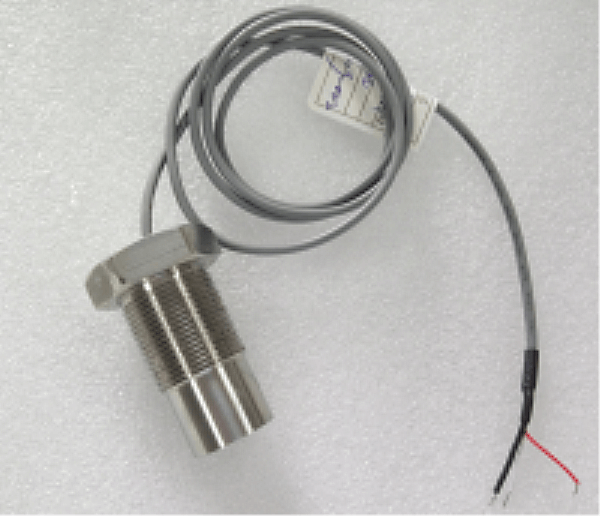

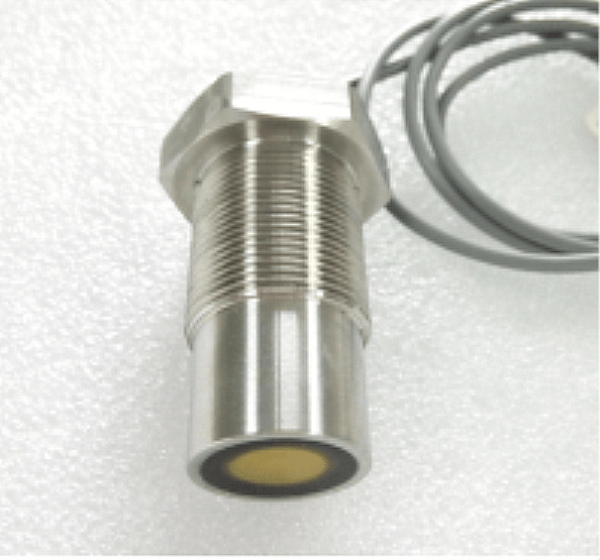

Підводний ультразвуковий датчик глибини 1 МГц для підводного далекоміра

     Ультразвуковий датчик глибини 1 МГц для підводного далекоміра



 1. Вступ



ехолота Підводний перетворювач  використовує ультразвукові хвилі для передачі під водою та відбивається, коли вони зустрічаються з вимірюваним об’єктом. Він може визначати відстань між датчиком і вимірюваним об’єктом, а потім передавати їх на кораблі, буї, підводні безпілотні літальні апарати тощо. Як ехолот, його також можна використовувати для вимірювання відстані під водою.



Рівень захисту виробу досягає рівня IP68, і його можна замочувати на тривалий час під водою на глибині 100 метрів без пошкоджень. (Зауважте, що частина кабельного виходу приладу повинна бути надійно загерметизована після підключення, щоб уникнути попадання води)



2. Технічні параметри:





Предмети	Технічні параметри		Зображення
Ім'я	1 МГцПідводний ультразвуковий перетворювач
Модель	PH W-1M- 01X
Частота	1 МГц ± 5%
Відстань виявлення	0.05 ～ 3м
мінімум Паралельний імпеданс	60Ω±20 ％
Ємність	1300pF±20 ％ @1KHz
Чутливість	Робоча напруга: 24 Vpp, відстань: 0,3 м, Амплітуда відлуння: 700 мВ
Операційна Напруга	пік Напруга <300VPP
Операційна температура	-40~ +80 ℃
Тиск	≤3 кг або 0,3 МПа
Кут	(Ширина променя ) Ширина променя на половинній потужності@-3 дБ: 4,3°±1， Гострий кут: 10,2°±2
корпусу Матеріал	композитний матеріал
Використання	ультразвуковий витратомір, підводний далекомір
монтаж Розмір	Перегляньте креслення конструкції виробу
Рівень захисту	IP68
вага	216g±5 ％（ L довжина : 1 м ）
Інструкції з підключення	Білий, чорний, екранований дріт; （за замовчуванням без датчика температури）
Крива адмітансу		Структурна схема продукту

3. Принципова схема датчика температури перетворювача, принципова схема випробувального кола
