उच्च तीव्रता केंद्रित अल्ट्रासाउंड ट्रांसड्यूसर का बॉल क्राउन

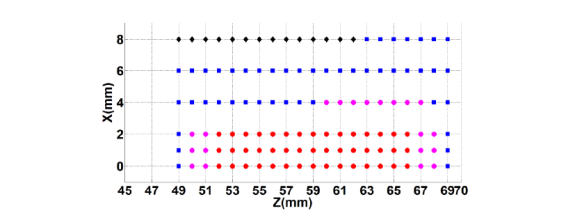

निम्नलिखित आंकड़ा गोलाकार मुकुट मॉडल सरणी ए को एक्स अक्ष की सकारात्मक दिशा में विभिन्न दूरी से विक्षेपित होने के बाद प्राप्त ध्वनि दबाव के समय शिखर को दर्शाता है। जहां ए और ई, बी और एफ, सी और जी, डी और क्रमशः हैं HIFU पीजो सिरेमिक एक्स अक्ष की सकारात्मक दिशा में 0 मिमी से विक्षेपित हुआ, XOY फोकल प्लेन और xoz फोकल प्लेन पर ध्वनि क्षेत्र वितरण ने 4 मिमी, 6 मिमी और 9 मिमी प्राप्त किया। मूल सरणी का ज्यामितीय केंद्र बिंदु है। ध्वनि दबाव का चरम समय पांच अलग-अलग रंगों की आकृति द्वारा दर्शाया गया है, जो 0.1 0.3 0.4 0.5 QgPmax है, जैसा कि चित्र में तीरों द्वारा दर्शाया गया है। जो आयताकार मॉडल सरणी बी द्वारा प्राप्त समय शिखर ध्वनि दबाव का एक आइसोमेट्रिक वितरण आरेख है, जो एक्स-अक्ष की सकारात्मक दिशा में 0 मिमी, 4 मिमी, 6 मिमी और 9 मिमी की दूरी से विक्षेपित होता है। दो आंकड़ों की तुलना करके, यह पाया जा सकता है कि सरणी ए का ध्वनिक ऊर्जा फोकसिंग प्रभाव आयताकार सरणी बी की तुलना में बेहतर है, जिसे निम्नानुसार व्यक्त किया गया है: समान विक्षेपण दूरी और समान फोकल विमान पर, सरणी ए का उच्चतम झंझरी लोब तीव्रता अनुपात छोटा है, जैसे कि 6 मिमी का आगे का विक्षेपण एक्स-अक्ष के साथ एचआईएफयू पीज़ोइलेक्ट्रिक सेंसर , सरणी ए की उच्चतम झंझरी तीव्रता केवल 0.आईपीमैक्स है।

एकल बिंदु फोकसिंग मोड में गोलाकार मुकुट सरणी सी और गोलाकार मुकुट सरणी डी के ध्वनि क्षेत्र का मात्रात्मक विश्लेषण अलग-अलग सरणी संरचनाएं हैं। यह ध्वनि क्षेत्र परिमाणीकरण स्तर है, स्तर की विस्तृत परिभाषा, इस अध्याय में, हम अल्ट्रासाउंड सरणी संरचना मॉडल के एक नए प्रकार के अल्ट्रासोनिक उच्च फोकस पीजोइलेक्ट्रिक सिरेमिक का प्रस्ताव करते हैं, यानी गोलाकार मुकुट के माध्यम से एक सीमित नियमित हेक्सागोनल पीजोइलेक्ट्रिक सिरेमिक का उपयोग करते हैं। सरणी तत्वों की व्यवस्था गोले की गोलाकार सतह पर व्यवस्थित की जाती है, और स्व-केंद्रित प्रभाव और इलेक्ट्रॉनिक विक्षेपण फोकस के साथ एक गोलाकार मुकुट अल्ट्रासोनिक सरणी मॉडल प्राप्त किया जाता है। सरणी संरचना मॉडल सरणी तत्वों की उच्च भरने की दक्षता प्राप्त कर सकता है।
