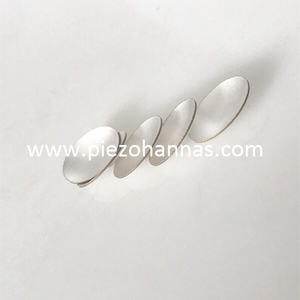

تاج توپ از مبدل اولتراسوند متمرکز با شدت بالا

شکل زیر پیک زمانی فشار صوت را نشان می دهد که پس از انحراف آرایه مدل کروی کروی A با فواصل مختلف در جهت مثبت محور X به دست می آید . سرامیک های پیزو HIFU 0 میلی متر در جهت مثبت محور X منحرف شدند، توزیع میدان صوتی در صفحه کانونی XOY و صفحه کانونی xoz 4 میلی متر، 6 میلی متر و 9 میلی متر به دست آمد. مبدا مرکز هندسی آرایه است. زمان اوج فشار صوت با خطوط پنج رنگ مختلف نشان داده می شود 0.1 0.3 0.4 0.5 QgPmax، همانطور که با فلش های موجود در شکل نشان داده شده است. که نمودار توزیع ایزومتریک فشار صوتی پیک زمانی است که توسط آرایه مدل مستطیلی B به دست می آید، که با فاصله 9 میلی متر، 6 میلی متر، 6 میلی متر منحرف شده است. جهت مثبت محور X با مقایسه دو شکل، می توان دریافت که اثر تمرکز انرژی صوتی آرایه A بهتر از آرایه مستطیلی B است که به صورت زیر بیان می شود: در همان فاصله انحراف و همان صفحه کانونی، بالاترین نسبت شدت لوب توری آرایه A کوچک است، مانند انحراف رو به جلو 6 میلی متر. سنسور پیزوالکتریک HIFU در امتداد محور x، بالاترین شدت گریتینگ آرایه A تنها 0.IPmax است.

تجزیه و تحلیل کمی میدان صوتی آرایه کروی کروی C و آرایه کروی کروی D در حالت فوکوس نقطه ای، ساختارهای آرایه متفاوتی هستند. این سطح کوانتیزاسیون میدان صوتی، تعریف دقیق سطح است، در این فصل، ما نوع جدیدی از سرامیک های پیزوالکتریک با فوکوس بالا اولتراسونیک مدل ساختار آرایه اولتراسونیک را پیشنهاد می کنیم، یعنی با استفاده از یک سرامیک پیزوالکتریک شش ضلعی منظم محدود از طریق تاج کروی. آرایش عناصر آرایه بر روی سطح کروی کره چیده شده است و یک مدل آرایه اولتراسونیک کروی با جلوه خود تمرکز و تمرکز انحراف الکترونیکی به دست می آید. مدل ساختار آرایه می تواند بازده پرکننده بالایی عناصر آرایه را به دست آورد.
