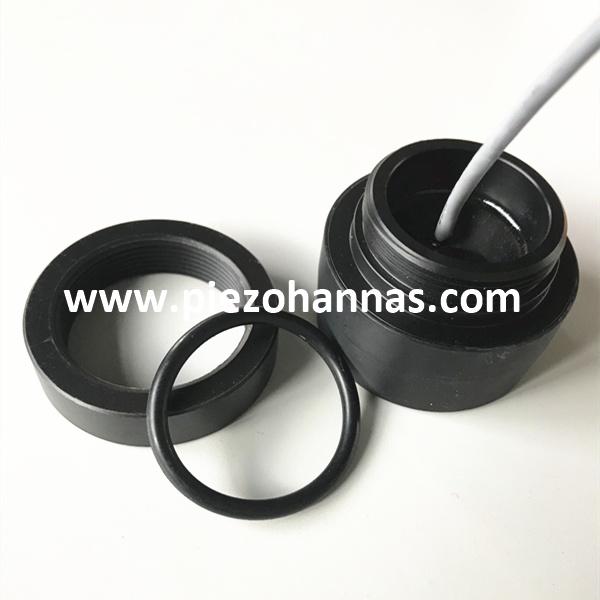

अल्ट्रासोनिक टकराव रोधी के लिए 50KHz अल्ट्रासोनिक ट्रांसड्यूसर

पीजो हन्नास की स्थापना 2003 में हुई थी, पीजो हन्नास विभिन्न प्रकार के अनुप्रयोगों के लिए पीजो सिरेमिक और ट्रांसड्यूसर का विकास और निर्माण करता है, जिसमें एयर-रेंजिंग औद्योगिक ट्रांसड्यूसर, और गहराई ट्रांसड्यूसर, फ्लो मीटर ट्रांसड्यूसर और पानी के नीचे ध्वनिकी ट्रांसड्यूसर की हमारी विस्तृत श्रृंखला शामिल है। वैज्ञानिकों, डिजाइनरों, इंजीनियरों और तकनीशियनों की एक बेहतर अनुभवी टीम के साथ-साथ एक लंबवत एकीकृत व्यवसाय मॉडल के साथ, पीजो हन्नास के पास अभिनव और लागत प्रभावी निर्माण करने की क्षमता है। उत्पाद.

तकनीकी मापदंड:

सामान	तकनीकी मापदंड		छवि
नाम	49KHz अल्ट्रासोनिक ट्रांसड्यूसर
नमूना	PHA-49-08HB
आवृत्ति	50±2KHz
पता लगाने की दूरी	0.25 ~ 6 मी
न्यूनतम समानांतर लैंपडांस	200Ω±20 %
समाई	4000pF±20 ％ @1KHz
संवेदनशीलता	ड्राइविंग वोल्टेज：500Vpp，दूरी:0.6m 、इको आयाम :100mV
ऑपरेटिंग वोल्टेज	चोटी वोल्टेज ＜ 750Vpp
ऑपरेटिंग तापमान	-40～ +80℃
दबाव	≤3 किलो या 0.3 एमपीए
कोण	(बीमविड्थ )आधा-शक्ति बीम चौड़ाई @-3dB:9°±10%， तीव्र कोण: 21°±10%
आवास सामग्री	पोम
प्रयोग	अल्ट्रासोनिक लेवल गेज, अल्ट्रासोनिक एंटी-टकराव, अल्ट्रासोनिक रेंजफाइंडर
इंस्टालेशन आयाम	एम38*1.5
सुरक्षा स्तर	आईपी68
वज़न	80 ग्राम±5 %
वायरिंग निर्देश	इंटरफ़ेस (3पिन, 2.54 मिमी टर्मिनल): लाल प्लस, सफेद माइनस, ब्लैक शील्ड तार;
प्रवेश वक्र		उत्पाद संरचना आरेख

 केबल निर्देश:
1. ट्रांसड्यूसर का वायरिंग निर्देश: इंटरफ़ेस (3पिन, 2.54 मिमी टर्मिनल)
लाल: ट्रांसड्यूसर +
सफेद: ट्रांसड्यूसर -
काला: परिरक्षण


2. तापमान सेंसर का केबल निर्देश: इंटरफ़ेस (3 पिन, 2.0 मिमी टर्मिनल)

लाल और काला तापमान सेंसर वायरिंग हैं

ट्रांसड्यूसर के निर्माण में क्या शामिल होता है?

गहराई ट्रांसड्यूसर का मुख्य घटक पीज़ोसेरेमिक तत्व है। यह वह भाग है जो विद्युत तरंगों को ध्वनि तरंगों में परिवर्तित करता है, और जब गूँज वापस आती है, तो पीज़ोसेरेमिक तत्व ध्वनि तरंगों को वापस विद्युत ऊर्जा में परिवर्तित कर देता है। पीज़ोसेरेमिक तत्व अक्सर डिस्क के रूप में होते हैं, लेकिन वे एक बार या रिंग के आकार में भी हो सकते हैं। एक ट्रांसड्यूसर में एक तत्व या एक साथ जुड़े तत्वों की एक श्रृंखला हो सकती है जिसे सरणी कहा जाता है। एक ट्रांसड्यूसर छह अलग-अलग घटकों से बना होता है:

आप हमारा अल्ट्रासोनिक ट्रांसड्यूसर क्यों चुनते हैं:



1. अल्ट्रासोनिक ट्रांसड्यूसर के बड़े मॉडल।

हमारे पास कई अलग-अलग आकार और आवास सामग्री हैं जो आपको चुनने में मदद करती हैं



2. बड़े स्टॉक और तेज़ डिलीवरी।



3. वैज्ञानिकों, डिजाइनरों, इंजीनियरों और तकनीशियनों की बहुत अनुभवी टीम का मालिक होना

हम ड्राइंग अनुकूलन या पुराने मॉडल के किसी भी समायोजन को स्वीकार कर सकते हैं



3. बैच ऑर्डर के लिए स्थिर प्रदर्शन और कम अयोग्य दर



4. अन्य प्रसिद्ध मॉडलों के लिए लागत प्रभावी विकल्प



5. सेवा के बाद और तकनीकी सहायता
