Piezohans

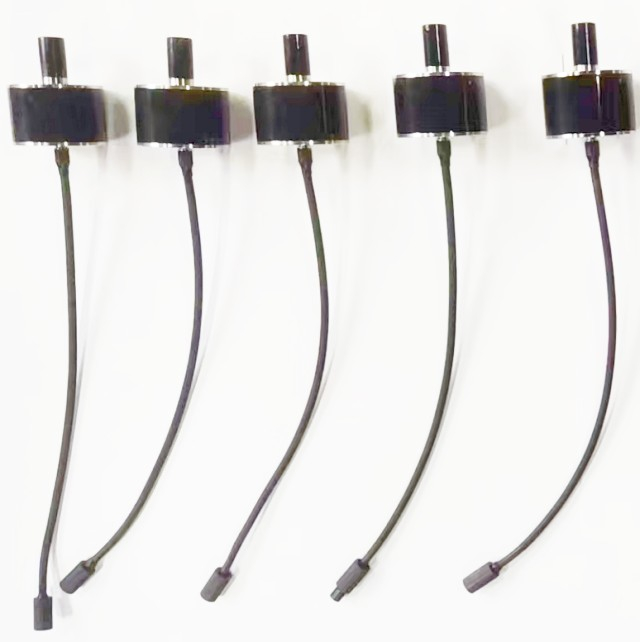

Sammensat vektor og skalær hydrofon til undervandsakustisk
Måleindhold
1. Vektorkanal
Arbejdsfrekvensbånd
Vektorkanalens arbejdsfrekvensbånd er 40Hz-2,5kHz.
Modtagelse af følsomhed
Mål modtagefølsomheden for hver kanal, hvoraf 1kHz skal være højere end -200dB.
Direktivitet
Den maksimale dipolfølsomhedsasymmetri Kr≤ max3dB; ortogonalitetsafvigelse ≤10°, måling f frekvenspunkt 2,5kHz.
2. Skalær kanal
Arbejdsfrekvensbånd
Arbejdsfrekvensbåndet for den skalære kanal er 20Hz ~ 40kHz.
Modtagelse af følsomhed
Modtagelsesfølsomheden inden for arbejdsfrekvensbåndet bør være højere end -205dB, og udsvinget inden for oktaven bør ikke overstige 2dB.
Direktivitet
Den horisontale retningsudsving bør ikke overstige 2dB, og den -3dB vertikale retningsåbningsvinkel er større end 180°, og målefrekvenspunktet er 10dB.
Hydrostatisk tryktest
Efter at hydrofonen er udsat for 2MPa/1h, OMPa/1h, 2MPa/1h.OMPa/1h hydrostatisk tryktest, bør forbindelsesmodstanden for hver kanal være større end 100Ω.
Måledata
Vektor kanal

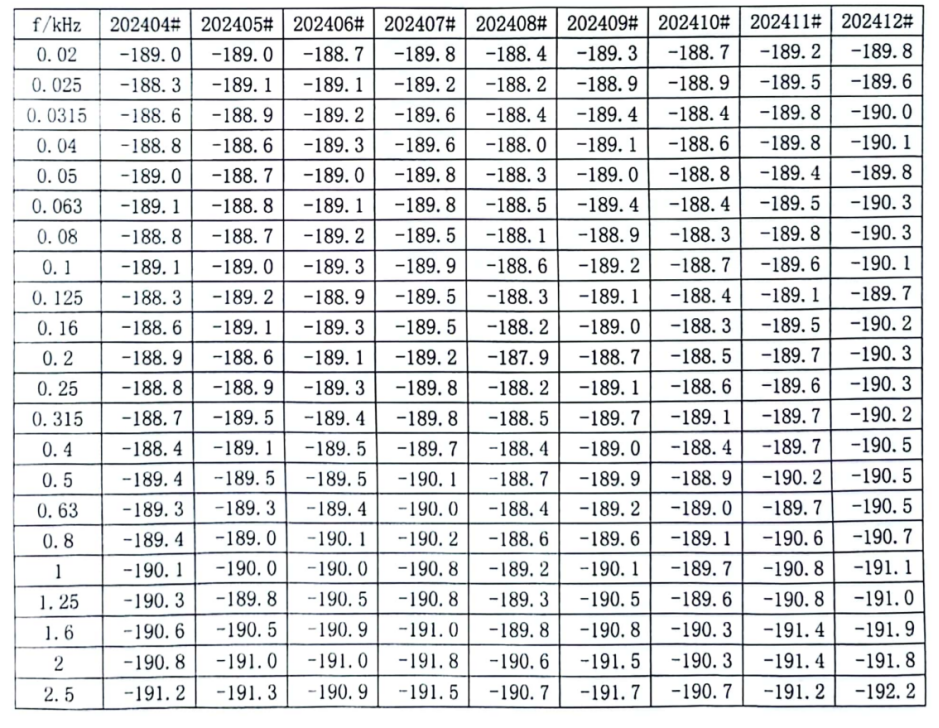

1. Modtagelsesfølsomhed:

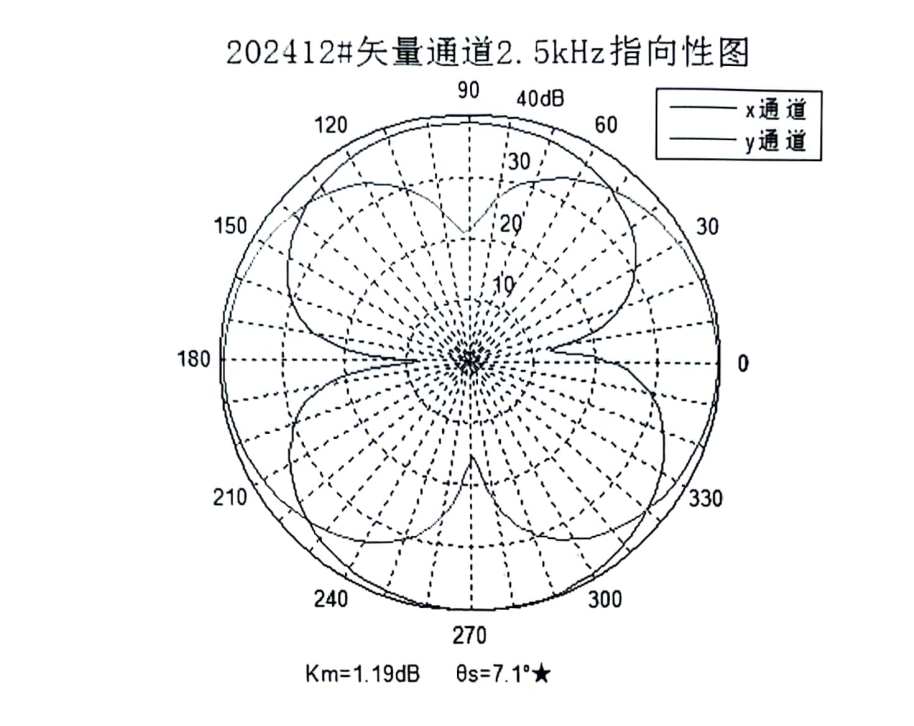

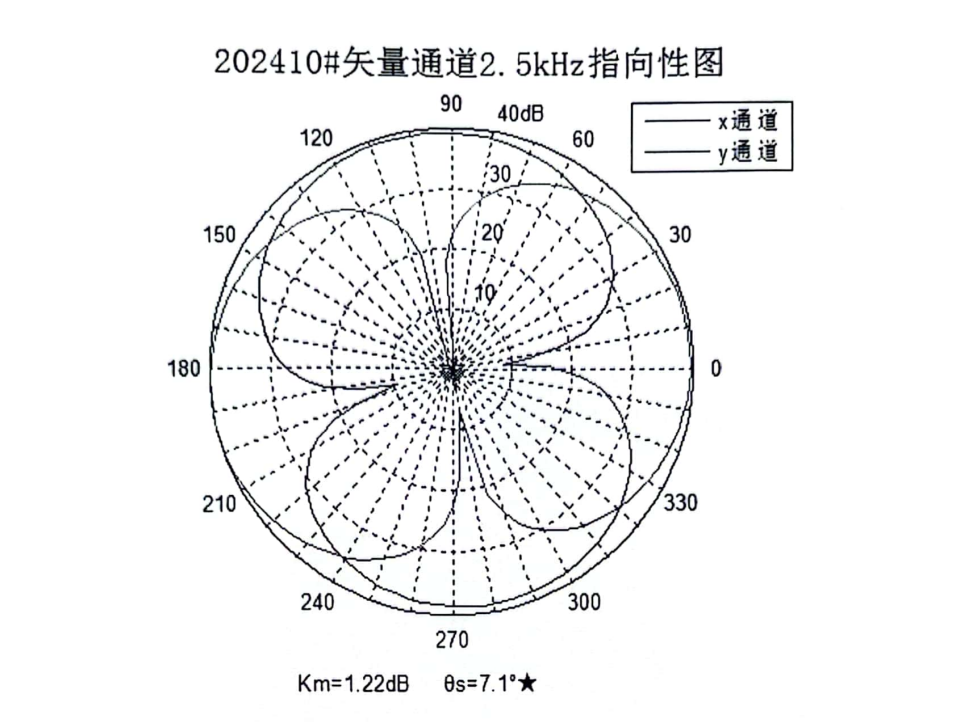

2.Direktivitet
Skalær kanal

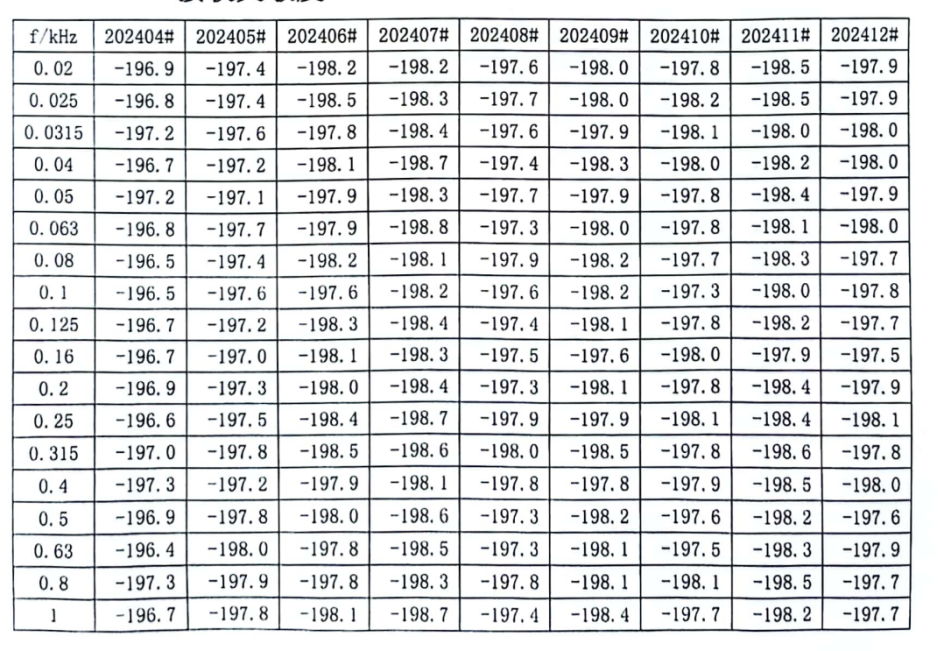

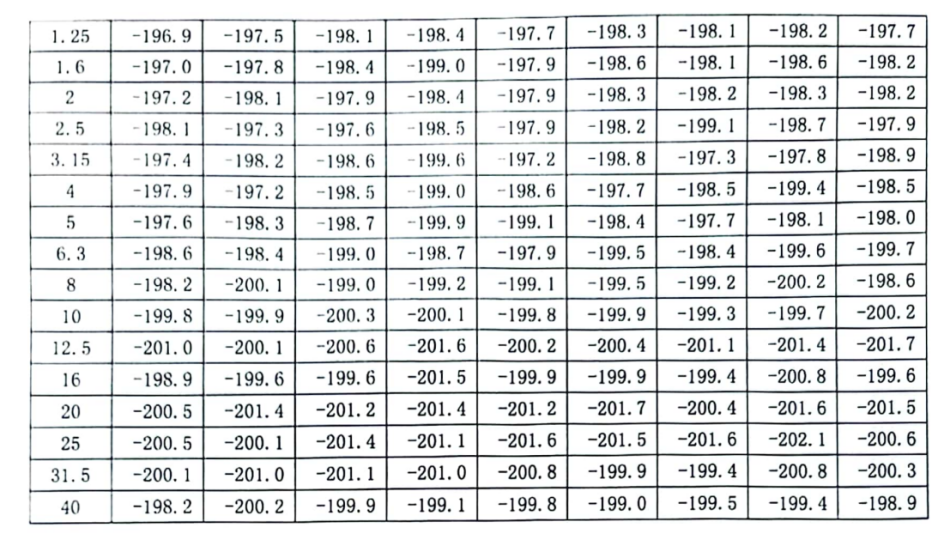

1. Modtage følsomhed

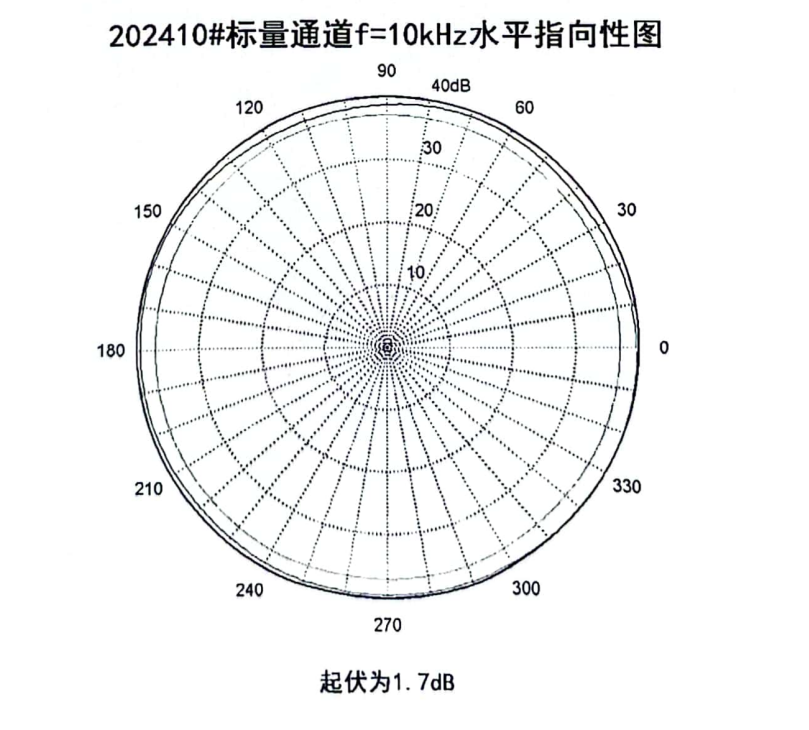

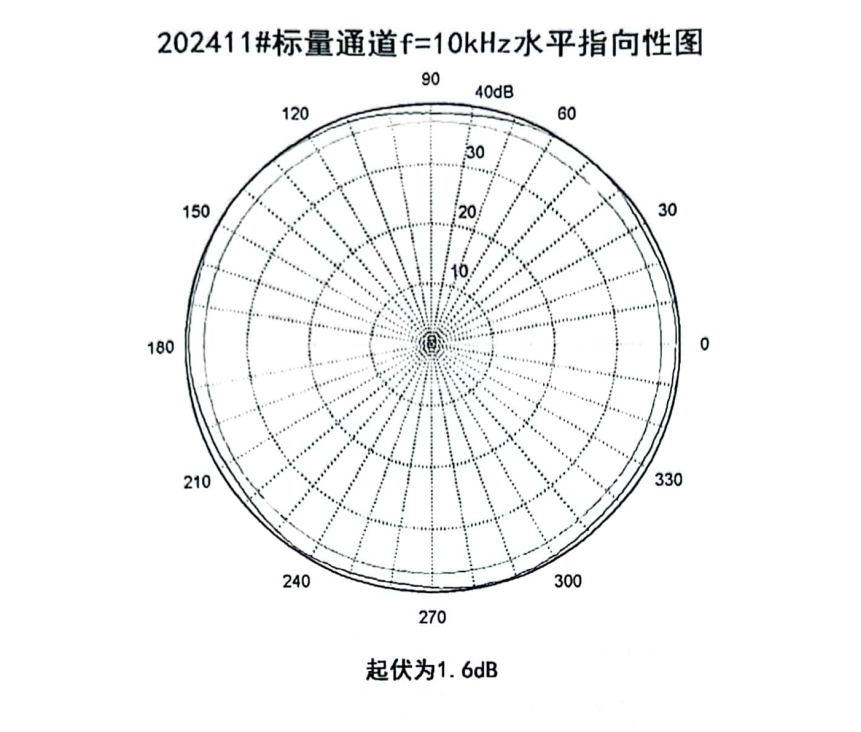

2.horisontal retning

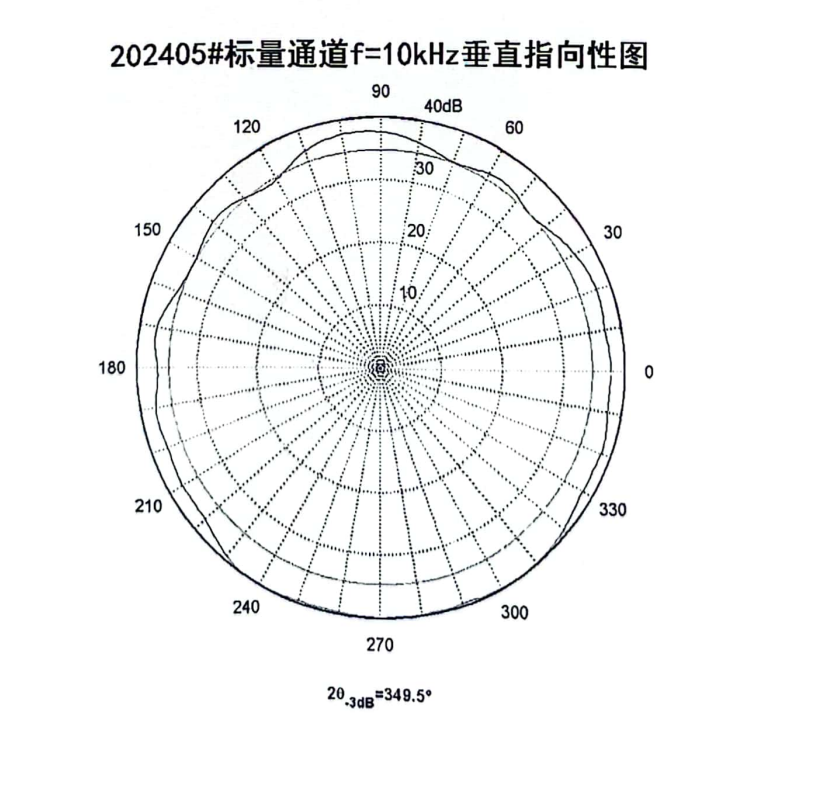

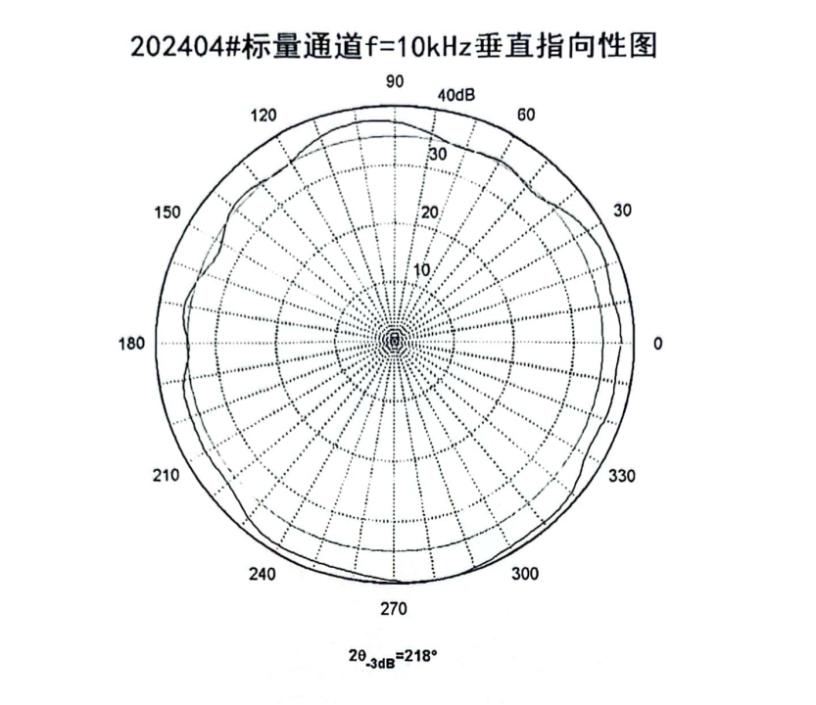

1. vertikal retning
Hydrostatisk tryktest
Efter at hydrofonen var blevet udsat for 2MPa/1h, OMPa/1h, 2MPa/1h og OMPa/1h hydrostatiske tryktest, var isolationsmodstanden for hver kanal 200M.
Måleresultater
Hydrofonens ydeevne opfylder indekskravene.
