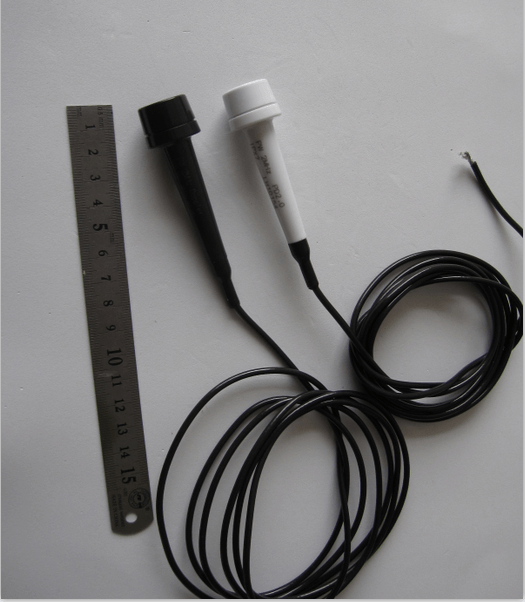

2MHz TCD Doppler Transcranial Ultrasonic Doppler Transducer

    2MHz TCD Doppler Transcranial Ultrasonic Doppler Transducer

Indledning:

Doppler-blodmåleren, vi har udviklet, kan udstyre med 2mhz, 4mhz, 8mhz blodgennemstrømningssensor for at måle blodgennemstrømningshastigheden i forskellige dybder. Udgangsgrænsefladen er USB-port, og indgangsstrømmen er standard pc-strøm. Der kunne tilbyde en slags rådata eller de beregnede data som Vp; Vm, Vd, PI, RI, SD, Hr. Desuden kunne vi tilbyde output som bitmap-spektrum, når du forbinder direkte med din bærbare eller pc.

De tekniske krav fastlægger de vigtigste tekniske krav til enhedens pulsbølgetype (PW) og dual-wafer separation continuous wave type (CW) ultralyds-dopplerprober, som grundlag for teknisk inspektion og evaluering.

2MHz kraniocervikal Doppler-sonde:

Frekvens	2 MHz
Følsomhed	-7dB
Båndbredde (-6dB):	35 %
Statisk kapacitans:	3000 pF
Impedans:	50Ω
Beskyttelsesniveau:	IPX7 4000V （ mod jord ）
Kabellængde:	2m
Kan tilpasses:	Ja

T eknologiske parametre:



Model	P H-2	PH-4	PH-8
Arbejdsfrekvens	2MHz±10 %	4MHz±10 %	8MHz±10 %
Arbejdsmetode	Pulsbølge	Kontinuerlig bølge	Kontinuerlig bølge
Statisk kapacitans	2900PF±20%	Send: 1500PF±20% modtage: 1500PF±20%	Send: 500PF±20% modtage: 500PF±20%
relativ følsomhed	>-9dB	>-20dB	>-15dB
Relativ båndbredde	≥30 %	≥15 %	≥20 %
modtagelse-afsendelse blandet	---	<-50dB	<-50dB
Hovedanvendelse	Til analyse af hjernens blodgennemstrømning	Til analyse af blodgennemstrømning i halspulsåren	Til overfladisk vaskulær blodgennemstrømningsanalyse

1. Hovedindhold og anvendelsesområde:



 De tekniske krav fastlægger de vigtigste tekniske krav til enhedens pulsbølgetype (PW) og de dual-wafer-separerende kontinuerlige bølgetype (CW) ultralydsdopplerprober, som grundlag for teknisk inspektion og evaluering.



2. Referencestandard:



ZBC41010 enhedspuls - generelle tekniske krav og målemetoder til ekko-ultralydstransducere.



GB6385 sikkerhedsspecifikke krav til ultralydsdiagnoseudstyr.



3. Begreber, symboler:



3.1 Arbejdsfrekvens fo

Frekvensen svarende til spidsværdien af ​​doppler-transduceren og frekvensresponskurven bestående af en enhed eller en sende-modtagewafer, enhed: MHz



3.2 Relativ båndbredde △f/fo

I den i 3.1 nævnte frekvensgangskurve er forholdet mellem forskellen mellem de høje og lave frekvenser fh og fl (Δf ) og fo svarende til 6dB faldet på den optimale frekvens fo

   Δf / fo = (fh–fl) /fo╳100 % enhed %

3.3 Relativ følsomhed

Antallet af decibel i forholdet mellem signalspændingen Vt påført den transmitterende wafer og udgangsspændingen Vr på den modtagende wafer under det specificerede reflekterende mål

   Mtr=20logVr/Vt enhed dB



(For en enhedspulseret transducer, antallet af decibel i forholdet Vt til Vr på den samme wafer)



3.4 sende-modtage signal mix Mc



Antallet af decibel i forholdet mellem signalspændingen Vt påført den emitterende wafer og udgangsspændingen Vr på den modtagende wafer, når transduceren er ubelastet.



Det vil sige: Mc=20logVr/Vt enhed dB



4. Tekniske krav:



4,1 PW ultralydstransducer:



4.1.1 Driftsfrekvens (fo): 2MHZ±0,2MHZ

4.1.2 Statisk kapacitans (Co): 2300PF ± 15 %

4.1.3 Relativ båndbredde (△f/fo): ≥30 %

4.1.4 Relativ følsomhed (Mtr): bedre end -8dB



4,2 CW ultralydstransducer (4MHZ):



4.2.1 Driftsfrekvens (fo): 4MHZ±0,4MHZ

4.2.2 Statisk kapacitans (Co): 1200 PF ± 15% for hver af de transmitterende og modtagende.

4.2.3 Relativ båndbredde (△f/fo): ≥15 %

4.2.4 Relativ følsomhed (Mtr): bedre end -20dB

4.2.5 Sende og modtage signalblanding (Mc): < -50dB



4.3 CW ultralydstransducer (8MHZ)



4.3.1 Driftsfrekvens (fo): 8MHZ±0,8MHZ

4.3.2 Statisk kapacitans (Co): Sende-modtagelse er 500PF±15%.

4.3.3 Relativ båndbredde (△f/fo): ≥20 %

4.3.4 Relativ følsomhed (Mtr): bedre end -15dB

4.3.5 Sende og modtage signalblanding (Mc): < -50dB
