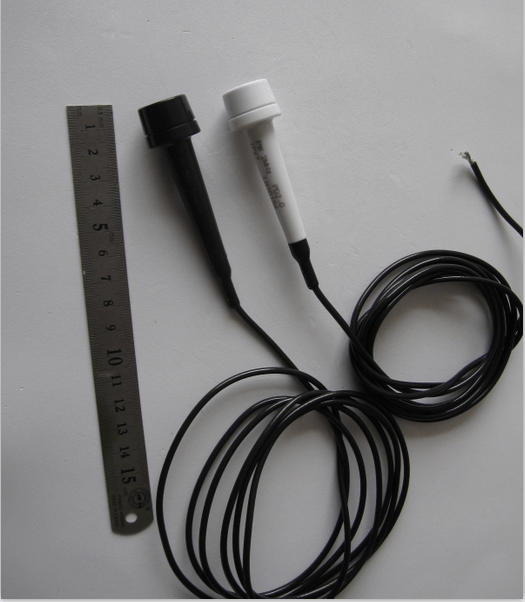

Przezczaszkowy ultradźwiękowy przetwornik dopplerowski TCD 2 MHz

    Przezczaszkowy ultradźwiękowy przetwornik dopplerowski TCD 2 MHz

Wstęp:

Opracowane przez nas urządzenie do pomiaru krwi Doppler może być wyposażone w czujnik przepływu krwi o częstotliwości 2 MHz, 4 MHz i 8 MHz w celu pomiaru natężenia przepływu krwi na różnej głębokości. Interfejsem wyjściowym jest port USB, a zasilanie wejściowe to standardowe zasilanie komputera PC. Mogą oferować surowe dane lub dane obliczone jako Vp; Vm, Vd, PI, RI, SD, Hr. Poza tym możemy zaoferować sygnał wyjściowy w postaci widma mapy bitowej po bezpośrednim połączeniu z laptopem lub komputerem PC.

Wymagania techniczne określają główne wymagania techniczne dla ultradźwiękowych sond dopplerowskich typu jednostkowej fali impulsowej (PW) i dwuwarstwowej separacji fali ciągłej (CW), jako podstawy kontroli technicznej i oceny.

Sonda dopplerowska czaszkowo-szyjna 2 MHz:

Częstotliwość	2 MHz
Wrażliwość	-7dB
Szerokość pasma (-6dB):	35%
Pojemność statyczna:	3000 pF
Impedancja:	50 Ω
Poziom ochrony:	IPX7 4000V ( w stosunku do uziemienia )
Długość kabla:	2 m
Możliwość dostosowania:	Tak

Parametry technologii :



Model	P.H​-2	PH-4	PH-8
Częstotliwość pracy	2 MHz ± 10%	4 MHz ± 10%	8 MHz ± 10%
Metoda pracy	Fala pulsacyjna	Fala ciągła	Fala ciągła
Pojemność statyczna	2900PF±20%	Wyślij: 1500PF ± 20% otrzymać: 1500PF ± 20%	wyślij: 500PF ± 20% otrzymać: 500PF ± 20%
względna wrażliwość	>-9dB	>-20dB	>-15dB
Względna przepustowość	≥30%	≥15%	≥20%
odbieranie i wysyłanie mieszane	---	<-50dB	<-50dB
Główne zastosowanie	Do analizy przepływu krwi w mózgu	Do analizy przepływu krwi w tętnicy szyjnej	Do powierzchownej analizy przepływu krwi w naczyniach

1. Główna treść i zakres zastosowania:



 Wymagania techniczne określają główne wymagania techniczne dla ultradźwiękowych sond dopplerowskich typu jednostkowej fali impulsowej (PW) i podwójnych płytek separujących typu fali ciągłej (CW), jako podstawy kontroli i oceny technicznej.



2. Norma odniesienia:



Jednostka impulsowa ZBC41010 - ogólne wymagania techniczne i metody pomiarowe dla przetworników ultradźwiękowych echa.



Specyficzne wymagania bezpieczeństwa GB6385 dotyczące ultradźwiękowego sprzętu diagnostycznego.



3. Terminy, symbole:



3.1 Częstotliwość pracy dot

Częstotliwość odpowiadająca wartości szczytowej przetwornika dopplerowskiego i krzywej odpowiedzi częstotliwościowej składającej się z jednostki lub płytki nadawczo-odbiorczej, jednostka: MHz



3.2 Względna szerokość pasma △f/fo

Na krzywej odpowiedzi częstotliwościowej, o której mowa w ppkt 3.1, stosunek różnicy pomiędzy wysokimi i niskimi częstotliwościami fh i fl (Δf) i fo odpowiadający spadkowi częstotliwości optymalnej fo o 6 dB

   Δf / fo = (fh―fl) /fo╳100% jednostka %

3.3 Względna wrażliwość

Liczba decybeli w stosunku napięcia sygnałowego Vt przyłożonego do płytki nadawczej do napięcia wyjściowego Vr na płytce odbiorczej pod określonym celem odbijającym

   Mtr=20logVr/Vt jednostka dB



(W przypadku przetwornika impulsowego jednostkowego liczba decybeli w stosunku Vt do Vr na tej samej płytce)



3.4 miks sygnału nadawczo-odbiorczego Mc



Liczba decybeli w stosunku napięcia sygnałowego Vt przyłożonego do płytki nadawczej do napięcia wyjściowego Vr na płytce odbiorczej, gdy przetwornik jest nieobciążony.



To znaczy: Mc=20logVr/Vt jednostka dB



4. Wymagania techniczne:



Przetwornik ultradźwiękowy 4.1 PW:



4.1.1 Częstotliwość robocza (fo): 2 MHz ± 0,2 MHz

4.1.2 Pojemność statyczna (Co): 2300PF ± 15%

4.1.3 Względna szerokość pasma (△f/fo): ≥30%

4.1.4 Czułość względna (Mtr): lepsza niż -8dB



Przetwornik ultradźwiękowy 4.2 CW (4MHZ):



4.2.1 Częstotliwość robocza (fo): 4 MHz ± 0,4 MHz

4.2.2 Pojemność statyczna (Co): 1200 PF ± 15% dla każdego elementu nadawczego i odbiorczego.

4.2.3 Względna szerokość pasma (△f/fo): ≥15%

4.2.4 Czułość względna (Mtr): lepsza niż -20dB

4.2.5 Miksowanie sygnałów nadawczo-odbiorczych (Mc): < -50dB



Przetwornik ultradźwiękowy 4,3 CW (8 MHz)



4.3.1 Częstotliwość robocza (fo): 8 MHz ± 0,8 MHz

4.3.2 Pojemność statyczna (Co): Nadawanie-odbiór wynosi 500PF±15%.

4.3.3 Względna szerokość pasma (△f/fo): ≥20%

4.3.4 Czułość względna (Mtr): lepsza niż -15dB

4.3.5 Mieszanie sygnałów nadawczo-odbiorczych (Mc): < -50dB
