PH-2
Piezohans
PH-2

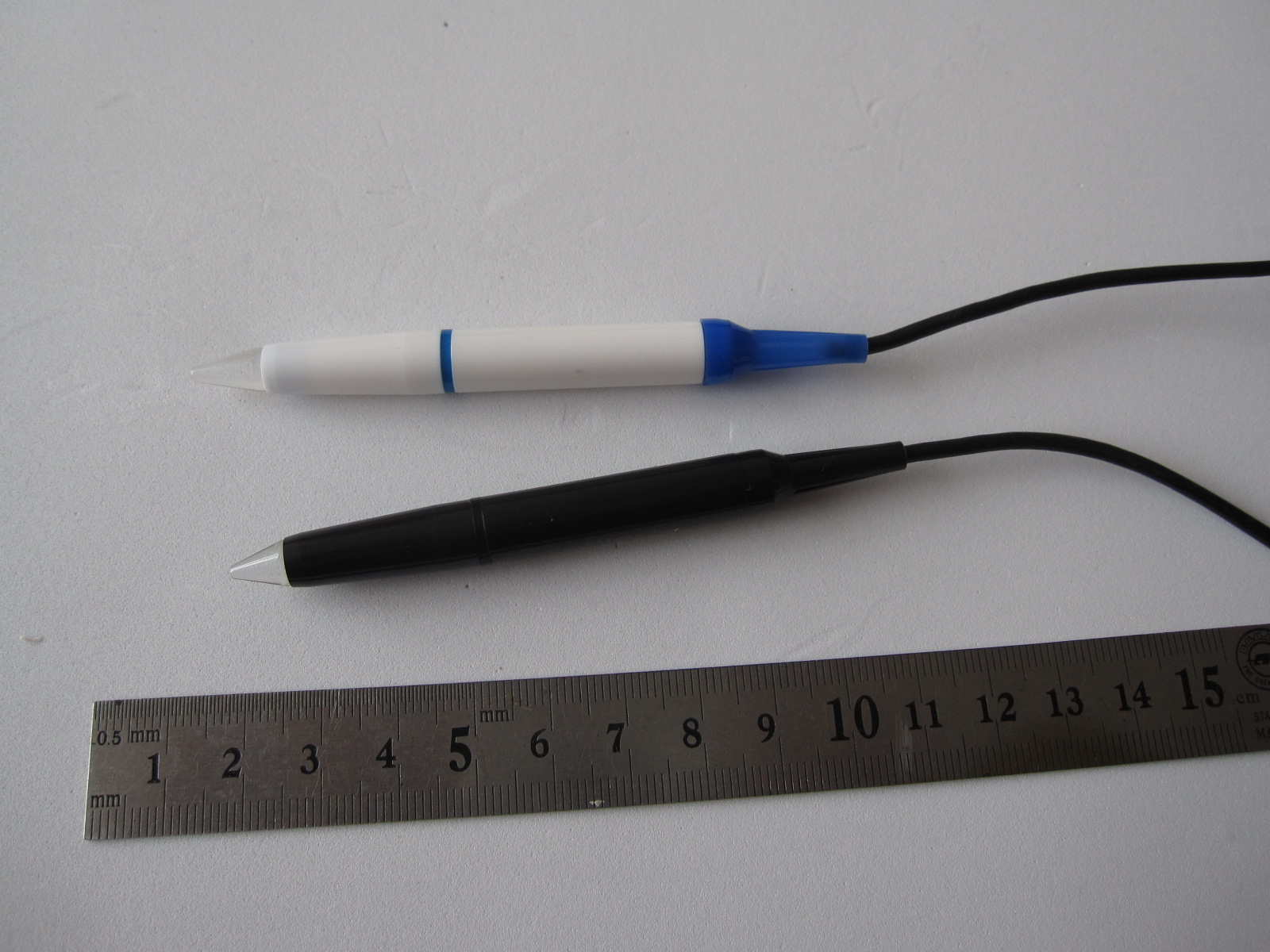

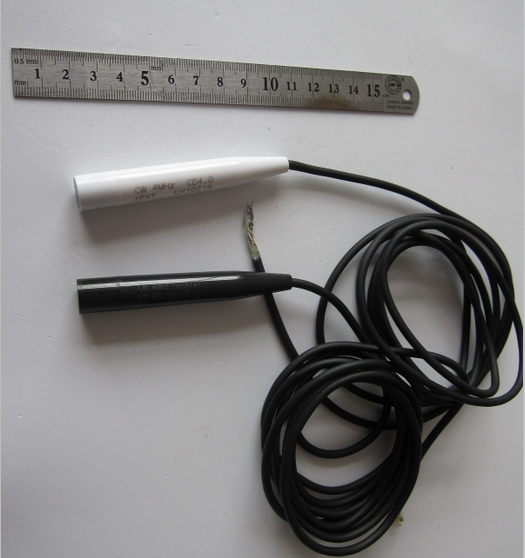

2MHz TCD Doppler Transkraniale Ultrasoniese Doppler Transducer
Inleiding:
Die Doppler-bloedmeettoestel wat ons ontwikkel het, kan toegerus word met 2mhz, 4mhz, 8mhz bloedvloeisensor om die verskillende diepte bloedvloeitempo te meet. Die uitsetkoppelvlak is 'n USB-poort, en die kragtoevoer is standaard rekenaarkrag. Daar kan 'n soort van rou data of die berekende data as Vp bied; Vm, Vd, PI, RI, SD, Hr. Boonop kan ons die uitset as bitmap-spektrum aanbied wanneer u direk met u skootrekenaar of rekenaar verbind.
Die tegniese vereistes stipuleer die belangrikste tegniese vereistes van die eenheidspulsgolftipe (PW) en die dubbelwafer-skeiding deurlopende golftipe (CW) ultrasoniese Doppler-sondes, as die basis vir tegniese inspeksie en evaluering.
2MHz kranioservikale Doppler-sonde:
Frekwensie |
2MHz |
Sensitiwiteit |
-7dB |
Bandwydte (-6dB): |
35% |
Statiese kapasitansie: |
3000 pF |
Impedansie: |
50Ω |
Beskermingsvlak: |
IPX7 4000V （ teen grond ） |
Lengte van kabel: |
2m |
Aanpasbaar: |
Ja |
Tegnologie parameters:
Model |
P H-2 |
PH-4 |
PH-8 |
Werk frekwensie |
2MHz±10% |
4MHz±10% |
8MHz±10% |
Werksmetode |
Polsgolf |
Deurlopende golf |
Deurlopende golf |
Statiese kapasitansie |
2900PF±20% |
Stuur: 1500PF±20% ontvang: 1500PF±20% |
stuur: 500PF±20% ontvang: 500PF±20% |
relatiewe sensitiwiteit |
>-9dB |
> -20dB |
> -15dB |
Relatiewe bandwydte |
≥30% |
≥15% |
≥20% |
ontvang-stuur gemeng |
--- |
<-50dB |
<-50dB |
Hoofgebruik |
Vir breinbloedvloeianalise |
Vir die karotis arterie bloedvloei analise |
Vir oppervlakkige vaskulêre bloedvloei-analise |
1. Hoofinhoud en omvang van toepassing:
Die tegniese vereistes stipuleer die vernaamste tegniese vereistes van die eenheidspulsgolftipe (PW) en die dubbelwafer-skei deurlopende golftipe (CW) ultrasoniese doppler-sondes, as die basis vir tegniese inspeksie en evaluering.
2. Verwysingstandaard:
ZBC41010 eenheidspuls - algemene tegniese vereistes en meetmetodes vir eggo-ultrasoniese transducers.
GB6385 veiligheidsspesifieke vereistes van ultrasoniese diagnostiese toerusting.
3. Terme, simbole:
3.1 Werksfrekwensie fo
Die frekwensie wat ooreenstem met die piekwaarde van die doppler-omskakelaar en frekwensie-responskromme wat bestaan uit 'n eenheid of 'n stuur-ontvangwafer, eenheid: MHz
3.2 Relatiewe bandwydte △f/fo
In die frekwensieresponskromme waarna in 3.1 verwys word, is die verhouding van die verskil tussen die hoë en lae frekwensies fh en fl (Δf ) en fo wat ooreenstem met die 6dB daling op die optimum frekwensie fo
Δf / fo = (fh-fl) /fo╳100% eenheid %
3.3 Relatiewe sensitiwiteit
Die aantal desibels in die verhouding van die seinspanning Vt wat toegepas word op die transmitterende wafer tot die uitsetspanning Vr op die ontvangende wafer onder die gespesifiseerde reflekterende teiken
Mtr=20logVr/Vt eenheid dB
(Vir 'n eenheid gepulste transducer, die aantal desibels in die verhouding van Vt tot Vr op dieselfde wafer)
3.4 stuur-ontvang sein meng Mc
Die aantal desibels in die verhouding van die seinspanning Vt wat op die emitterende wafer toegepas word tot die uitsetspanning Vr op die ontvangende wafer wanneer die transducer ontlaai word.
Dit is: Mc=20logVr/Vt eenheid dB
4. Tegniese vereistes:
4.1 PW ultrasoniese transducer:
4.1.1 Bedryfsfrekwensie (fo): 2MHZ±0.2MHZ
4.1.2 Statiese kapasitansie (Co): 2300PF ± 15%
4.1.3 Relatiewe bandwydte (△f/fo): ≥30%
4.1.4 Relatiewe sensitiwiteit (Mtr): beter as -8dB
4.2 CW ultrasoniese transducer (4MHZ):
4.2.1 Bedryfsfrekwensie (fo): 4MHZ±0.4MHZ
4.2.2 Statiese kapasitansie (Co): 1200 PF ± 15% vir elk van die versending en ontvangs.
4.2.3 Relatiewe bandwydte (△f/fo): ≥15%
4.2.4 Relatiewe sensitiwiteit (Mtr): beter as -20dB
4.2.5 Versend en Ontvang seinvermenging (Mc): < -50dB
4.3 CW ultraklank-omskakelaar (8MHZ)
4.3.1 Bedryfsfrekwensie (fo): 8MHZ±0.8MHZ
4.3.2 Statiese kapasitansie (Co): Die versending-ontvang is 500PF±15%.
4.3.3 Relatiewe bandwydte (△f/fo): ≥20%
4.3.4 Relatiewe sensitiwiteit (Mtr): beter as -15dB
4.3.5 Versend en Ontvang seinmenging (Mc): < -50dB
