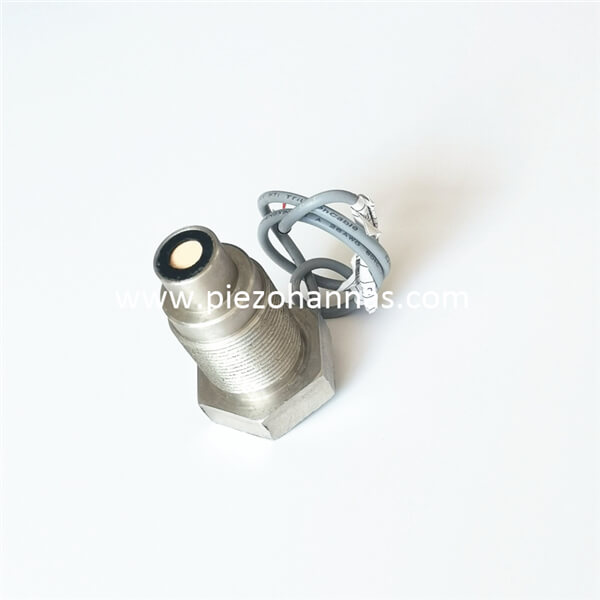

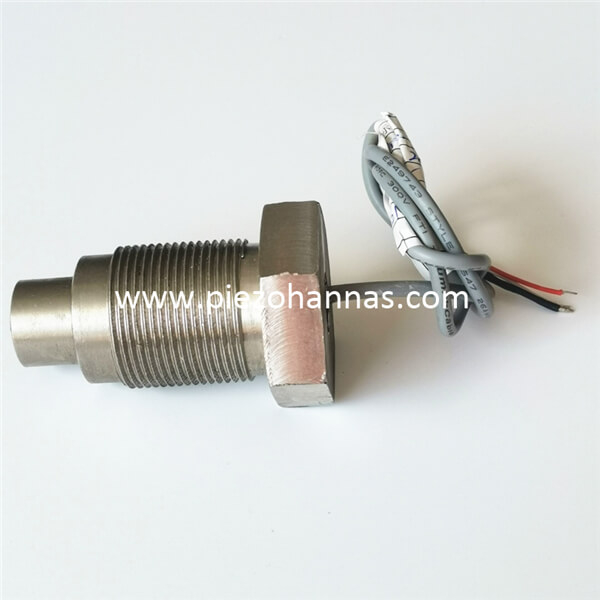

200Khz ultralydstransducer i rustfrit stål til ultralydsniveaumåler

200Khz ultralydstransducer i rustfrit stål til ultralydsniveaumåler

Tekniske parametre:

genstande	Tekniske parametre		Billede
Navn	200KHz  ultralydstransducer
Model	PH A-200-01J
Frekvens	200KHz ± 5 %
Detektionsafstand	0.10～ 1,5m
Minimum Parallel lmpedans	550Ω±20 ％
Kapacitans	530pF±20 ％ @1KHz
Følsomhed	Kørespænding :800Vpp ，Afstand : 0,3m， Ekkoamplitude : 30mV
Drift Spænding	Spids Spænding ＜ 1000 Vpp
Drift Temperatur	-40～ +80℃
Tryk	≤8Kilos eller  0,8MPa
Vinkel	(Strålebredde ) Halveffekt strålebredde@-3dB:6°± 10 %， Skarp vinkel: 15°± 10 %
til hus Materiale	rustfrit stål
Brug	Ultralydsniveaumåler, overvågning, anti-kollision
størrelse	gevind : M27*1,5
Beskyttelsesniveau	IP68
Vægt	195g±5 ％（ Længde : 20 cm ）
Ledningsinstruktion	Integreret interface ： Rød+ ，Hvid- ，Sort: skærmet ledning （   temperatursensor er valgfri ）
Admissionskurve		Produktstrukturdiagram

Blokdiagram af ultralydsafstandstransducer:

Skematisk diagram af temperatursensor  (model: MF58_502F3470) :


Integreret type Kabelinstruktion:
1. Ledningsinstruktion af transducer: interface (3-benet, 2,54 mm terminal)
Rød: transducer +
Hvid: transducer -
Sort: afskærmning


2. Kabelinstruktion af temperatursensorterminal, ledningsføring af temperatursensorterminal, sensor: 2.0mm

er interface og sort

Split type: standard 10m kabel, med hver yderligere 50m kabel, er signaldæmpningen 6dB

Tre-leder ledningsinstruktioner:

    Rød: Transducer +
     Blå: temperatursensor +
     Sort: Offentlig-

 Fire-leder ledningsinstruktioner:

Rød: Transducer +
Gul: Transducer-
Blå, sort: temperatursensor

Ansøgning om  ultralydsniveaumåling

Ultralydsniveautransmitter, som udfører beregninger for at konvertere bølgeafstanden til et mål for niveauet i tanken. Tidsforløbet mellem affyring af lydbursten og modtagelse af returekkoet er direkte proportional med afstanden mellem transduceren og materialet i fartøjet. Mediet er normalt luft over materialets overflade, men det kan være et tæppe af andre gasser eller dampe. Instrumentet måler den tid, det tager, før udbruddene går ned til den reflekterende overflade og vender tilbage. Denne tid vil være proportional med afstanden fra transduceren til overfladen og kan bruges til at bestemme væskeniveauet i tanken. Dette grundlæggende princip ligger i hjertet af ultralydsmåleteknologien og er illustreret i ligningen: Distance = (Velocity of Sound x Time)/2.
