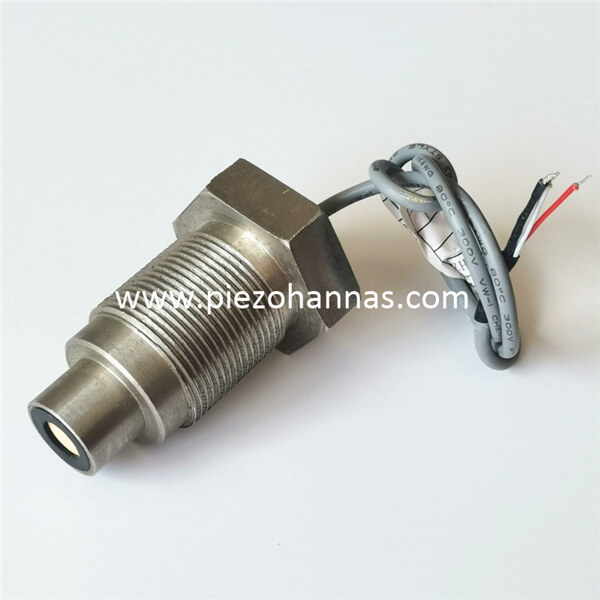

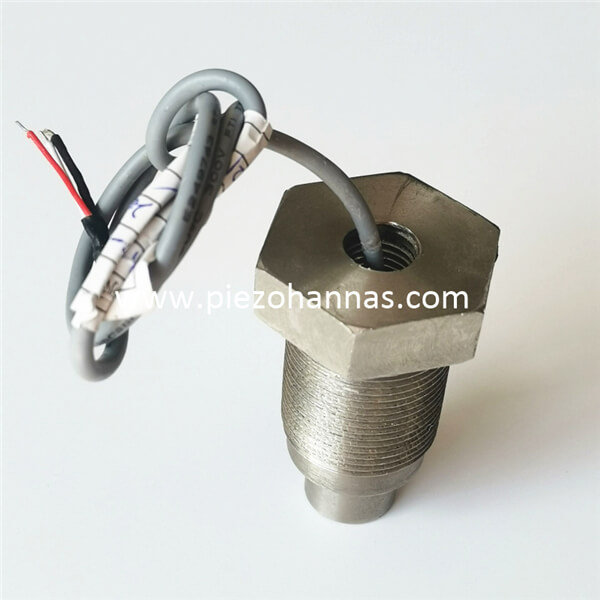

Transduser Ultrasonik Keluli Tahan Karat 200Khz untuk Tolok Tahap Ultrasonik

Transduser Ultrasonik Keluli Tahan Karat 200Khz untuk Tolok Tahap Ultrasonik

Parameter teknikal:

barang	Parameter Teknikal		Imej
Nama	200KHz Transduser ultrasonik
Model	PH A-200-01J
Kekerapan	200KHz± 5%
Jarak Pengesanan	0.10～ 1.5m
minimum lmpedans selari	550Ω±20 ％
Kapasitansi	530pF±20 ％ @1KHz
Sensitiviti	Voltan Pemanduan :800Vpp ，Jarak : 0.3m， Amplitud Gema : 30mV
Beroperasi Voltan	Puncak Voltan ＜ 1000 Vpp
Beroperasi Suhu	-40～ +80 ℃
Tekanan	≤8Kilos atau  0.8MPa
Sudut	(Lebar Pancaran ) Lebar Pancaran Separuh kuasa@-3dB:6°± 10%， Sudut Tajam:15°± 10%
Perumahan Bahan	keluli tahan karat
Penggunaan	Tolok tahap ultrasonik, pemantauan, anti-perlanggaran
saiz	benang : M27*1.5
Tahap Perlindungan	IP68
Berat badan	195g±5 ％（ Panjang ： 20cm ）
Arahan pendawaian	Antara muka bersepadu ： Merah+ ，Putih- ，Hitam: wayar terlindung （   sensor suhu adalah pilihan ）
Keluk Kemasukan		Gambarajah Struktur Produk

Gambar rajah blok transduser jarak ultrasonik:

Gambarajah Skema Penderia Suhu  (model: MF58_502F3470) :


Jenis bersepadu Arahan kabel:
1. Arahan pendawaian transduser: antara muka (terminal 3pin, 2.54mm)
Merah: transduser +
Putih: transduser -
Hitam: pelindung


2. Arahan Kabel Penderia Suhu: antara muka penderia suhu 3pin, 2.

hitam

Jenis pisah: kabel 10m standard, dengan setiap tambahan 50m kabel, pengecilan isyarat ialah 6dB

Arahan pendawaian tiga teras:

    Merah: Transduser +
     Biru: sensor suhu +
     Hitam: Awam-

 Arahan pendawaian empat teras:

Merah: Transduser +
Kuning: Transduser-
Biru, hitam: sensor suhu

Permohonan untuk  pengukuran tahap Ultrasonik

Pemancar aras ultrasonik, yang melakukan pengiraan untuk menukar jarak perjalanan gelombang kepada ukuran aras dalam tangki. Selang masa antara menembak bunyi pecah dan menerima gema kembali adalah berkadar terus dengan jarak antara transduser dan bahan di dalam kapal. Medium biasanya adalah udara di atas permukaan bahan tetapi ia boleh menjadi selimut beberapa gas atau wap lain. Instrumen mengukur masa untuk letusan bergerak turun ke permukaan pemantulan dan kembali. Masa ini akan berkadar dengan jarak dari transduser ke permukaan dan boleh digunakan untuk menentukan tahap bendalir dalam tangki. Prinsip asas ini terletak di tengah-tengah teknologi pengukuran ultrasonik dan digambarkan dalam persamaan: Jarak = (Kelajuan Bunyi x Masa)/2.
