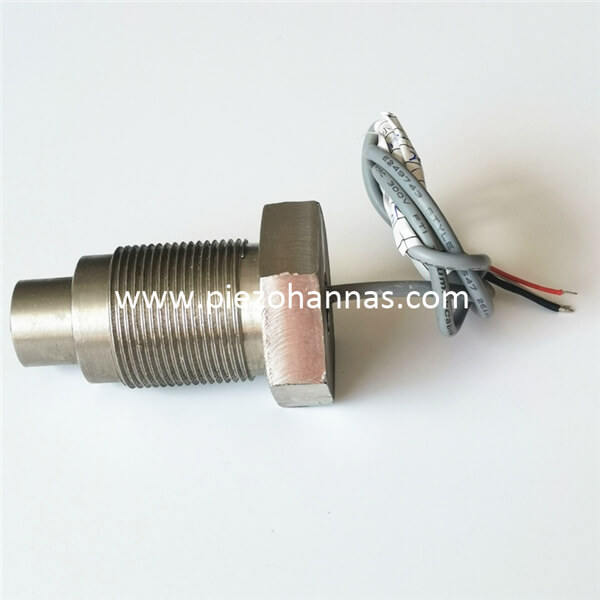

Ultrazvukový převodník z nerezové oceli 200 kHz pro ultrazvukový hladinoměr

Ultrazvukový převodník z nerezové oceli 200 kHz pro ultrazvukový hladinoměr

Technické parametry:

Položky	Technické parametry		Obraz
Jméno	200 kHz Ultrazvukový měnič
Model	PH A-200-01J
Frekvence	200 kHz ± 5 %
Detekční vzdálenost	0.10～ 1,5 m
Minimální Paralelní impedance	550Ω±20 ％
Kapacita	530pF±20 ％ @1KHz
Citlivost	Hnací napětí :800Vpp ，Vzdálenost : 0,3m， Amplituda ozvěny : 30 mV
Provozní Napětí	Vrchol Napětí ＜ 1000 Vpp
Provozní Teplota	-40～ +80 ℃
Tlak	≤ 8 kg nebo  0,8 MPa
Úhel	(Šířka paprsku ) Šířka paprsku polovičního výkonu@-3dB:6°± 10%， Ostrý úhel: 15°± 10%
bydlení Materiál	nerez
Používání	Ultrazvukový hladinoměr, monitorování, protikolizní
velikost	závit : M27*1,5
Úroveň ochrany	IP68
Hmotnost	195 g ± 5 ％％ ( délka : 20 cm )
Návod na zapojení	Integrované rozhraní ： červená + ，bílá - ，černá: stíněný vodič (   teplotní senzor je volitelný )

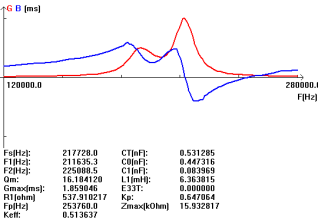

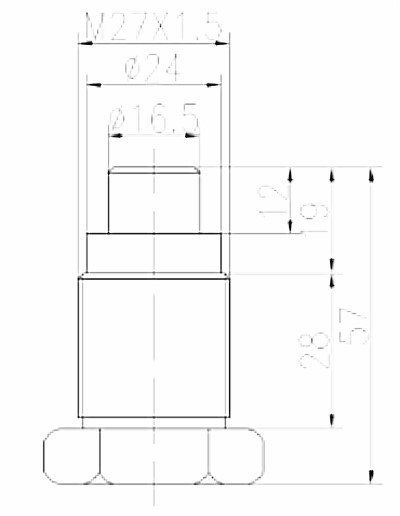

Křivka přijetí		Schéma struktury produktu

Blokové schéma ultrazvukového snímače vzdálenosti:

Schematické schéma snímače teploty  (model: MF58_502F3470) :


Integrovaný typ Pokyny pro kabel:
1. Pokyny pro zapojení převodníku: rozhraní (3pin, 2,54mm svorka)
Červená: převodník +
Bílá: převodník -
Černá: stínění


2.Pokyny kabelu snímače teploty: rozhraní červená a 03mm

svorka pro teplotní senzor jsou černé

Typ rozdělení: standardní 10m kabel, s každým dalším 50m kabelu, útlum signálu je 6dB

Pokyny pro třížilové zapojení:

    Červená: Převodník +
     Modrá: teplotní senzor +
     Černá: Veřejná-

 Čtyřžilové pokyny pro zapojení:

Červená: Převodník +
Žlutá: Převodník-
Modrá, černá: teplotní senzor

Aplikace pro  ultrazvukové měření hladiny

Ultrazvukový vysílač hladiny, který provádí výpočty pro převod vzdálenosti vlny na míru hladiny v nádrži. Časová prodleva mezi spuštěním zvukového výbuchu a přijetím zpětného echa je přímo úměrná vzdálenosti mezi snímačem a materiálem v nádobě. Médiem je normálně vzduch nad povrchem materiálu, ale může to být pokrývka některých jiných plynů nebo par. Přístroj měří dobu, po kterou se výboje pohybují dolů k odraznému povrchu a vrací se zpět. Tato doba bude úměrná vzdálenosti od snímače k ​​povrchu a lze ji použít k určení hladiny kapaliny v nádrži. Tento základní princip leží v srdci technologie ultrazvukového měření a je ilustrován rovnicí: Vzdálenost = (rychlost zvuku x čas)/2.
