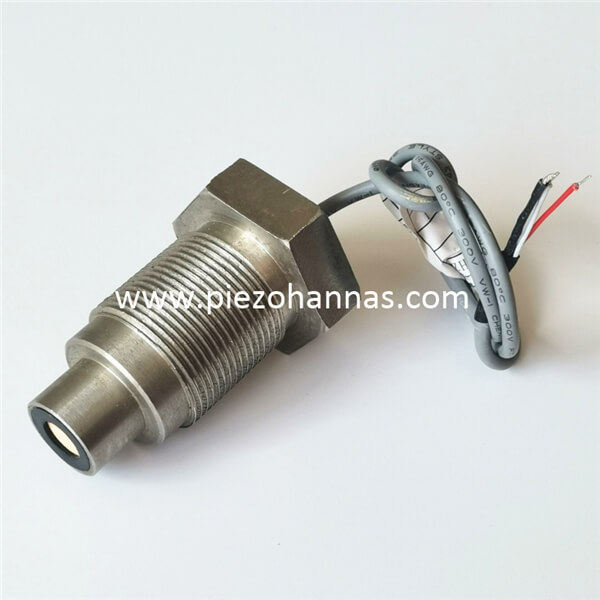

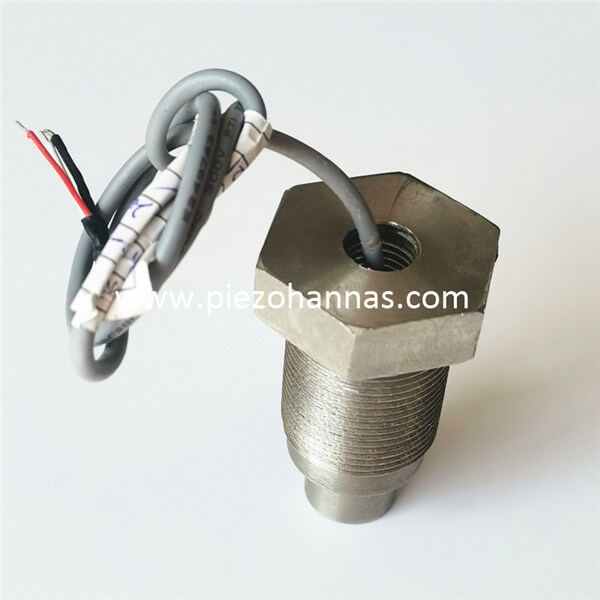

超音波レベルゲージ用200Khzステンレス鋼超音波トランスデューサ

超音波レベルゲージ用200Khzステンレス鋼超音波トランスデューサ

技術パラメータ:

アイテム	技術的パラメータ		画像
名前	200KHz 超音波トランスデューサ
モデル	PH A-200-01J
頻度	200KHz± 5%
検出距離	0.10～ 1.5m
最小 並列インピーダンス	550Ω±20 ％
キャパシタンス	530pF±20 ％ @1KHz
感度	駆動電圧：800Vpp，距離: 0.3m， エコー振幅： 30mV
オペレーティング 電圧	ピーク 電圧＜ 1000 Vpp
オペレーティング 温度	-40～ +80℃
プレッシャー	≤8キロまたは 0.8MPa
角度	(ビーム幅) 半値ビーム幅@-3dB:6°± 10%， 鋭角:15°± 10%
ハウジング 材質	ステンレス鋼
使用法	超音波レベル計、監視、衝突防止
サイズ	ネジ： M27*1.5
保護レベル	IP68
重さ	195g±5 ％（長さ： 20cm ）
配線説明書	統合インターフェース：赤+，白-，黒：シールド線 （  温度センサーはオプションです）
アドミタンス曲線		製品構成図

超音波距離トランスデューサのブロック図:

温度センサーの概略図 (モデル: MF58_502F3470) :


一体型 ケーブル説明:
1. トランスデューサーの配線説明: インターフェイス (3 ピン、2.54 mm 端子)
赤: トランスデューサー +
白: トランスデューサー -
黒: シールド


2. 温度センサーのケーブル説明: インターフェイス (3 ピン、2.0 mm 端子)

赤と黒は温度センサーの配線

スプリットタイプ: 標準 10m ケーブル、ケーブルを 50m 追加するごとに、信号減衰は 6dB

3 芯配線手順:

    赤: トランスデューサー +
     青: 温度センサー +
     黒: 公共 -

 4 芯配線手順:

赤: トランスデューサー +
黄: トランスデューサー -
青、黒: 温度センサー

への応用 超音波レベル測定

超音波レベル発信器。波の移動距離をタンク内のレベルの測定値に変換する計算を実行します。サウンドバーストの発射から戻りエコーの受信までの時間経過は、トランスデューサーと容器内の物質の間の距離に正比例します。媒体は通常、材料の表面上の空気ですが、他のガスや蒸気のブランケットである場合もあります。この機器は、バーストが反射面に到達して戻ってくるまでの時間を測定します。この時間はトランスデューサーから表面までの距離に比例し、タンク内の液体のレベルを決定するために使用できます。この基本原理は超音波測定技術の核心であり、距離 = (音速 x 時間)/2 という式で示されます。
