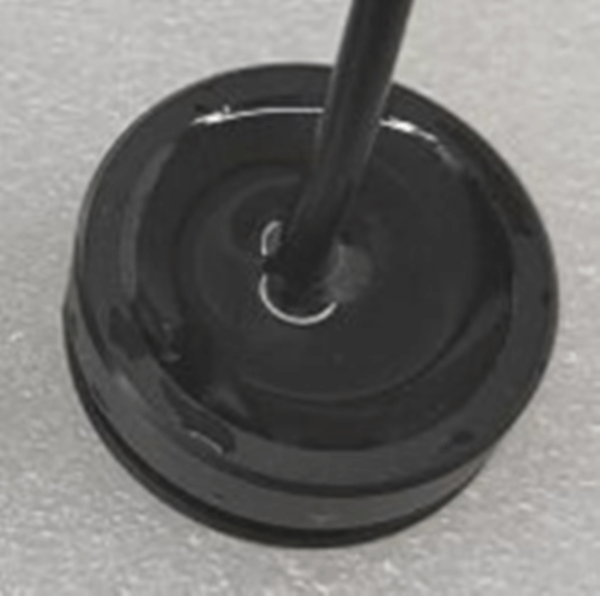

1Mhz pizoelektrisk transducer ultralydstransducer dybdemåling for 3M dybde

1Mhz pizoelektrisk transducer ultralydstransducer dybdemåling for 3M dybde

Tekniske parametre:

genstande	Tekniske parametre		Billede
Navn	ultralydstransducer1Mhz
Model	PHYW-1M-02M
Frekvens	1MHz ± 5 %
Detektionsafstand	0.05 ～ 3m
Minimum parallel lmpedans	40Ω±20 ¼
Kapacitans	1450pF±20 ％ @1KHz
Følsomhed	Ingen  kørespænding : 24V、 Afstand : 0,3m、 Ekkoamplitude : 1000 V
Drift  Spænding	Spids Spænding ＜ 300VPP
Drift  Temperatur	-40～ +80℃
Tryk	≤ 3 kilo eller 0,3 MPa
Vinkel	(Bjælkebredde )Bjælkebredde med halv kraft @-3dB: 4.6°±1 0%， Skarp vinkel : 10.7°± 10%
Materiale til hus	PI
Brug	Dybde måling...
Installation Dimension	Ifølge  produktstrukturdiagram
Beskyttelsesniveau	IP68
Vægt	11g±5 ％（ Længde ： 15 cm ）
Ledningsinstruktioner	Hvid+ ，Sort - (temperatursensor er valgfri)
Admissionskurve		Produktstrukturdiagram

Blokdiagram af ultralydstransducer:

Skematisk diagram af temperatursensor  (model: MF58_502F3470) :


Integreret type Kabelinstruktion:

1. Ledningsinstruktion for transducer: interface (3-pin, 2,54 mm terminal)
Rød: transducer +
Hvid: transducer -
Sort: afskærmning


2. Kabelinstruktion af temperatursensor: interface (3-pin, 2,0 mm terminal)

Rød og sort er temperatursensorledninger

Split type: standard 10m kabel, med hver yderligere 50m kabel, er signaldæmpningen 6dB

Tre-leder ledningsinstruktioner:

    Rød: Transducer +
     Blå: temperatursensor +
     Sort: Offentlig-

 Fire-leder ledningsinstruktioner:

Rød: Transducer +
Gul: Transducer-
Blå, sort: temperatursensor
