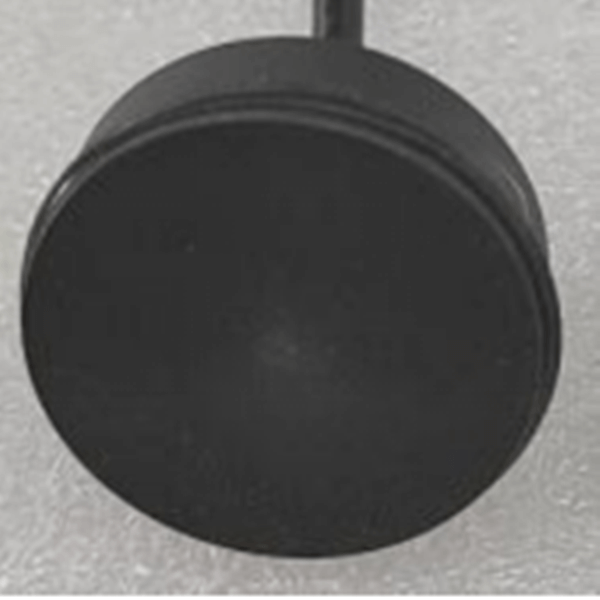

1MHz Pizoelektrický převodník Měření hloubky ultrazvukového převodníku pro hloubku 3M

1MHz Pizoelektrický převodník Měření hloubky ultrazvukového převodníku pro hloubku 3M

Technické parametry:

Položky	Technické parametry		Obraz
Jméno	1Mhz ultrazvukový snímač
Model	PHYW-1M-02M
Frekvence	1 MHz ± 5 %
Detekční vzdálenost	0.05 ～ 3 m
Minimální paralelní impedance	40Ω±20 ％
Kapacita	1450pF±20 ％ @1KHz
Citlivost	Žádné  napájecí napětí : 24V、 Vzdálenost : 0,3m、 Amplituda ozvěny : 1000 V
Provozní  Napětí	Vrchol Napětí ＜ 300VPP
Provozní  Teplota	-40～ +80 ℃
Tlak	≤ 3 kila nebo 0,3 MPa
Úhel	(Šířka paprsku )Šířka paprsku polovičního výkonu @-3dB: 4.6°±1 0%， Ostrý úhel : 10.7°± 10 %
Materiál bydlení	PI
Používání	Měření hloubky...
Instalace Dimenze	Podle  diagramu struktury produktu
Úroveň ochrany	IP68
Hmotnost	11g±5 ％％( délka : 15cm )
Pokyny pro zapojení	Bílá + ，černá - (teplotní senzor je volitelný)
Křivka přijetí		Schéma struktury produktu

Blokové schéma ultrazvukového měniče:

Schematické schéma teplotního čidla  (model: MF58_502F3470) :


Integrovaný typ Pokyny pro kabel:

1. Pokyny pro zapojení převodníku: rozhraní (3pin, 2,54 mm terminál)
Červená: převodník +
Bílá: převodník -
Černá: stínění


2. Pokyny pro kabel snímače teploty: rozhraní (3pin, 2,0 mm terminál)

Červená a černá jsou kabeláž snímače teploty

Typ rozdělení: standardní 10m kabel, s každým dalším 50m kabelu, útlum signálu je 6dB

Pokyny pro třížilové zapojení:

    Červená: Převodník +
     Modrá: teplotní senzor +
     Černá: Veřejná-

 Čtyřžilové pokyny pro zapojení:

Červená: Převodník +
Žlutá: Převodník-
Modrá, černá: teplotní senzor
