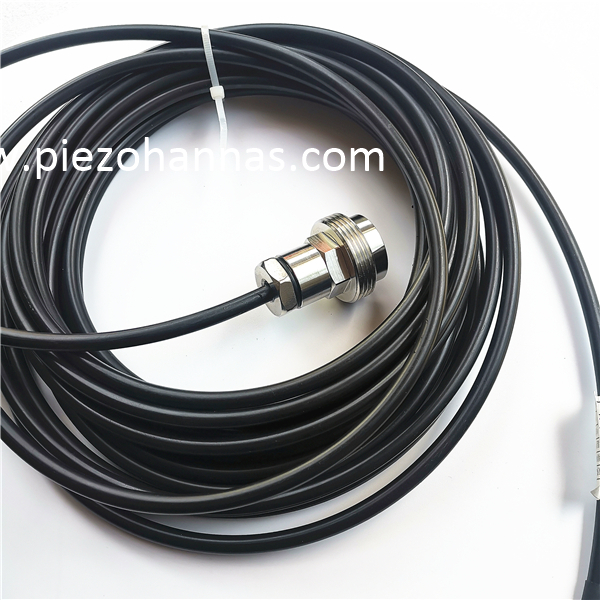

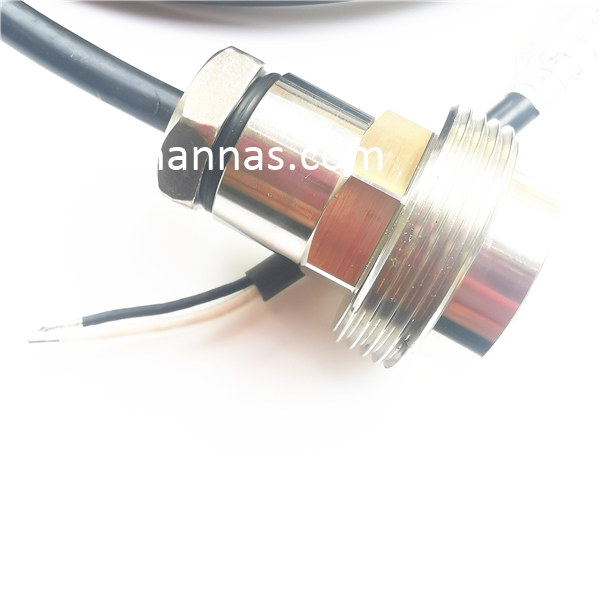

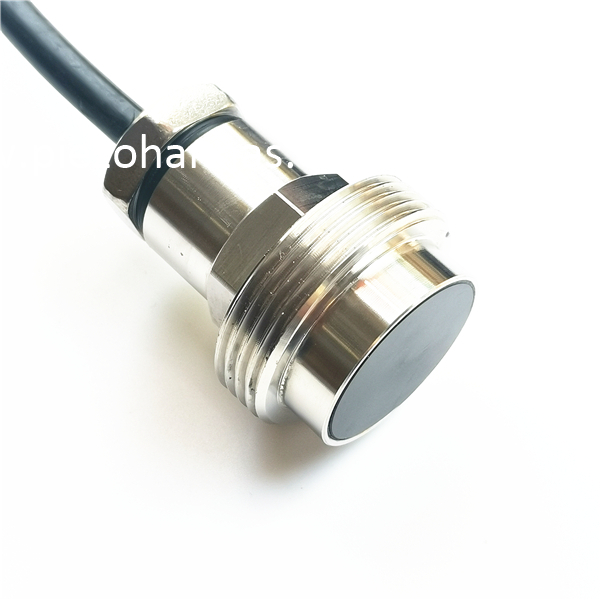

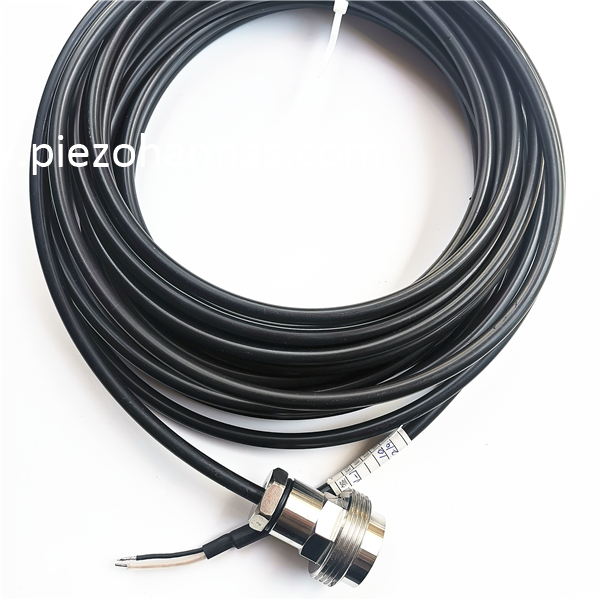

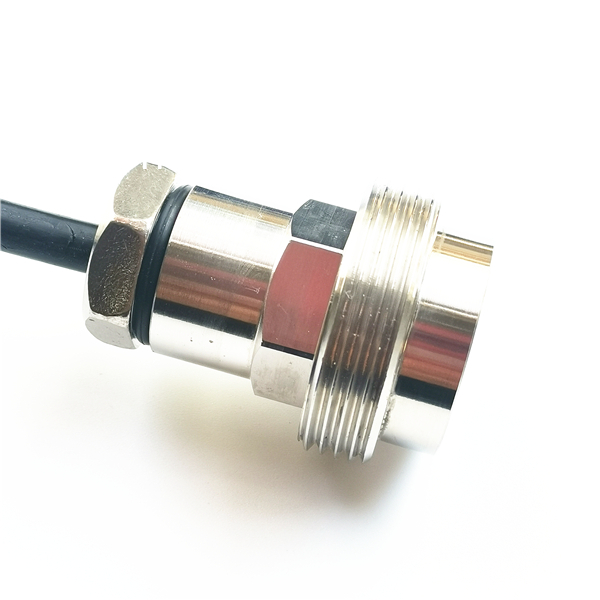

1MHz piezoelektrisk ultralydsflowmålertransducer til flowmåling

1MHz undervands piezoelektrisk ultralydsflowmålertransducer til flowmåling

Tekniske parametre:

genstande	Tekniske parametre		Billede
Navn	1MHz undervands ultralydstransducer
Model	PH W-1M-01 RA
Frekvens	1MHz ± 5 %
Detektionsafstand	0.05 ～ 3m
Minimum parallel lmpedans	22Ω±20 ％
Kapacitans	3100pF±20 ％ @1KHz
Følsomhed	kørespænding ​ ​Afstand : 24 、V : 0.3m 、Ekkoamplitude : 700m V
Drift Spænding	Spids Spænding ＜ 300Vpp
Drift Temperatur	-40～ +80℃
Tryk	≤10 kilo eller  1MPa
Vinkel	(Strålebredde ) Halv effekt strålebredde @-3dB: 2.9°± 10 %， Skarp vinkel: 6.8°± 10 %
Materiale til hus	304+PI
brug	ultralyds flowmåler
Installation Dimension	Se produktstrukturtegning for detaljer
Beskyttelsesniveau	IP68
Vægt	720g±5 ％（ ledningslængde ： 10m ）
Ledningsinstruktioner	Hvid: transducer +, sort: transducer -, skærmtråd; (temperaturføler er valgfri )
Admissionskurve		Produktstrukturdiagram

Blokdiagram af ultralydstransducer:

Skematisk diagram af temperatursensor  (model: MF58_502F3470) :


Integreret type Kabelinstruktion:

1. Ledningsinstruktion for transducer: interface (3-pin, 2,54 mm terminal)
Rød: transducer +
Hvid: transducer -
Sort: afskærmning


2. Kabelinstruktion af temperatursensor: interface (3-pin, 2,0 mm terminal)

Rød og sort er temperatursensorledninger

Split type: standard 10m kabel, med hver yderligere 50m kabel, er signaldæmpningen 6dB

Tre-leder ledningsinstruktioner:

    Rød: Transducer +
     Blå: temperatursensor +
     Sort: Offentlig-

 Fire-leder ledningsinstruktioner:

Rød: Transducer +
Gul: Transducer-
Blå, sort: temperatursensor
