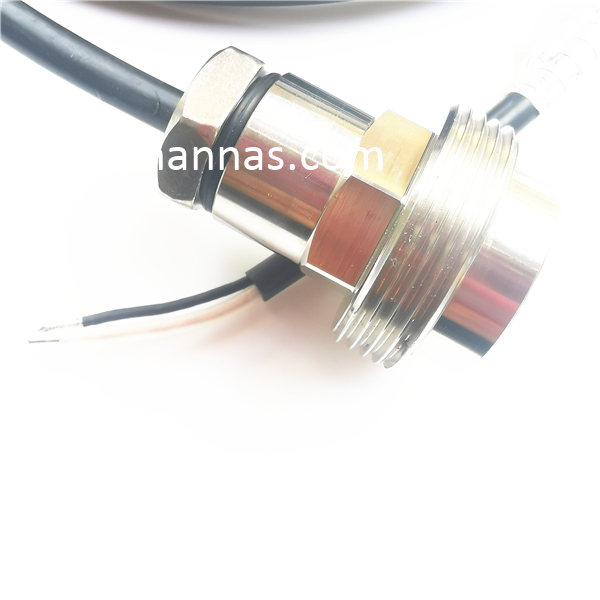

مبدل فلومتر التراسونیک پیزوالکتریک 1 مگاهرتز برای اندازه گیری جریان

مبدل فلومتر التراسونیک پیزوالکتریک زیر آب 1 مگاهرتز برای اندازه گیری جریان

پارامترهای فنی:

موارد	پارامترهای فنی		تصویر
نام	مبدل اولتراسونیک زیر آب 1 مگاهرتز
مدل	PH W-1M-01 RA
فرکانس	5 ± 1 مگاهرتز
فاصله تشخیص	0.05 ～ 3متر
حداقل lmpedance موازی	22Ω±20 ％
ظرفیت	3100pF±20 ％ @1KHz
حساسیت	d riving v ولتاژ : 24 ولت 、فاصله : 0.3m 、دامنه اکو : 700 متر ولت
عملیاتی ولتاژ	اوج ولتاژ ＜ 300Vpp
عملیاتی دما	-40+80 ℃
فشار	≤10 کیلو یا  1 مگا پاسکال
زاویه	(پهنای پرتو )عرض پرتو نیمه توان @-3dB: 2.9°± 10%， زاویه تیز: 6.8°± 10٪
مصالح مسکن	304+PI
استفاده	فلومتر اولتراسونیک
نصب و راه اندازی بعد	برای جزئیات بیشتر به نقشه ساختار محصول مراجعه کنید
سطح حفاظت	IP68
وزن	720g±5 ％ ( طول سیم : 10متر )
دستورالعمل سیم کشی	سفید: مبدل +، سیاه: مبدل -، سیم محافظ؛ (سنسور دما اختیاری است )
منحنی پذیرش		نمودار ساختار محصول

بلوک دیاگرام مبدل اولتراسونیک:

نمودار شماتیک سنسور دما  (مدل: MF58_502F3470) :


دستورالعمل کابل نوع مجتمع:

1. سیم کشی مبدل: رابط (3 پین، ترمینال 2.54 میلی متر)
قرمز: مبدل +
: مبدل -
مشکی: محافظ


دستورالعمل

سفید

نوع تقسیم: کابل استاندارد 10 متری، با هر 50 متر کابل اضافی، تضعیف سیگنال 6 دسی بل است

دستورالعمل های سیم کشی سه هسته ای:

    قرمز: مبدل +
     آبی: سنسور دما +
     مشکی: عمومی-

 دستورالعمل های سیم کشی چهار هسته ای:

قرمز: مبدل +
زرد: مبدل-
آبی، مشکی: سنسور دما
