1MHz piëso-elektriese ultrasoniese vloeimeter-omskakelaar vir vloeimeting

1MHz onderwater piëso-elektriese ultrasoniese vloeimeter-omskakelaar vir vloeimeting

Tegniese parameters:

Items	Tegniese parameters		Beeld
Naam	1MHz onderwater ultrasoniese transducer
Model	PH W-1M-01 RA
Frekwensie	1MHz± 5%
Opsporingsafstand	0.05 ～ 3m
Minimum parallelle lmpedansie	22Ω±20 ％
Kapasitansie	3100pF±20 ％ @1KHz
Sensitiwiteit	dryfspanning ​ V Afstand : 24 、: Echo 0.3m 、Amplitude : 700m V
Bedryf Spanning	Piek Spanning ＜ 300Vpp
Bedryf Temperatuur	-40～ +80℃
Druk	≤10 Kilo of  1MPa
Hoek	(Straalwydte ) Halfkragstraalwydte @-3dB: 2.9°± 10%， Skerp hoek: 6.8°± 10%
Behuisingsmateriaal	304+PI
gebruik	ultrasoniese vloeimeter
Installasie Dimensie	Sien produkstruktuurtekening vir besonderhede
Beskermingsvlak	IP68
Gewig	720g±5 ％（ draadlengte ： 10m ）
Bedradingsinstruksies	Wit: transducer +, swart: transducer -, skilddraad; (temperatuursensor is opsioneel )

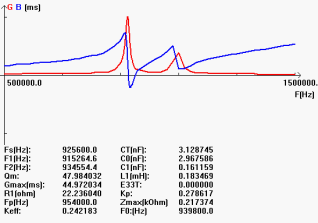

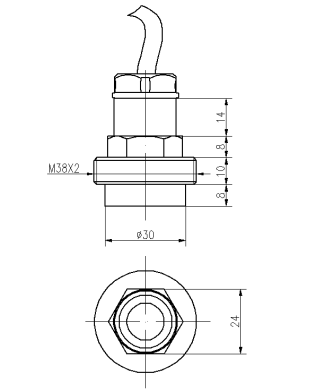

Toelatingskurwe		Produkstruktuurdiagram

Blokdiagram van ultrasoniese transducer:

Skematiese diagram van temperatuursensor  (model: MF58_502F3470) :


Geïntegreerde tipe kabelinstruksie:

1. Bedradingsinstruksie van transducer: koppelvlak (3pen, 2.54mm terminaal)
Rooi: transducer +
Wit: transducer -
Swart: afskerming


2.Kabelinstruksie van temperatuursensor: koppelvlak (3pin, 2.0mm terminaal)

Rooi en swart is temperatuursensorbedrading

Gesplete tipe: standaard 10m kabel, met elke bykomende 50m kabel, is die seinverswakking 6dB

Driekernbedradingsinstruksies:

    Rooi: Transducer +
     Blou: temperatuursensor +
     Swart: Publiek-

 Vierkernbedradingsinstruksies:

Rooi: Transducer +
Geel: Transducer-
Blou, swart: temperatuursensor

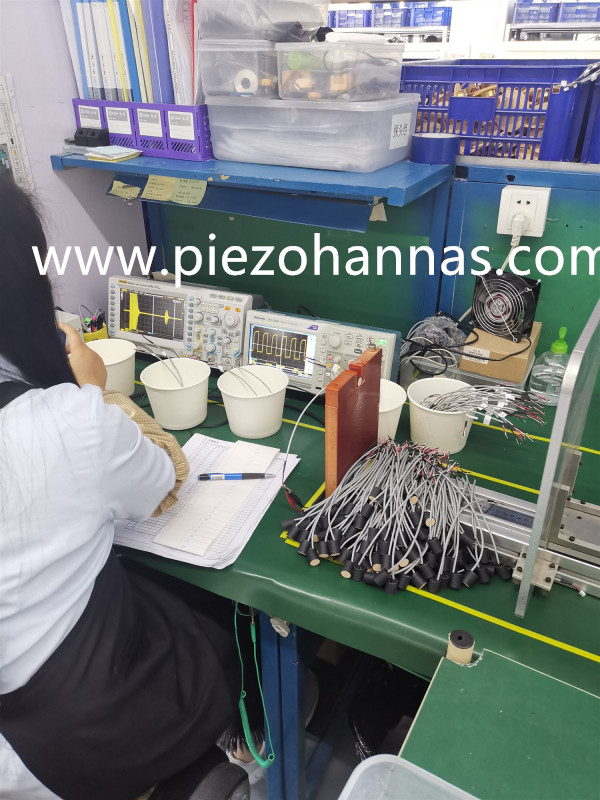

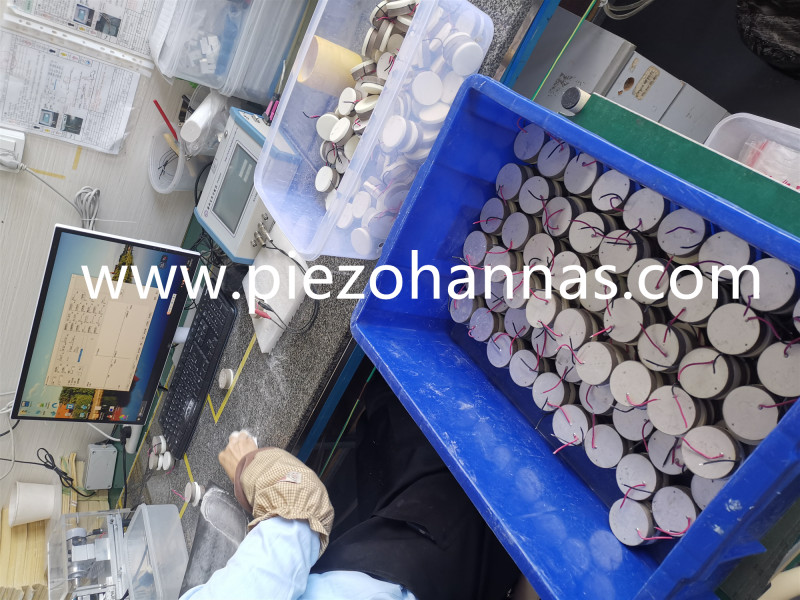

Fabriekskou:
