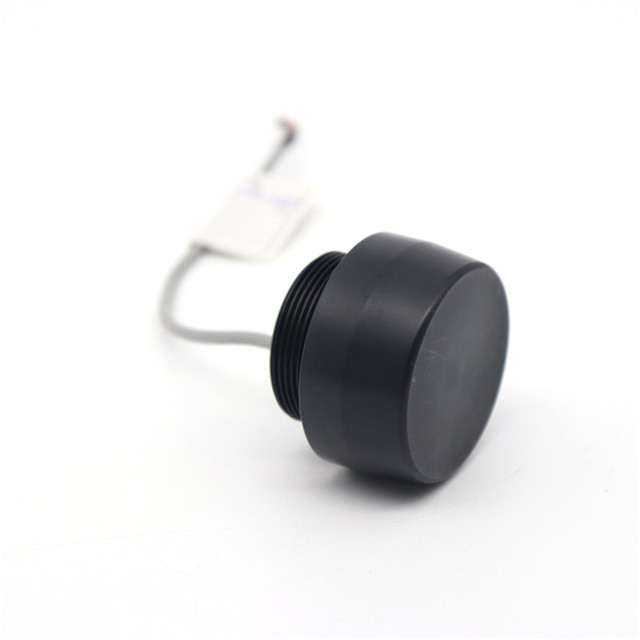

Ультрагукавы пераўтваральнік дыяпазону 50 кГц для вымярэння адлегласці 6 м

Тэхнічныя параметры:

Прадметы	Тэхнічныя параметры		Малюнак
Імя	Ультрагукавой пераўтваральнік 49 кГц
мадэль	PH A-49-08H B
Частата	50± 2кГц
Дыстанцыя выяўлення	0.25～ 6м
Мінімальны паралельны супраціў	200Ω±20 %
Ёмістасць	4000 пФ±20 ％ пры 1 кГц
Адчувальнасць	d riving Voltage : 500Vpp ，Адлегласць : 0.6м 、Амплітуда рэха : 100 мВ
Аперацыйная Напруга	Пікавая Напружанне ＜ 750Vpp
Аперацыйная тэмпература	-40~ +80 ℃
Ціск	≤3 кг або 0,3 МПа
Вугал	(Шырыня прамяня ) Шырыня прамяня на палову магутнасці пры -3 дБ: 9°± 10%， Востры кут: 21°± 10%
Матэрыял корпуса	POM
выкарыстанне	Ультрагукавой вымяральны ўзровень, ультрагукавы антыкалізійны, ультрагукавы далямер
Ўстаноўка Вымярэнне	М38*1,5
Узровень абароны	IP68
Вага	80g±5 %
Інструкцыі па праводцы	Інтэрфейс (3PIN, тэрмінал 2,54 мм): чырвоны плюс, белы мінус, чорны экраніраваны провад;
Крывая адмітансу		Структурная схема прадукту

Блок-схема ультрагукавога датчыка адлегласці:

Прынцыповая схема датчыка тэмпературы  (мадэль: MF58_502F3470) :


Інструкцыя па кабелі інтэграванага тыпу:
1. Інструкцыя па падключэнні датчыка: інтэрфейс (3 кантакты, клема 2,54 мм)
Чырвоны: датчык +
белы: датчык -
Чорны: экранаванне


2. Інструкцыя па кабелю датчыка тэмпературы: інтэрфейс (3 кантакты, клема 2,0 мм)

Чырвоны і чорны - гэта датчыкі тэмпературы праводка

Тып раздзялення: стандартны 10-метровы кабель, з кожнымі дадатковымі 50 метрамі кабеля згасанне сігналу складае 6 дБ

Інструкцыі па трохжыльным праводцы:

    чырвоны: пераўтваральнік +
     сіні: датчык тэмпературы +
     чорны: публічны

 - інструкцыі па падключэнні чатырохжыльных праводак:

чырвоны: пераўтваральнік +
жоўты: пераўтваральнік -
сіні, чорны: датчык тэмпературы

Што ўваходзіць у стварэнне пераўтваральніка?

Асноўным кампанентам датчыка глыбіні з'яўляецца п'езакерамічны элемент. Гэта частка, якая пераўтворыць электрычныя імпульсы ў гукавыя хвалі, і калі рэха вяртаецца, п'езакерамічны элемент пераўтворыць гукавыя хвалі назад у электрычную энергію. Пьезокерамические элементы часцей за ўсё маюць форму дыска, але таксама могуць мець форму бруска або кольца. Датчык можа ўтрымліваць адзін элемент або шэраг элементаў, звязаных разам, якія называюцца масівам. Датчык складаецца з шасці асобных кампанентаў:

Ультрагукавое вымярэнне ўзроўню



Ультрагукавое вымярэнне ўзроўню з дапамогай ультрагукавых датчыкаў забяспечвае бесперапыннае, бескантактавае і неабслугоўванае вымярэнне ўзроўню вадкасцяў, паст, асадкаў і парашкападобных да буйных сыпкіх матэрыялаў. На вымярэнне не ўплывае дыэлектрычная пранікальнасць, шчыльнасць або вільготнасць, а таксама не ўплывае назапашванне з-за эфекту самаачышчэння датчыкаў. Азнаёмцеся з шырокім асартыментам прылад Prosonic для ультрагукавога вымярэння ўзроўню і націсніце кнопку ніжэй.

Ультрагукавой метад з'яўляецца правераным, а таксама эканамічна эфектыўным рашэннем для вымярэння ўзроўню ў вадкасцях і сыпкіх целах. Інструменты даступныя ў кампактным або асобным выкананні. Гэты прынцып вымярэння характарызуецца простым планаваннем і зборкай, хуткім і бяспечным уводам у эксплуатацыю, доўгім тэрмінам службы і зніжэннем выдаткаў на тэхнічнае абслугоўванне. Тыповыя вобласці прымянення ўключаюць абразіўныя і агрэсіўныя асяроддзя, нават у цяжкіх умовах навакольнага асяроддзя.



 Ультрагукавы датчык выпраменьвае ультрагукавыя імпульсы, паверхня носьбіта адлюстроўвае сігнал, і датчык выяўляе яго зноў. Час палёту адлюстраванага ультрагукавога сігналу прама прапарцыйны пройдзенай адлегласці. Пры вядомай геаметрыі рэзервуара ўзровень можна разлічыць.
