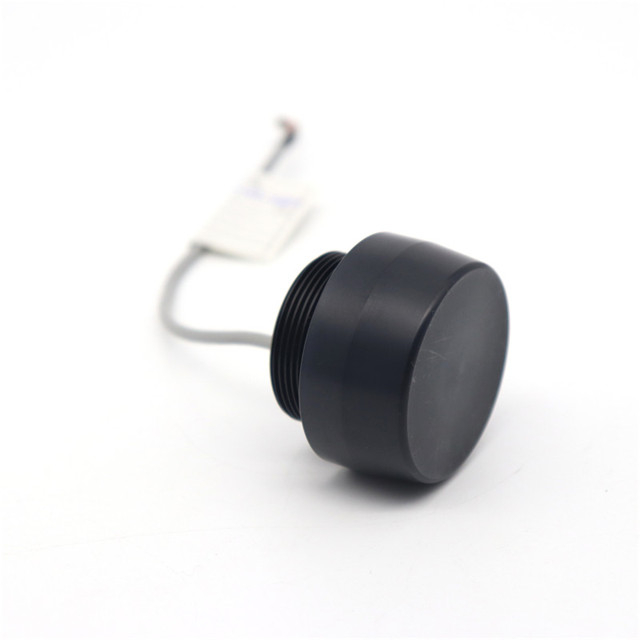

50KHz ultrazvučni pretvornik dometa za mjerenje udaljenosti od 6M

Tehnički parametri:

Predmeti	Tehnički parametri		Slika
Ime	49KHz ultrazvučni pretvarač
Model	PH A-49-08H B
Frekvencija	50± 2KHz
Udaljenost detekcije	0.25～ 6m
Minimalna paralelna impedancija	200Ω±20 ％
Kapacitet	4000pF±20 ％ @1KHz
Osjetljivost	Pogonski napon : 500Vpp ，Udaljenost : 0.6m 、Amplituda odjeka : 100mV
Operativni Napon	Vrh Napon ＜ 750Vpp
Operativni Temperatura	-40～ +80 ℃
Pritisak	≤3 kilograma ili 0,3 MPa
Kut	(Širina snopa ) Širina snopa pola snage @ -3dB:9°± 10%， Oštar kut: 21°± 10%
Materijal kućišta	POM
korištenje	Ultrazvučni mjerač razine, ultrazvučni sustav protiv sudara, ultrazvučni daljinomjer
Montaža Dimenzija	M38*1,5
Razina zaštite	IP68
Težina	80g±5 ％
Upute za ožičenje	Sučelje (3PIN, 2,54 mm terminal): crveni plus, bijeli minus, crna oklopljena žica;
Krivulja admitancije		Dijagram strukture proizvoda

Blok dijagram ultrazvučnog pretvarača udaljenosti:

Shematski dijagram temperaturnog senzora  (model: MF58_502F3470) :


Integrirani tip Upute za kabel:
1. Upute za ožičenje sonde: sučelje (3pin, 2,54 mm terminal)
Crveno: sonda +
bijelo: sonda -
crno: oklop


2. Kabelske upute za temperaturni senzor: sučelje (3pin, 2,0 mm terminal)

Crveno i crno su temperaturni senzor ožičenje

Razdvojeni tip: standardni kabel od 10 m, sa svakih dodatnih 50 m kabela, slabljenje signala je 6 dB

Upute za trožilno ožičenje:

    Crveno: sonda +
     plavo: temperaturni senzor +
     crno: javno

 - Upute za četverožilno ožičenje:

crveno: sonda +
žuto: sonda -
plavo, crno: temperaturni senzor

Što ulazi u izradu sonde?

Glavna komponenta dubinskog pretvarača je piezokeramički element. To je dio koji pretvara električne impulse u zvučne valove, a kada se odjeci vrate, piezokeramički element pretvara zvučne valove natrag u električnu energiju. Piezokeramički elementi su najčešće u obliku diska, ali mogu biti i u obliku šipke ili prstena. Pretvornik može sadržavati jedan element ili niz elemenata povezanih zajedno koji se nazivaju niz. Pretvornik se sastoji od šest odvojenih komponenti:

Ultrazvučno mjerenje razine



Ultrazvučno mjerenje razine s ultrazvučnim senzorima omogućuje kontinuirano, beskontaktno i bez održavanja mjerenje razine tekućina, pasta, taloga i praškastih do grubih rasutih materijala. Na mjerenje ne utječu dielektrična konstanta, gustoća ili vlažnost, a također ne utječe nakupljanje zbog učinka samočišćenja senzora. Provjerite široku ponudu Prosonic uređaja za ultrazvučno mjerenje razine i kliknite na gumb ispod.

Ultrazvučna metoda je dokazano, kao i isplativo rješenje za mjerenje razine u tekućinama i rasutim krutim tvarima. Instrumenti su dostupni kao kompaktne ili zasebne verzije. Ovaj mjerni princip karakterizira jednostavno planiranje i montaža, brzo i sigurno puštanje u rad, dug životni vijek i smanjeni troškovi održavanja. Tipične primjene uključuju abrazivne i agresivne medije, čak i u teškim uvjetima okoline.



 Ultrazvučni senzor emitira ultrazvučne impulse, površina medija reflektira signal i senzor ga ponovno otkriva. Vrijeme leta reflektiranog ultrazvučnog signala izravno je proporcionalno prijeđenoj udaljenosti. S poznatom geometrijom spremnika razina se može izračunati.
