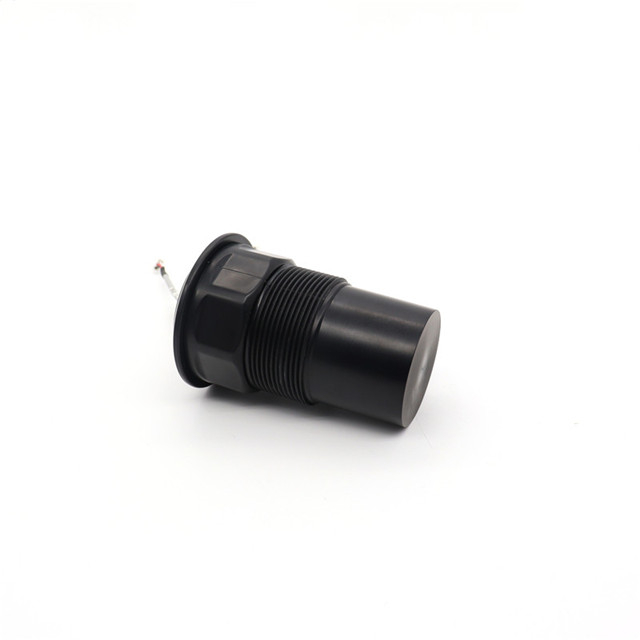

PHA-40-12E-F
П'езаханнас
PHA-40-12E-F
Ультрагукавы датчык ўзроўню 40 кГц для ультрагукавых датчыкаў узроўню
Тэхнічныя параметры:
Прадметы |
Тэхнічныя параметры |
Малюнак |
|
Імя |
40 кГц пераўтваральнік E тыпу （ раздзелены тып ） |
|
|
мадэль |
PHA-40-12E-F |
||
Частата |
40 кГц ± 5% |
||
Дыстанцыя выяўлення |
0.5～ 12 м |
||
Мінімум Паралельны імпеданс |
400Ω±20 % |
||
5000 пФ±20 ％ пры 1 кГц |
|||
Адчувальнасць |
Кіруючае напружанне : 700Vpp. ，Адлегласць : 0.6m， Амплітуда рэха : 430 мВ |
||
Пікавая Напружанне < 1500VPP |
|||
-40~ +80 ℃ |
|||
≤3 кіло або 0,3 МПа |
|||
|
(Шырыня прамяня ) Шырыня прамяня на палавіннай магутнасці@-3 дБ:10°±2， Востры кут:23°±3 |
||
корпуса Матэрыял |
АБС |
||
Выкарыстанне |
Ультрагукавы ўзровень датчык,Маніторынг,Устойлівы да збояў, Бяспека |
||
пад'ёмная разьба : M32×1,5， Дно з разьбой : M60×2 або G2A |
|||
Узровень абароны |
IP68 |
||
Вага |
930 г±5 ％ （ даўжыня ： 10M ） |
||
Інструкцыя па праводцы |
падзелены тып（чатырохправадны）：Чырвоны: пераўтваральнік +、белы: пераўтваральнік -、сіні，чорны:датчык тэмпературы（MF58）； раздзелены тып （ Трохправадны ）： Чырвоны: пераўтваральнік + 、сіні: датчык тэмпературы + 、чорны : Агульная лінія －；
|
||
Крывая адмітансу |
Структурная схема прадукту |
||
|
|
||
Тэставая схема пераўтваральніка:
Ультрагукавой датчык ўзроўню
ультрагукавыя датчыкі / датчыкі ўзроўню вымяраюць адлегласць з дапамогай ультрагукавых хваль. Галоўка датчыка выпраменьвае ультрагукавую хвалю і прымае хвалю, адлюстраваную ад мэты. ультрагукавыя датчыкі / датчыкі ўзроўню вымяраюць адлегласць да мэты, вымяраючы час паміж выпраменьваннем і прыёмам.
прыкладання :Відарыс
