PHA-40-12E-F
پیزوهاناس
PHA-40-12E-F

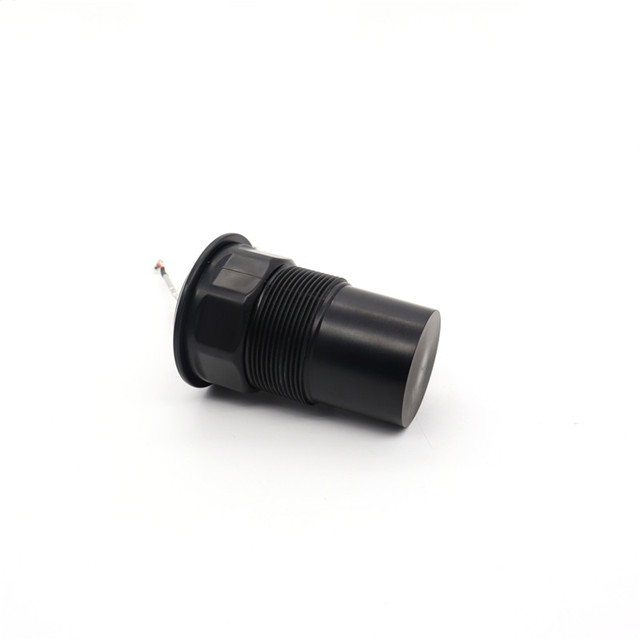

مبدل سطح اولتراسونیک 40 کیلوهرتز برای سنسورهای سطح اولتراسونیک
پارامترهای فنی:
موارد |
پارامترهای فنی |
تصویر |
|
نام |
40 کیلوهرتز مبدل E نوع ( نوع جدا شده ) |
|
|
مدل |
PHA-40-12E-F |
||
فرکانس |
± 40 کیلوهرتز5 |
||
فاصله تشخیص |
0.5- 12 متر |
||
حداقل lmpedance موازی |
400Ω ± 20 درصد |
||
5000pF ± 20 ％ @1KHz |
|||
حساسیت |
ولتاژ رانندگی : 700Vpp ，فاصله : 0.6 متر， دامنه اکو : 430mV |
||
-40+80 ℃ |
|||
≤3 کیلو یا 0.3 مگا پاسکال |
|||
|
(پهنای پرتو ) عرض پرتو نیمه توان@-3dB:10°±2، زاویه تیز: 3±23 درجه |
||
مسکن مصالح |
ABS |
||
استفاده |
اولتراسونیک سطح سنج,نظارت,ضد تصادف, امنیت |
||
نخ بالابر : M32×1.5， پایین با نخ : M60×2 یا G2A |
|||
سطح حفاظت |
IP68 |
||
وزن |
930 گرم ± 5 ％ （ طول : 10M ） |
||
دستورالعمل سیم کشی |
نوع جدا شده (چهار سیم): قرمز: مبدل +،سفید： مبدل -، آبی، مشکی: سنسور دما (MF58)؛ نوع جدا شده ( سه سیم ): قرمز: مبدل + 、آبی: سنسور دما + 、مشکی : خط مشترک -
|
||

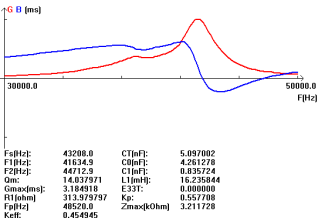

منحنی پذیرش |
نمودار ساختار محصول |
||
|
|
||
شماتیک مدار تست مبدل:
کاربرد سنسور سطح اولتراسونیک
سنسورهای اولتراسونیک / سطح با استفاده از امواج مافوق صوت فاصله را اندازهگیری میکنند. سر حسگر یک موج اولتراسونیک ساطع میکند و موج منعکس شده را از هدف دریافت میکند. سنسورهای اولتراسونیک / سطح فاصله تا هدف را با اندازهگیری زمان بین انتشار و دریافت اندازهگیری میکنند.
تصویر برنامه :
