Pasgemaakte enkelkanaal-kragversterker vir akoestiese transducer

Pasgemaakte enkelkanaal-kragversterker vir akoestiese transducer

Bandwydte (-3dB): 10 kHz – 150 kHz

Maksimum uitsetspanning: 850 Vp-p (±425 Vp)

Wins: 0 – 300x

Insetimpedansie: 10 kΩ

Inleiding

'n Enkelkanaal kragversterker. Dit lewer 'n maksimum uitsetspanning van 850 Vp-p (±425 Vp) en 'n maksimum uitsetstroom van 2.12 Ap. Dit is versoenbaar met hoofstroom seingenerators om presiese seinversterking te verkry.

Invoer

Beskik oor 'n BNC-invoerkoppelvlak; ondersteun 'n insetgolfvormamplitude van 0–10 Vp-p (maks) en het 'n insetimpedansie van 10 kΩ.

Uitset

Gebruik piesangprop-uitsetterminale; verskaf 'n maksimum uitsetspanning van 850 Vp-p (±425 Vp) en 'n maksimum uitsetstroom van 2.12 Ap.

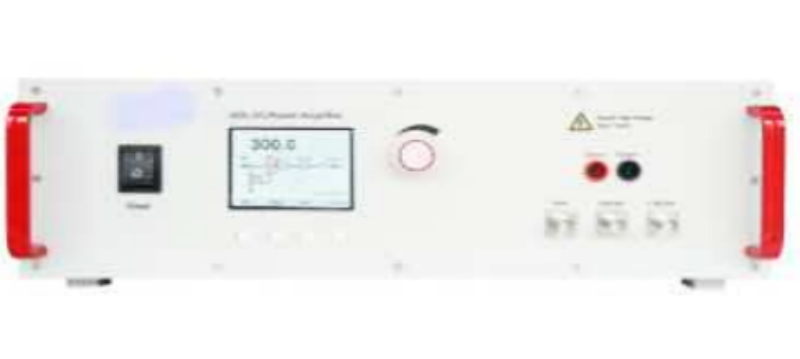

LCD-skerm

Toegerus met 'n LCD-beheerpaneel wat toestelstatus en parameters dinamies vertoon; die koppelvlak is intuïtief, duidelik en maklik om te gebruik.

Spanningstoename

Digitaal beheerde spanningstoename verstelbaar van 0 tot 300x, met beide growwe (1-stap) en fyn (0.1-stap) aanpassingsmodusse. Gekombineer met die LCD-versterkingskerm, maak dit voorsiening vir vinnige aanpassing tot die verlangde spanningsvlak.

Monitor poorte

10 mV/V Monitor: Spanningmoniteringpoort; kan aan 'n ossilloskoop gekoppel word vir intydse monitering van die uitsetspanning.

1 V/A Monitor: Huidige moniteringpoort; kan aan 'n ossilloskoop gekoppel word vir intydse monitering van die uitsetstroom.

Model	SF-18TY
Uitset formaat	Enkel-einde uitset
Bandwydte (-3dB)	10kHz~150kHz
Maksimum uitsetspanning	850Vp-p(±425Vp)
Maksimum uitsetstroom	2.12 Ap
Maksimum uitsetkrag	901Wp
Spanningstoename	x0~300 (1 stap/0.1 stap)
Insetweerstand	10kΩ
Uitsetimpedansie	200Ω
Lasimpedansiereeks R	180Ω≤R≤1kΩ
Insetamplitude	0~10Vp-pMAX
Uitsetspanningsfout	≤±3%FS@30kHz
Spanningsmonitering	10mV/N(±5%@Output,FS)
Huidige monitering	1V/A(±5%@Output,FS)
Invoerkoppelvlak	BNC
Uitset-koppelvlak	4 mm Piesangsok
Versmelt	10A/250V
Uitsetbeskerming	Oortemperatuurbeskerming, oorstroombeskerming
Seingrond	Gekoppel aan die onderstel en die kragkabelgrond.

Toevoerspanning:	AC110V~240V,50/60Hz
Bedryfstemperatuur:	0℃~45℃
Bergingstemperatuur:	-20℃~50℃
Bedryfs humiditeit:	≤80% RH, Geen kondensasie nie
Waarborg:	3 Jaar
Afmetings:	440*149*453 mm (breedte x hoogte x diepte)
Bestelinligting
Model:	SF-18TY
Spesifikasies:	10kHz~150kHz(-3dB) Kragversterker
Aanhegsels:	Kragkoord (1), BNC-kabels (3), USB-kabel (1), Uitsetkabelstel (1), lont (1); Gebruikershandleiding, vinnige begingids, sertifikaat van ooreenstemming, kalibrasiesertifikaat en paklys (1 kopie elk).
