200KHz ultrasoniese transducer vir ultrasoniese vlakmeting

      200KHz ultrasoniese transducer vir ultrasoniese vlakmeting

Tegniese parameters:

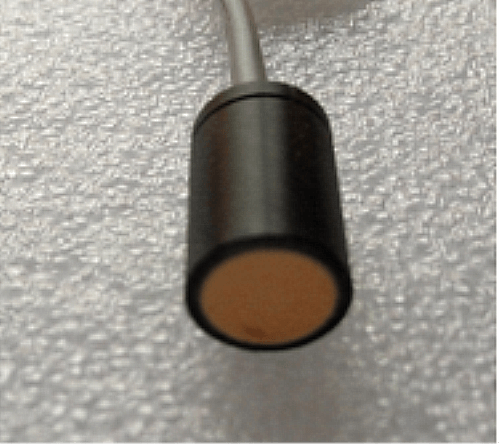

Items	Tegniese parameters		Beeld
Naam	200KHz ultrasoniese transducer
Model	PHA-200-01DA
Frekwensie	200KHz±5%
Opsporingsafstand	0.10～ 1,5 m
Minimum Parallelle lmpedansie	1000Ω±20 ％
Kapasitansie	1980pF±20 ％ @1KHz
Sensitiwiteit	Aandryfspanning : 800Vpp ，Afstand: 0.3m， Echo Amplitude : 26mV
Bedryf Spanning	Piek Spanning ＜ 1000 VPP
Bedryf Temperatuur	-40～ +80℃
Druk	≤3 Kilo of  0.3MPa
Hoek	(Straalwydte ) Halfkragstraalwydte@-3dB:10°±2， Skerp hoek: 23°±4
Behuisingsmateriaal	POM
Gebruik	Ultrasoniese vlak peil,Monitering,Botsvaste, Sekuriteit
Installasie Dimensie	afmeting: 12*17
Beskermingsvlak	IP68
Gewig	5g±5 ％（ Lengte ： 10 cm ）
Bedradingsinstruksies	geïntegreerde tipe: konneksie ： Rooi+，Wit-，Swart: afgeskermde draad；
Toelatingskurwe		Produkstruktuurdiagram

 Toetskringskema van transducer:



Ultrasoniese vlakmetingstoepassing:

Die werkingsbeginsel van die ultrasoniese vlakmetingsensor is dat die ultrasoniese puls wat deur die transducer (sonde) gestuur word, aan die oppervlak van die gemete medium voldoen en teruggekaats word. 'n Deel van die gereflekteerde eggo word deur dieselfde transducer ontvang en in 'n elektriese sein omgeskakel. Ultrasoniese pulse versprei teen die spoed van klankgolwe. Die tydsinterval vanaf die uitstuur tot die ontvangs van ultrasoniese pulse is eweredig aan die afstand vanaf die transducer na die oppervlak van die gemete medium. Die verwantskap tussen hierdie afstandwaarde S en die spoed van klank C en die transmissietyd T kan gebruik word

Omdat die uitgesaaide ultrasoniese puls 'n sekere breedte het, oorvleuel die gereflekteerde golf en die uitgesaaide golf in 'n klein area naby die transducer en kan dit nie geïdentifiseer word nie, en die afstandwaarde kan nie gemeet word nie. Hierdie area word die meting dooie sone genoem. Die grootte van die dooie sone hang af van die model van die ultrasoniese vlakmeter.

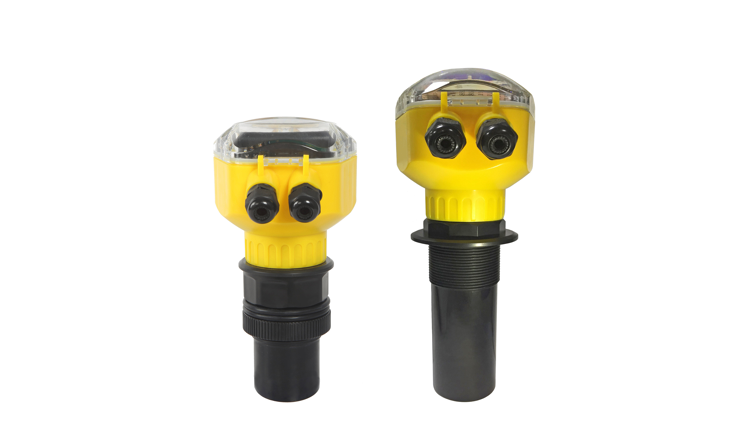

Ultrasoniese vlakmetingsbeelde:
