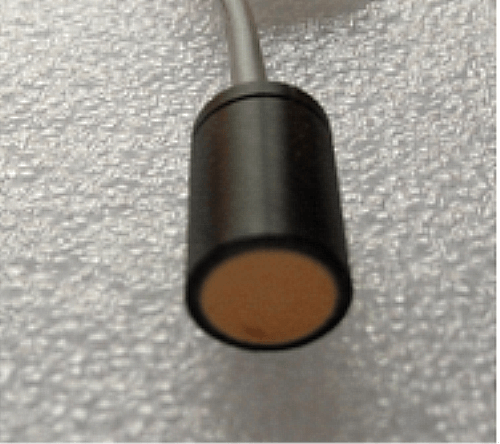

Ультрагукавы пераўтваральнік 200 кГц для ультрагукавога вымярэння ўзроўню

      Ультрагукавы пераўтваральнік 200 кГц для ультрагукавога вымярэння ўзроўню

Тэхнічныя параметры:

Прадметы	Тэхнічныя параметры		Малюнак
Імя	Ультрагукавой пераўтваральнік 200 кГц
мадэль	ПХА-200-01ДА
Частата	200 кГц±5%
Дыстанцыя выяўлення	0.10～ 1,5 м
Мінімум Паралельны імпеданс	1000Ω±20 %
Ёмістасць	1980pF±20 ％ @1KHz
Адчувальнасць	Кіруючае напружанне : 800Vpp. ，Адлегласць: 0.3m， Амплітуда рэха : 26 мВ
Аперацыйная Напруга	Пікавая Напружанне < 1000 VPP
Аперацыйная тэмпература	-40~ +80 ℃
Ціск	≤3 кг або  0,3 МПа
Вугал	(Шырыня прамяня ) Шырыня прамяня на палавіннай магутнасці@-3 дБ:10°±2， Востры кут: 23°±4
Матэрыял корпуса	POM
Выкарыстанне	Ультрагукавы ўзровень датчык,Маніторынг,Устойлівы да збояў, Бяспека
Ўстаноўка Вымярэнне	Памер: 12*17
Узровень абароны	IP68
Вага	5g±5 ％ ( Даўжыня : 10 см ）
Інструкцыя па праводцы	інтэграваны тып: раз'ём : чырвоны+，белы-，чорны: экранаваны провад；
Крывая адмітансу		Структурная схема прадукту

 Тэставая схема пераўтваральніка:



Дадатак ультрагукавога вымярэння ўзроўню:

Прынцып працы ультрагукавога датчыка вымярэння ўзроўню заключаецца ў тым, што ультрагукавы імпульс, які пасылае пераўтваральнік (зонд), сустракаецца з паверхняй вымяранага асяроддзя і адлюстроўваецца назад. Частка адлюстраванага рэха прымаецца тым жа пераўтваральнікам і пераўтворыцца ў электрычны сігнал. Ультрагукавыя імпульсы распаўсюджваюцца з хуткасцю гукавых хваль. Інтэрвал часу ад перадачы да прыёму ультрагукавых імпульсаў прапарцыйны адлегласці ад пераўтваральніка да паверхні вымяранай асяроддзя. Можна выкарыстаць залежнасць паміж гэтым значэннем адлегласці S і хуткасцю гуку C і часам перадачы T

Паколькі перадаваны ультрагукавой імпульс мае пэўную шырыню, адлюстраваная хваля і перададзеная хваля ў невялікай вобласці паблізу пераўтваральніка перакрываюцца і не могуць быць ідэнтыфікаваныя, а значэнне адлегласці немагчыма вымераць. Гэтая вобласць называецца мёртвай зонай вымярэння. Памер мёртвай зоны залежыць ад мадэлі ультрагукавога ўзроўню.

Выявы ультрагукавога вымярэння ўзроўню:
