Trasduttore ad ultrasuoni da 200 KHz per la misurazione del livello ad ultrasuoni

Condividi su:

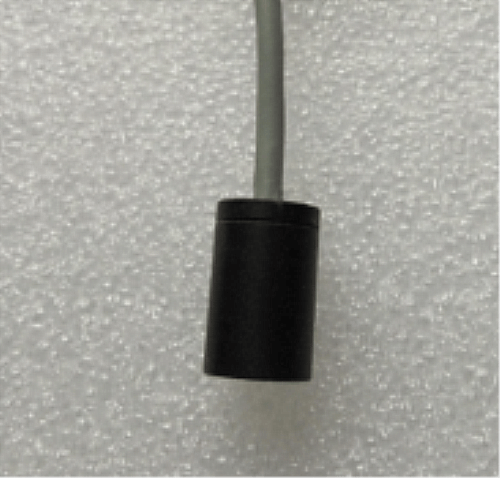

Trasduttore ad ultrasuoni da 200 KHz per la misurazione del livello ad ultrasuoni

200KHz |8° |0,10～1,5| utilizzato per indicatore di livello a ultrasuoni, monitoraggio, protezione dagli urti,
sicurezza

Disponibilità:

Quantità:



Informarsi Aggiungi al carrello

Modello:
PHA-200-01DA
Marca:
Piezohannas
Codice:
PHA-200-01DA

Descrizione del prodotto

Trasduttore ad ultrasuoni da 200 KHz per la misurazione del livello ad ultrasuoni

Parametri tecnici:

Elementi	Parametri tecnici		Immagine
Nome	Trasduttore ultrasonico da 200KHz
Modello	PHA-200-01DA
Frequenza	200KHz±5%
Distanza di rilevamento	0.10~ 1,5 m
Minimo Impedenza parallela	1000Ω±20 %
Capacità	1980pF±20 ％ @1KHz
Sensibilità	Tensione di guida : 800 Vpp. ，Distanza: 0,3 m， Ampiezza dell'eco : 26 mV
Operativo Voltaggio	Picco Voltaggio < 1000 VPP
Operativo Temperatura	-40～ +80℃
Pressione	≤3 chili o 0,3 MPa
Angolo	(Larghezza del fascio ) Larghezza del fascio a metà potenza@-3dB: 10°±2, Angolo acuto: 23°±4
Materiale dell'alloggiamento	POM
Utilizzo	Ultrasonico livello misura,Monitoraggio,A prova di urti, Sicurezza
Installazione Dimensione	dimensione: 12*17
Livello di protezione	IP68
Peso	5g±5 ％（ Lunghezza : 10 cm ）
Istruzioni di cablaggio	tipo integrato: connettore : rosso+, bianco-, nero: cavo schermato;
Curva di ammettenza		Diagramma della struttura del prodotto

Schema del circuito di prova del trasduttore:

20GT7)ETXN3}I3PI2@BY

Applicazione di misurazione del livello a ultrasuoni:

Il principio di funzionamento del sensore di misurazione del livello a ultrasuoni è che l'impulso ultrasonico inviato dal trasduttore (sonda) incontra la superficie del mezzo misurato e viene riflesso. Parte dell'eco riflesso viene ricevuto dallo stesso trasduttore e convertito in segnale elettrico. Gli impulsi ultrasonici si propagano alla velocità delle onde sonore. L'intervallo di tempo tra la trasmissione e la ricezione degli impulsi ultrasonici è proporzionale alla distanza dal trasduttore alla superficie del mezzo misurato. È possibile utilizzare la relazione tra questo valore di distanza S e la velocità del suono C e il tempo di trasmissione T

La formula è: S = CxT / 2.

Poiché l'impulso ultrasonico trasmesso ha una certa larghezza, l'onda riflessa e l'onda trasmessa in una piccola area vicino al trasduttore si sovrappongono e non possono essere identificate, e il valore della distanza non può essere misurato. Quest'area è chiamata zona morta di misurazione. La dimensione della zona morta dipende dal modello dell'indicatore di livello a ultrasuoni.

Immagini di misurazione del livello ad ultrasuoni:
