Transduser Ultrasonik 200KHz untuk Pengukuran Tahap Ultrasonik

      Transduser Ultrasonik 200KHz untuk Pengukuran Tahap Ultrasonik

Parameter teknikal：

barang	Parameter Teknikal		Imej

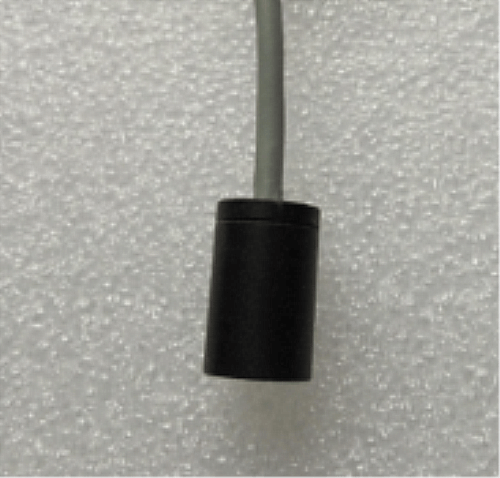

Nama	Transduser ultrasonik 200KHz
Model	PHA-200-01DA
Kekerapan	200KHz±5%
Jarak Pengesanan	0.10～ 1.5m
minimum lmpedans selari	1000Ω±20 ％
Kapasitansi	1980pF±20 ％ @1KHz
Sensitiviti	Voltan Pemanduan ： 800Vpp ，Jarak: 0.3m， Amplitud Gema ： 26mV
Beroperasi Voltan	Puncak Voltan ＜ 1000 VPP
Beroperasi Suhu	-40～ +80 ℃
Tekanan	≤3 Kilo atau  0.3MPa
Sudut	(Lebar Rasuk ) Lebar Rasuk Separuh kuasa@-3dB:10°±2， Sudut Tajam:23°±4
Bahan Perumahan	POM
Penggunaan	Ultrasonik tahap tolok,Pemantauan,kalis ranap, Keselamatan
Pemasangan Dimensi	dimensi: 12*17
Tahap Perlindungan	IP68
Berat badan	5g±5 ％（ Panjang ： 10cm ）
Arahan Pendawaian	jenis bersepadu：penyambung ： Merah+，Putih-，Hitam: wayar terlindung；
Keluk Kemasukan		Gambarajah Struktur Produk

 Skema Litar Ujian Transduser:



Aplikasi Pengukuran Tahap Ultrasonik:

Prinsip kerja sensor pengukuran aras ultrasonik ialah nadi ultrasonik yang dihantar oleh transduser (probe) memenuhi permukaan medium yang diukur dan dipantulkan kembali. Sebahagian daripada gema yang dipantulkan diterima oleh transduser yang sama dan ditukar kepada isyarat elektrik. Denyutan ultrasonik merambat pada kelajuan gelombang bunyi. Selang masa dari menghantar kepada menerima denyutan ultrasonik adalah berkadar dengan jarak dari transduser ke permukaan medium yang diukur. Hubungan antara nilai jarak S ini dengan kelajuan bunyi C dan masa penghantaran T boleh digunakan

Oleh kerana nadi ultrasonik yang dihantar mempunyai lebar tertentu, gelombang yang dipantulkan dan gelombang yang dihantar di kawasan kecil berhampiran dengan transduser bertindih dan tidak dapat dikenal pasti, dan nilai jarak tidak dapat diukur. Kawasan ini dipanggil zon mati pengukuran. Saiz zon mati bergantung pada model tolok aras ultrasonik.
