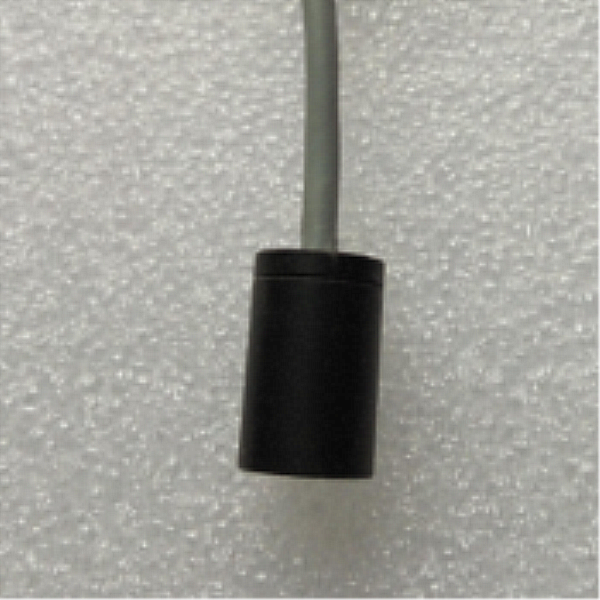

200KHz Ultrasoniese Transducer 1M Afstand vir Ultrasoniese Vlakmeter

    200KHz Ultrasoniese Transducer 1M Afstand vir Ultrasoniese Vlakmeter

Tegniese parameters:

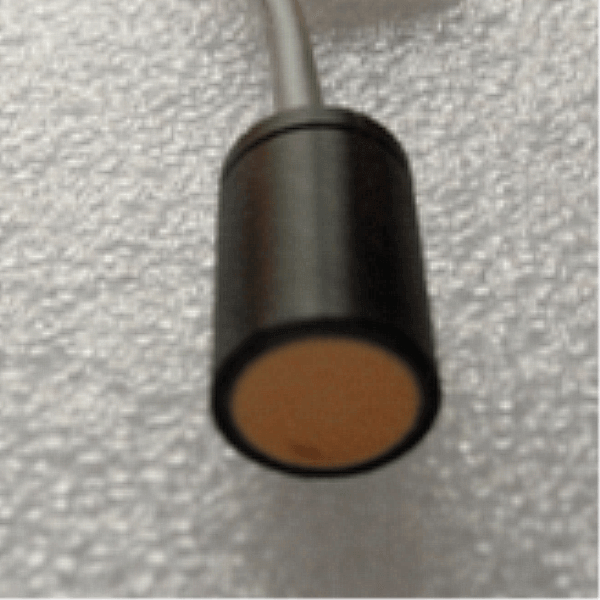

Items	Tegniese parameters		Beeld
Naam	200KHz  ultrasoniese transducer
Model	PH A-200-01D B
Frekwensie	200KHz± 5%
Opsporingsafstand	0.10～ 1,5 m
Minimum parallelle lmpedansie	1000Ω±20 ％
Kapasitansie	1980pF±20 ％ @1KHz
Sensitiwiteit	las dryfspanning ​​: 800Vpp ，Afstand : 0.3m， Echo Amplitude : 25mV
Bedryf Spanning	Piek Spanning ＜ 1000 Vpp
Bedryf Temperatuur	-40～ +80℃
Druk	≤3Kilos of  0.3MPa
Hoek	(Straalwydte ) Halfkragstraalwydte@-3dB:10°± 10%， Skerp hoek: 23°± 10%
Behuisingsmateriaal	POM
gebruik	Ultrasoniese vlakmeter, monitering, anti-botsing, sekuriteit
dimensie	afmeting ：： 11*17
Beskermingsvlak	IP68
Gewig	7g±5 ％（ draadlengte ： 25cm ）
Bedradingsinstruksies	koppelvlak: rooi: transducer +, wit: transducer -, swart: afgeskermde draad, (temperatuursensor is opsioneel)

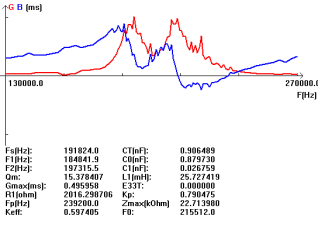

Toelatingskurwe		Produkstruktuurdiagram

Blokdiagram van ultrasoniese afstand transducer:

Skematiese diagram van temperatuursensor  (model: MF58_502F3470) :


Geïntegreerde tipe kabelinstruksie:

1. Bedradingsinstruksie van transducer: koppelvlak (3pen, 2.54mm terminaal)
Rooi: transducer +
Wit: transducer -
Swart: afskerming


2.Kabelinstruksie van temperatuursensor: koppelvlak (3pin, 2.0mm terminaal)

Rooi en swart is temperatuursensorbedrading

Gesplete tipe: standaard 10m kabel, met elke bykomende 50m kabel, is die seinverswakking 6dB

Driekernbedradingsinstruksies:

    Rooi: Transducer +
     Blou: temperatuursensor +
     Swart: Publiek-

 Vierkernbedradingsinstruksies:

Rooi: Transducer +
Geel: Transducer-
Blou, swart: temperatuursensor

Wat gaan in die maak van 'n transducer?

Die hoofkomponent van 'n diepte-omskakelaar is die piëzokeramiese element. Dit is die deel wat elektriese pulse in klankgolwe omskakel, en wanneer die eggo's terugkeer, skakel die piëzokeramiese element die klankgolwe terug in elektriese energie. Piezokeramiese elemente is meestal in 'n skyfvorm, maar hulle kan ook in die vorm van 'n staaf of 'n ring wees. 'n Transducer kan een element of 'n reeks elemente bevat wat aan mekaar gekoppel is, wat 'n skikking genoem word. 'n Transducer bestaan ​​uit ses afsonderlike komponente:
