високоякісний ультразвуковий перетворювач 1 МГц для вимірювання глибини 3M

  Високоякісний ультразвуковий перетворювач 1 МГц для вимірювання глибини 3M



 1. Вступ



ехолота Підводний перетворювач  використовує ультразвукові хвилі для передачі під водою та відбивається, коли вони зустрічаються з вимірюваним об’єктом. Він може визначати відстань між датчиком і вимірюваним об’єктом, а потім передавати їх на кораблі, буї, підводні безпілотні літальні апарати тощо. Як ехолот, його також можна використовувати для вимірювання відстані під водою.



Рівень захисту виробу досягає рівня IP68, і його можна замочувати на тривалий час під водою на глибині 100 метрів без пошкоджень. (Зауважте, що частина кабельного виходу приладу повинна бути надійно загерметизована після підключення, щоб уникнути попадання води)



2. Технічні параметри:

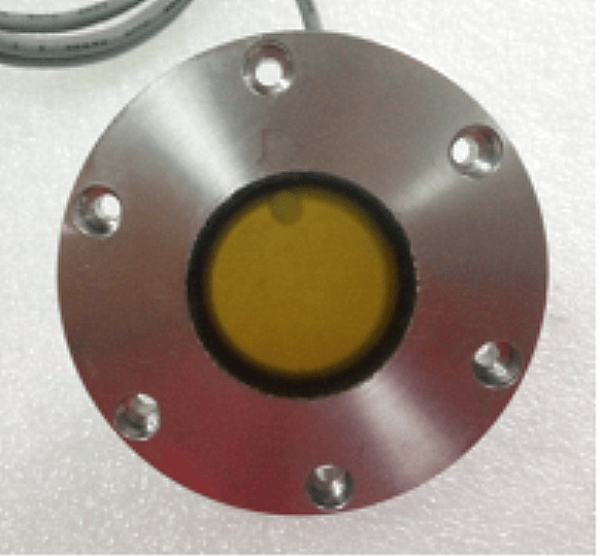

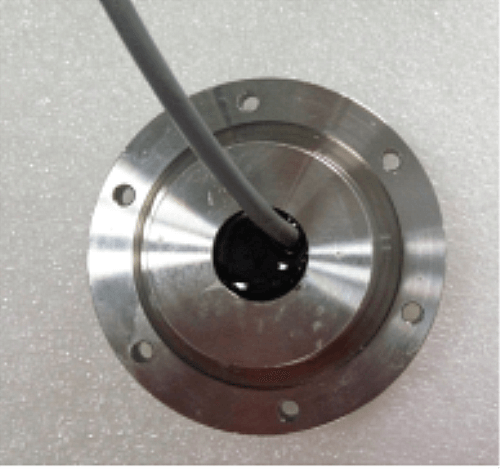

Предмети	Технічні параметри		Зображення
Ім'я	1 МГц Підводний ультразвуковий перетворювач
Модель	PH W- 1M-W
Частота	1M Гц ± 5%
Відстань виявлення	0.10 ～ 3,0 м
мінімум Паралельний імпеданс	15Ω±20 ％
Ємність	2500pF±20 ％ @1KHz
Чутливість	Робоча напруга: 24 Vpp, відстань: 0,3 м, Амплітуда відлуння: 2,0 В
Операційна Напруга	пік Напруга <300VPP
Операційна температура	-10～ + 50 ℃
Тиск	5МПа
Кут	(Ширина променя ) Ширина променя половинної потужності@-3 дБ: 3,0°±0,5， Гострий кут: 7,0°±1
корпусу Матеріал	316
Використання	підводний далекомір
монтаж Розмір	Перегляньте креслення конструкції виробу
Рівень захисту	IP68
вага	270g±5 ％（ L довжина : 1 м ）
Інструкції з підключення	Червоний+，Білий-； жовтий、білий：в два полюси  терморецептора MF58;
Крива адмітансу		Структурна схема продукту





3. Принципова схема датчика температури перетворювача, принципова схема випробувального кола
