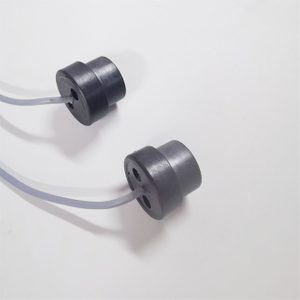

Ультразвукові перетворювачі революціонізували наш спосіб взаємодії з різними технологіями, від медичної діагностики до промислового застосування. Ці пристрої, які перетворюють електричні сигнали в ультразвукові хвилі та навпаки, відіграють вирішальну роль у неруйнівному контролі, медичній візуалізації та характеристиках матеріалів. Розуміння складності та різновидів Ультразвукові перетворювачі важливі для професіоналів, які прагнуть оптимізувати їх використання в конкретних програмах. У цій статті детально описано типи ультразвукових перетворювачів, їх застосування та важливі фактори, які слід враховувати при виборі відповідного датчика для ваших потреб.
Ультразвукові перетворювачі бувають різних форм, кожна з яких призначена для виконання певних функцій і застосувань. У наступних розділах наведено поглиблений аналіз найпоширеніших типів ультразвукових перетворювачів, їх унікальних особливостей і типового використання.
Лінійні перетворювачі характеризуються розташуванням п'єзоелектричних кристалів по прямій лінії. Ці кристали, часто виготовлені з таких матеріалів, як кварц, кераміка або сіль Рошель, випромінюють ультразвукові хвилі, коли подається електрична напруга. Лінійні перетворювачі широко використовуються в програмах, що вимагають зображення з високою роздільною здатністю, наприклад, медичне ультразвукове дослідження та детальний огляд матеріалів. Їхня здатність виробляти високочастотні сфокусовані ультразвукові хвилі робить їх безцінними у виявленні дрібних дефектів у матеріалі.
Також відомі як конвексні перетворювачі, стандартні перетворювачі мають вигнуте розташування п’єзоелектричних елементів. Ця кривизна забезпечує ширше поле зору та глибше проникнення ультразвукових хвиль, що робить їх ідеальними для дослідження великих площ або більш товстих матеріалів. Стандартні датчики зазвичай використовуються в медичній діагностиці для візуалізації внутрішніх органів або в промислових умовах для перевірки великих компонентів.
Перетворювачі з фазованою решіткою складаються з кількох невеликих ультразвукових елементів, як правило, від 16 до 256, кожен з яких керується окремо. Ця конфігурація дозволяє здійснювати електронне керування та фокусування ультразвукового променя без фізичного переміщення перетворювача. Регулюючи час імпульсів, випромінюваних кожним елементом, промінь може проходити через область або фокусуватися на певній точці, підвищуючи швидкість і точність огляду. Перетворювачі з фазованою решіткою є універсальними і можуть використовуватися як для контактних, так і для занурених перевірок. Вони особливо корисні в програмах, де простір обмежений або використовуються складні геометрії, наприклад, при перевірці зварних швів або оцінці композитних матеріалів.
Імерсійні перетворювачі призначені для використання в рідкому середовищі, як правило, у воді, яка служить сполучним агентом між перетворювачем і досліджуваним зразком. Цей метод усуває потребу в прямому контакті та забезпечує рівномірне з’єднання, що особливо корисно під час автоматизованих перевірок. Імерсійні перетворювачі можна сфокусувати для підвищення чутливості та роздільної здатності, що робить їх придатними для виявлення дефектів у компонентах складної форми, наприклад, з канавками, порожнинами або нерівними поверхнями. Додатки включають високошвидкісне сканування, зображення та тестування наскрізної передачі.
Двоелементні перетворювачі містять два п’єзоелектричні кристали, розділені акустичним бар’єром в одному корпусі. Один кристал діє як передавач, випромінюючи ультразвукові хвилі, а інший служить приймачем. Кристали розташовані під кутом один до одного, створюючи V-подібний звуковий шлях, який покращує роздільну здатність у ближньому полі. Ця конфігурація особливо ефективна для вимірювання залишкової товщини стінки під час моніторингу корозії та перевірки матеріалів із шорсткими або нерівними задніми стінками. Двоелементні перетворювачі також використовуються для виявлення пористості, включень і тріщин у виливках і поковках.
Перетворювачі кутового променя використовують клин для введення ультразвукових хвиль у випробний зразок під певним кутом. Кутові хвилі, заломлені зсувні або поздовжні хвилі, є корисними для перевірки зварних швів і виявлення дефектів, які не є перпендикулярними до поверхні. Вибравши відповідний клин, користувачі можуть налаштувати датчик відповідно до конкретних вимог до перевірки, таких як доступ до важкодоступних місць або пристосування до умов високої температури. Перетворювачі кутового променя є важливими інструментами для перевірки зварних швів і дефектоскопії, де потрібне кутове падіння.
Перетворювачі лінії затримки включають змінну лінію затримки, шматок матеріалу, розміщений між перетворювачем і тестовою поверхнею. Лінія затримки служить для відділення початкового імпульсу від отриманих ехосигналів, покращуючи приповерхневу роздільну здатність і дозволяючи перевіряти тонкі матеріали. Ця конструкція ідеально підходить для точного вимірювання товщини та виявлення дрібних дефектів поблизу поверхні. Перетворювачі лінії затримки також ефективні в програмах, пов’язаних з обмеженим доступом або площею контакту, оскільки лінію затримки можна формувати або регулювати відповідно до певних геометрій.
Високотемпературні перетворювачі спеціально сконструйовані для ефективної роботи в середовищах, де температура перевищує межі стандартних перетворювачів, зазвичай вище 50°C (122°F). Стандартні перетворювачі можуть постраждати від роз'єднання внутрішніх елементів або інших пошкоджень під впливом високих температур. Високотемпературні перетворювачі вирішують це, використовуючи матеріали та конструкції, які витримують екстремальні умови без шкоди для продуктивності. Вони зазвичай використовуються в галузях промисловості, де компоненти працюють під високим термічним навантаженням, таких як виробництво електроенергії, аерокосмічна та нафтохімічна обробка.
Ультразвукові перетворювачі мають широкий спектр застосування в різних галузях промисловості. Їх здатність забезпечувати неінвазивні точні вимірювання робить їх незамінними інструментами в багатьох сферах.
У галузі медицини ультразвукові перетворювачі в основному використовуються в діагностичній візуалізації, відомій як ультразвукове дослідження. Вони надають зображення внутрішніх структур організму в реальному часі, допомагаючи в діагностиці та моніторингу захворювань. Наприклад, лінійні перетворювачі використовуються для отримання зображень із високою роздільною здатністю поверхневих структур, таких як кровоносні судини та м’язи, тоді як конвексні перетворювачі підходять для зображення черевної порожнини. Неінвазивність і відсутність іонізуючого випромінювання роблять УЗД безпечним для пацієнтів, у тому числі для вагітних жінок і плодів, що розвиваються. Удосконалення технологій призвело до появи можливостей 3D і 4D зображень, що ще більше підвищує точність діагностики.
Промислове застосування ультразвукових перетворювачів є широким, охоплюючи неруйнівний контроль (NDT), характеристику матеріалу та контроль процесу. У НК перетворювачі використовуються для виявлення внутрішніх дефектів, вимірювання товщини та оцінки властивостей матеріалу без пошкодження. Наприклад, занурювальні перетворювачі дозволяють перевіряти компоненти складної форми, а двоелементні перетворювачі ефективні для моніторингу корозії. Ультразвукові перетворювачі також є невід’ємною частиною процесів ультразвукового зварювання та очищення, де ультразвукова енергія полегшує з’єднання матеріалів або видалення забруднень. Крім того, вони відіграють важливу роль у промисловій автоматизації, такій як вимірювання рівня, виявлення потоку та визначення наближення.
У морському середовищі ультразвукові перетворювачі необхідні для зондування глибин і навігації. Ехолоти випромінюють ультразвукові імпульси до морського дна та вимірюють час, потрібний для повернення відлуння, обчислюючи глибину на основі швидкості звуку у воді. Ця технологія життєво необхідна для безпечної навігації, підводного картографування та дослідження ресурсів. Ультразвукові перетворювачі також використовуються в гідроакустичних системах для виявлення об’єктів під водою, допомагаючи в таких видах діяльності, як риболовля, підводне будівництво та військові операції.
Вибір відповідного ультразвукового перетворювача має вирішальне значення для успіху будь-якого застосування, що включає ультразвукову технологію. Для забезпечення оптимальної продуктивності та точних результатів необхідно враховувати кілька факторів.
Вимоги до програми: розуміння конкретних потреб програми має першочергове значення. Будь то дефектоскопія, вимірювання товщини чи медична візуалізація, перетворювач має відповідати поставленим завданням.
Властивості матеріалу та геометрія: Природа досліджуваного матеріалу, включаючи його акустичні властивості та геометрію, впливає на вибір перетворювача. Для складних форм або матеріалів із високим загасанням потрібні спеціальні перетворювачі.
Умови навколишнього середовища: температура, тиск і умови навколишнього середовища можуть впливати на продуктивність перетворювача. Високотемпературні перетворювачі можуть знадобитися в екстремальних умовах, щоб запобігти пошкодженню та забезпечити точні показання.
Необхідна точність і роздільна здатність: програми, що вимагають високої точності, можуть вимагати перетворювачів із певними частотами або фокусними властивостями для досягнення бажаної роздільної здатності.
Надійність виробника: Вибір авторитетного виробника гарантує якість, підтримку та доступність сумісних компонентів і аксесуарів.
Важливо також враховувати наявність аксесуарів, таких як клини, лінії затримки та сполучні середовища, які можуть розширити функціональні можливості перетворювача та пристосувати його до конкретних застосувань.
Ультразвукові перетворювачі — це універсальні інструменти, які відіграють важливу роль у різних галузях промисловості. Від медичної діагностики до промислових перевірок, їхня здатність надавати детальні, неінвазивні аналізи робить їх безцінними. Розуміння різних типів ультразвукових перетворювачів і їх застосування дозволяє професіоналам вибрати найбільш відповідний пристрій для своїх конкретних потреб. Враховуючи такі фактори, як вимоги до застосування, властивості матеріалів, умови навколишнього середовища та необхідну точність, користувачі можуть оптимізувати продуктивність і надійність своїх процесів ультразвукового тестування та вимірювання. Охоплення складнощів і можливостей Ультразвукові перетворювачі відкривають шлях для прогресу в технології та покращення результатів у багатьох сферах.
1. Які ключові відмінності між ультразвуковими перетворювачами з лінійною решіткою та фазованою решіткою?
Лінійні перетворювачі мають прямолінійне розташування п’єзоелектричних кристалів і часто використовуються для отримання зображень з високою роздільною здатністю поверхневих структур. З іншого боку, перетворювачі з фазованою решіткою містять кілька невеликих елементів, якими можна керувати окремо. Це дозволяє електронно керувати та фокусувати ультразвуковий промінь без переміщення перетворювача, що робить фазовані решітки більш універсальними для складних перевірок.
2. Чим імерсійні ультразвукові перетворювачі відрізняються від контактних?
Імерсійні перетворювачі працюють у рідкому середовищі, як правило, у воді, що забезпечує рівномірний зв’язок і усуває потребу в прямому контакті з випробовуваним зразком. Контактні перетворювачі вимагають прямого контакту з досліджуваним матеріалом і часто використовують контактну речовину, як-от гель або масло, для полегшення передачі ультразвукової хвилі. Занурювальні перетворювачі ідеально підходять для автоматизованих перевірок і складних геометрій, тоді як контактні перетворювачі використовуються для більш простих ручних перевірок.
3. Чому двоелементні датчики є кращими для моніторингу корозії?
Перетворювачі з подвійним елементом забезпечують покращену роздільну здатність поблизу поверхні завдяки своєму V-подібному звуковому шляху, створеному двома розташованими під кутом кристалами. Ця конфігурація особливо ефективна для вимірювання залишкової товщини стінок корозійних матеріалів і виявлення дефектів поблизу поверхні, що робить їх промисловим стандартом для корозійних застосувань.
4. Які фактори слід враховувати при виборі ультразвукового перетворювача для високотемпературних застосувань?
Вибираючи датчик для високотемпературних застосувань, враховуйте межі робочої температури матеріалів перетворювача, щоб запобігти пошкодженню. Високотемпературні перетворювачі розроблені з матеріалів, які можуть витримувати екстремальні температури без втрати продуктивності. Важливо перевірити максимальні значення температури та забезпечити сумісність із умовами навколишнього середовища програми.
5. Як перетворювач кутового променя полегшує перевірку зварних швів?
Перетворювачі кутового променя вводять ультразвукові хвилі в тестовий зразок під певним кутом за допомогою клина. Таке кутове падіння дозволяє хвилям відбиватися від внутрішніх елементів, таких як зварні шви, під оптимальними кутами, покращуючи виявлення таких дефектів, як тріщини або відсутність проварювання. Можливість регулювання кута робить ці перетворювачі необхідними для всебічного контролю зварних швів.
6. Чи можна використовувати ультразвукові перетворювачі для матеріалів зі складною геометрією?
Так, певні типи ультразвукових перетворювачів, як-от занурювальні перетворювачі та перетворювачі з фазованою решіткою, добре підходять для матеріалів зі складною геометрією. Імерсійні перетворювачі забезпечують рівномірний зв’язок на нерівних поверхнях, тоді як перетворювачі з фазованою решіткою можуть електронно керувати та фокусувати промінь для перевірки складних областей без фізичного переміщення перетворювача.
7. Яку роль відіграють ультразвукові перетворювачі в неруйнівному контролі (НК)?
Ультразвукові перетворювачі є основними в НК, оскільки вони дозволяють перевіряти внутрішні характеристики матеріалів, не завдаючи шкоди. Вони виявляють дефекти, вимірюють товщину та характеризують матеріали, випромінюючи ультразвукові хвилі та аналізуючи відбиті сигнали. Це дозволяє оцінювати структурну цілісність, виявляти дефекти та гарантувати якість у різних галузях промисловості.
