محولات الطاقة بالموجات فوق الصوتية وتطبيقاتها

لقد أحدثت محولات الطاقة بالموجات فوق الصوتية ثورة في الطريقة التي نتفاعل بها مع التقنيات المختلفة، من التشخيص الطبي إلى التطبيقات الصناعية. تلعب هذه الأجهزة، التي تحول الإشارات الكهربائية إلى موجات فوق صوتية والعكس، دورًا حاسمًا في الاختبارات غير المدمرة والتصوير الطبي وتوصيف المواد. فهم التعقيدات وأنواعها تعد محولات الطاقة بالموجات فوق الصوتية ضرورية للمحترفين الذين يسعون إلى تحسين استخدامها في تطبيقات محددة. تتعمق هذه المقالة في أنواع محولات الطاقة بالموجات فوق الصوتية وتطبيقاتها والعوامل الحاسمة التي يجب مراعاتها عند اختيار محول الطاقة المناسب لاحتياجاتك.

أنواع محولات الطاقة بالموجات فوق الصوتية

محولات الطاقة بالموجات فوق الصوتية تأتي في أشكال مختلفة، كل منها مصمم لخدمة وظائف وتطبيقات محددة. توفر الأقسام التالية تحليلاً متعمقًا للأنواع الأكثر شيوعًا لمحولات الطاقة بالموجات فوق الصوتية وميزاتها الفريدة واستخداماتها النموذجية.

المحولات الخطية

تتميز محولات الطاقة الخطية بترتيب بلورات كهرضغطية في خط مستقيم. هذه البلورات، غالبًا ما تكون مصنوعة من مواد مثل الكوارتز أو السيراميك أو ملح روشيل، تنبعث منها موجات فوق صوتية عند تطبيق جهد كهربائي. تُستخدم محولات الطاقة الخطية على نطاق واسع في التطبيقات التي تتطلب تصويرًا عالي الدقة، مثل التصوير الطبي بالموجات فوق الصوتية وعمليات التفتيش التفصيلية للمواد. إن قدرتها على إنتاج موجات فوق صوتية عالية التردد ومركزة تجعلها لا تقدر بثمن في اكتشاف العيوب الدقيقة داخل المادة.

محولات الطاقة القياسية

تُعرف محولات الطاقة القياسية أيضًا باسم محولات الطاقة المحدبة، وتتميز بترتيب منحني للعناصر الكهرضغطية. يسمح هذا الانحناء بمجال رؤية أوسع واختراق أعمق للموجات فوق الصوتية، مما يجعلها مثالية لفحص المناطق الأكبر أو المواد الأكثر سمكًا. تُستخدم محولات الطاقة القياسية بشكل شائع في التشخيص الطبي لتصوير الأعضاء الداخلية أو في البيئات الصناعية لفحص المكونات واسعة النطاق.

محولات صفيف مرحلية

تتكون محولات الطاقة ذات المصفوفة المرحلية من عناصر بالموجات فوق الصوتية الصغيرة المتعددة، تتراوح عادةً من 16 إلى 256، ويتم التحكم في كل منها على حدة. يسمح هذا التكوين بالتوجيه الإلكتروني وتركيز شعاع الموجات فوق الصوتية دون تحريك محول الطاقة فعليًا. ومن خلال ضبط توقيت النبضات المنبعثة من كل عنصر، يمكن للشعاع أن يكتسح منطقة ما أو يركز على نقطة محددة، مما يعزز سرعة ودقة الفحص. تعد محولات الطاقة ذات المصفوفة المرحلية متعددة الاستخدامات ويمكن استخدامها في عمليات فحص التلامس والغمر. وهي مفيدة بشكل خاص في التطبيقات التي تكون فيها المساحة محدودة أو تتضمن أشكالًا هندسية معقدة، كما هو الحال في عمليات فحص اللحام أو تقييمات المواد المركبة.

محولات الطاقة بالموجات فوق الصوتية الغمر

تم تصميم محولات الطاقة الغاطسة للاستخدام في وسط سائل، عادة الماء، الذي يعمل كعامل اقتران بين محول الطاقة وعينة الاختبار. تلغي هذه الطريقة الحاجة إلى الاتصال المباشر وتوفر اقترانًا موحدًا، وهو أمر مفيد بشكل خاص في عمليات الفحص الآلي. يمكن تركيز محولات الطاقة الغاطسة لزيادة الحساسية والدقة، مما يجعلها مناسبة لاكتشاف العيوب في المكونات ذات الأشكال المعقدة، مثل تلك التي تحتوي على أخاديد أو تجاويف أو أسطح غير منتظمة. وتشمل التطبيقات المسح عالي السرعة والتصوير واختبار الإرسال.

محولات الطاقة بالموجات فوق الصوتية ذات العنصر المزدوج

تحتوي محولات الطاقة ذات العنصر المزدوج على بلورتين كهرضغطية مفصولتين بحاجز صوتي داخل نفس الغلاف. تعمل إحدى البلورات كجهاز إرسال، حيث تنبعث منها موجات فوق صوتية، بينما تعمل الأخرى كجهاز استقبال. تتجه البلورات نحو بعضها البعض، مما يخلق مسارًا صوتيًا على شكل حرف V يعزز الدقة في المجال القريب. يعد هذا التكوين فعالاً بشكل خاص لقياس سمك الجدار المتبقي في مراقبة التآكل وفحص المواد ذات الجدران الخلفية الخشنة أو غير المنتظمة. تُستخدم محولات الطاقة ثنائية العناصر أيضًا في الكشف عن المسامية والشوائب والشقوق في المسبوكات والمطروقات.

زاوية شعاع محولات الطاقة بالموجات فوق الصوتية

تستخدم محولات شعاع الزاوية إسفينًا لإدخال الموجات فوق الصوتية إلى قطعة اختبار بزاوية محددة. تعتبر الموجات الزاوية، إما القص المنكسر أو الموجات الطولية، مفيدة لفحص اللحامات واكتشاف العيوب التي ليست متعامدة مع السطح. من خلال تحديد الإسفين المناسب، يمكن للمستخدمين تخصيص محول الطاقة ليناسب متطلبات الفحص المحددة، مثل الوصول إلى المناطق التي يصعب الوصول إليها أو استيعاب ظروف درجة الحرارة العالية. تعد محولات الطاقة ذات الشعاع الزاوي أدوات أساسية في عمليات فحص اللحام واكتشاف العيوب حيث يكون حدوث الزاوية ضروريًا.

تأخير خط محولات الطاقة بالموجات فوق الصوتية

تشتمل محولات خط التأخير على خط تأخير قابل للاستبدال، وهو عبارة عن قطعة من المادة موضوعة بين محول الطاقة وسطح الاختبار. يعمل خط التأخير على فصل النبضة الأولية عن الأصداء المستقبلة، مما يحسن الدقة القريبة من السطح ويتيح فحص المواد الرقيقة. يعد هذا التصميم مثاليًا لقياس السماكة بدقة واكتشاف العيوب الصغيرة القريبة من السطح. تعد محولات طاقة خط التأخير فعالة أيضًا في التطبيقات التي تتضمن وصولاً محدودًا أو منطقة اتصال، حيث يمكن تشكيل خط التأخير أو تعديله ليناسب أشكالًا هندسية محددة.

محولات الطاقة ذات درجة الحرارة العالية

تم تصميم محولات الطاقة ذات درجة الحرارة العالية خصيصًا للعمل بفعالية في البيئات التي تتجاوز فيها درجات الحرارة حدود محولات الطاقة القياسية، وعادة ما تكون أعلى من 50 درجة مئوية (122 درجة فهرنهايت). قد تعاني محولات الطاقة القياسية من تفكك العناصر الداخلية أو أضرار أخرى عند تعرضها لدرجات حرارة عالية. تعالج محولات الطاقة ذات درجة الحرارة العالية هذه المشكلة من خلال استخدام المواد والتصميمات التي تتحمل الظروف القاسية دون المساس بالأداء. وهي تُستخدم بشكل شائع في الصناعات التي تعمل فيها المكونات تحت ضغط حراري عالٍ، مثل توليد الطاقة والفضاء ومعالجة البتروكيماويات.

تطبيقات محولات الطاقة بالموجات فوق الصوتية

محولات الطاقة بالموجات فوق الصوتية لديها مجموعة واسعة من التطبيقات في مختلف الصناعات. إن قدرتها على توفير قياسات دقيقة وغير جراحية تجعلها أدوات لا غنى عنها في العديد من المجالات.

استخدامها في الطب

في المجال الطبي، تُستخدم محولات الطاقة بالموجات فوق الصوتية في المقام الأول في التصوير التشخيصي، المعروف باسم التصوير بالموجات فوق الصوتية. أنها توفر صورا في الوقت الحقيقي للهياكل الداخلية للجسم، مما يساعد في تشخيص ومراقبة الحالات الطبية. على سبيل المثال، تُستخدم محولات الطاقة الخطية للتصوير عالي الدقة للهياكل السطحية مثل الأوعية الدموية والعضلات، في حين أن محولات الطاقة المحدبة مناسبة لتصوير البطن. إن الطبيعة غير الغازية وغياب الإشعاعات المؤينة تجعل التصوير بالموجات فوق الصوتية آمنًا للمرضى، بما في ذلك النساء الحوامل والأجنة النامية. أدى التقدم التكنولوجي إلى إمكانيات التصوير ثلاثي الأبعاد ورباعي الأبعاد، مما أدى إلى تعزيز دقة التشخيص.

استخدامها في الصناعة

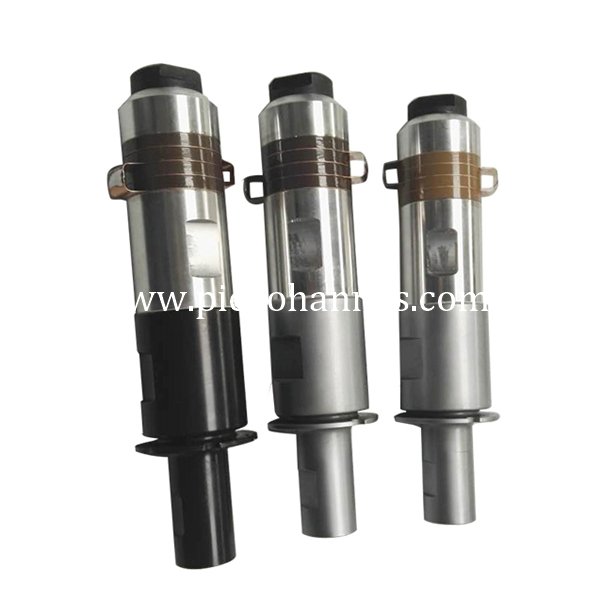

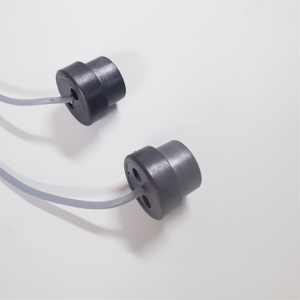

التطبيقات الصناعية لمحولات الطاقة بالموجات فوق الصوتية واسعة النطاق، وتشمل الاختبارات غير المدمرة (NDT)، وتوصيف المواد، والتحكم في العمليات. في الاختبار غير الاختباري، تُستخدم محولات الطاقة للكشف عن العيوب الداخلية وقياس السُمك وتقييم خصائص المواد دون التسبب في أي ضرر. على سبيل المثال، تمكن محولات الطاقة الغاطسة من فحص المكونات ذات الأشكال المعقدة، بينما تكون محولات الطاقة ثنائية العناصر فعالة في مراقبة التآكل. تعد محولات الطاقة بالموجات فوق الصوتية أيضًا جزءًا لا يتجزأ من عمليات اللحام والتنظيف بالموجات فوق الصوتية، حيث تسهل الطاقة بالموجات فوق الصوتية ربط المواد أو إزالة الملوثات. بالإضافة إلى ذلك، فإنها تلعب دورًا في الأتمتة الصناعية، مثل قياس المستوى، وكشف التدفق، والاستشعار عن قرب.

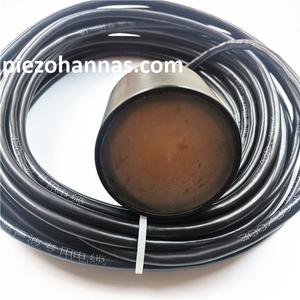

يستخدم في سبر العمق والملاحة البحرية

في البيئات البحرية، تعد محولات الطاقة بالموجات فوق الصوتية ضرورية لسبر الأعماق والملاحة. تقوم أجهزة سبر الصدى بإصدار نبضات فوق صوتية باتجاه قاع البحر، وتقيس الوقت الذي تستغرقه عودة الصدى، وتحسب العمق بناءً على سرعة الصوت في الماء. تعتبر هذه التكنولوجيا حيوية للملاحة الآمنة ورسم الخرائط تحت الماء واستكشاف الموارد. تُستخدم محولات الطاقة بالموجات فوق الصوتية أيضًا في أنظمة السونار لاكتشاف الأشياء تحت الماء، مما يساعد في أنشطة مثل صيد الأسماك والبناء تحت الماء والعمليات العسكرية.

العوامل التي يجب مراعاتها عند اختيار محولات الطاقة بالموجات فوق الصوتية

يعد اختيار محول الطاقة بالموجات فوق الصوتية المناسب أمرًا بالغ الأهمية لنجاح أي تطبيق يتضمن تكنولوجيا الموجات فوق الصوتية. يجب مراعاة عدة عوامل لضمان الأداء الأمثل والنتائج الدقيقة.

• متطلبات التطبيق: فهم الاحتياجات المحددة للتطبيق أمر بالغ الأهمية. سواء كان الأمر يتعلق باكتشاف العيوب، أو قياس السُمك، أو التصوير الطبي، يجب أن يكون محول الطاقة مناسبًا للمهمة.

• خصائص المواد وهندستها: تؤثر طبيعة مادة الاختبار، بما في ذلك خصائصها الصوتية وهندستها، على اختيار محول الطاقة. تتطلب الأشكال أو المواد المعقدة ذات التوهين العالي محولات طاقة متخصصة.

• الظروف البيئية: يمكن أن تؤثر درجة الحرارة والضغط والظروف البيئية على أداء محول الطاقة. قد تكون محولات الطاقة ذات درجة الحرارة العالية ضرورية في الظروف القاسية لمنع الضرر وضمان قراءات دقيقة.

• الدقة والتحليل المطلوبان: قد تتطلب التطبيقات التي تتطلب دقة عالية محولات طاقة ذات ترددات محددة أو خصائص بؤرية لتحقيق الدقة المطلوبة.

• موثوقية الشركة المصنعة: يضمن اختيار الشركة المصنعة ذات السمعة الطيبة الجودة والدعم وتوافر المكونات والملحقات المتوافقة.

من المهم أيضًا مراعاة مدى توفر الملحقات مثل الأوتاد وخطوط التأخير ووسائط الاقتران، والتي يمكنها توسيع وظائف محول الطاقة وتخصيصها لتطبيقات محددة.

خاتمة

تعد محولات الطاقة بالموجات فوق الصوتية أدوات متعددة الاستخدامات تؤدي دورًا حاسمًا في مختلف الصناعات. من التشخيص الطبي إلى عمليات التفتيش الصناعية، فإن قدرتها على تقديم تحليلات مفصلة وغير جراحية تجعلها لا تقدر بثمن. إن فهم الأنواع المختلفة لمحولات الطاقة بالموجات فوق الصوتية وتطبيقاتها يمكّن المتخصصين من اختيار الجهاز الأنسب لاحتياجاتهم الخاصة. من خلال النظر في عوامل مثل متطلبات التطبيق، وخصائص المواد، والظروف البيئية، والدقة المطلوبة، يمكن للمستخدمين تحسين أداء وموثوقية عمليات الاختبار والقياس بالموجات فوق الصوتية الخاصة بهم. احتضان التعقيدات والقدرات تمهد محولات الطاقة بالموجات فوق الصوتية الطريق للتقدم في التكنولوجيا وتحسين النتائج في مجالات متعددة.

الأسئلة المتداولة

1. ما هي الاختلافات الرئيسية بين محولات الطاقة بالموجات فوق الصوتية الخطية والمرحلة؟

تحتوي محولات الطاقة الخطية على ترتيب مستقيم من البلورات الكهرضغطية وغالبًا ما تستخدم للتصوير عالي الدقة للهياكل السطحية. من ناحية أخرى، تحتوي محولات الطاقة ذات المصفوفة المرحلية على عناصر صغيرة متعددة يمكن التحكم فيها بشكل فردي. وهذا يسمح بالتوجيه الإلكتروني وتركيز شعاع الموجات فوق الصوتية دون تحريك محول الطاقة، مما يجعل المصفوفات المرحلية أكثر تنوعًا لعمليات الفحص المعقدة.

2. كيف تختلف محولات الطاقة بالموجات فوق الصوتية الغاطسة عن محولات الطاقة المتصلة؟

تعمل محولات الطاقة الغاطسة في وسط سائل، عادة الماء، مما يسمح بالاقتران الموحد ويلغي الحاجة إلى الاتصال المباشر بقطعة الاختبار. تتطلب محولات الطاقة التلامسية اتصالاً مباشرًا مع مادة الاختبار وغالبًا ما تستخدم أداة توصيل مثل الجل أو الزيت لتسهيل انتقال الموجات فوق الصوتية. تعتبر محولات الطاقة الغاطسة مثالية لعمليات الفحص الآلي والأشكال الهندسية المعقدة، في حين يتم استخدام محولات الطاقة التلامسية لإجراء عمليات فحص يدوية أبسط.

3. لماذا يتم تفضيل محولات الطاقة ذات العنصر المزدوج لمراقبة التآكل؟

توفر محولات الطاقة ذات العناصر المزدوجة دقة محسنة بالقرب من السطح نظرًا لمسار الصوت على شكل حرف V الذي تم إنشاؤه بواسطة بلورتين بزاوية. يعد هذا التكوين فعالاً بشكل خاص في قياس سمك الجدار المتبقي للمواد المتآكلة واكتشاف العيوب بالقرب من السطح، مما يجعلها معيار الصناعة لتطبيقات التآكل.

4. ما هي العوامل التي ينبغي أخذها في الاعتبار عند اختيار محول الطاقة بالموجات فوق الصوتية لتطبيقات درجات الحرارة العالية؟

عند اختيار محول طاقة لتطبيقات درجات الحرارة العالية، ضع في اعتبارك حدود درجة حرارة التشغيل لمواد محول الطاقة لمنع حدوث تلف. تم تصميم محولات الطاقة ذات درجة الحرارة العالية بمواد يمكنها تحمل درجات الحرارة القصوى دون فقدان الأداء. من الضروري التحقق من درجات الحرارة القصوى والتأكد من التوافق مع الظروف البيئية للتطبيق.

5. كيف يسهل محول الطاقة ذو الشعاع الزاوي فحص اللحام؟

تقوم محولات الطاقة ذات الشعاع الزاوي بإدخال موجات فوق صوتية إلى قطعة الاختبار بزاوية محددة باستخدام إسفين. تسمح هذه الزاوية للموجات بعكس الميزات الداخلية مثل اللحامات بزوايا مثالية، مما يعزز اكتشاف العيوب مثل الشقوق أو عدم الانصهار. إن القدرة على ضبط الزاوية تجعل محولات الطاقة هذه ضرورية لإجراء فحوصات اللحام الشاملة.

6. هل يمكن استخدام محولات الطاقة بالموجات فوق الصوتية للمواد ذات الأشكال الهندسية المعقدة؟

نعم، أنواع معينة من محولات الطاقة بالموجات فوق الصوتية، مثل محولات الطاقة المغمورة والمصفوفة المرحلية، مناسبة تمامًا للمواد ذات الأشكال الهندسية المعقدة. توفر محولات الطاقة الغمرية اقترانًا موحدًا على الأسطح غير المنتظمة، بينما يمكن لمحولات الطاقة ذات المصفوفة الطورية توجيه الشعاع وتركيزه إلكترونيًا لفحص المناطق المعقدة دون تحريك محول الطاقة فعليًا.

7. ما هو الدور الذي تلعبه محولات الطاقة بالموجات فوق الصوتية في الاختبارات غير المدمرة (NDT)؟

تعتبر محولات الطاقة بالموجات فوق الصوتية أساسية في NDT لأنها تمكن من فحص الميزات الداخلية للمواد دون التسبب في أي ضرر. فهي تكتشف العيوب وتقيس السُمك وتوصيف المواد عن طريق إصدار موجات فوق صوتية وتحليل الإشارات المنعكسة. وهذا يسمح بتقييم السلامة الهيكلية، والكشف عن العيوب، وضمان الجودة في مختلف الصناعات.
