Tá trasduchtóirí ultrasonaic tar éis an bealach a idirghníomhaíonn muid le teicneolaíochtaí éagsúla a athrú ó bhonn, ó dhiagnóisic leighis go feidhmeanna tionsclaíochta. Tá ról ríthábhachtach ag na feistí seo, a thiontaíonn comharthaí leictreacha ina dtonnta ultrasonaic agus vice versa, i dtástáil neamh-millteach, íomháú leighis, agus tréithriú ábhar. Le castachtaí agus cineálacha na tá trasducers ultrasonaic riachtanach do dhaoine gairmiúla atá ag iarraidh a n-úsáid a bharrfheabhsú in iarratais ar leith. Scrúdaíonn an t-alt seo go domhain na cineálacha trasducers ultrasonaic, a bhfeidhmchláir, agus na fachtóirí ríthábhachtacha atá le breithniú agus an trasducer ceart á roghnú agat do do chuid riachtanas.
Tagann trasduchtóirí ultrasonaic i bhfoirmeacha éagsúla, gach ceann acu deartha chun feidhmeanna agus feidhmchláir shonracha a chomhlíonadh. Soláthraíonn na hailt seo a leanas anailís dhomhain ar na cineálacha trasducers ultrasonaic is coitianta, a ngnéithe uathúla, agus a n-úsáidí tipiciúla.
Is sainairíonna iad trasduchtóirí líneacha a shocrú de chriostail piezoelectric i líne dhíreach. Scaoileann na criostail seo, a dhéantar go minic as ábhair cosúil le Grianchloch, criadóireacht, nó salann Rochelle, tonnta ultrasonaic nuair a chuirtear voltas leictreach i bhfeidhm. Úsáidtear trasducers líneacha go forleathan in iarratais a éilíonn íomháú ardtaifigh, mar ultrasonagrafaíocht leighis agus iniúchtaí mionsonraithe ar ábhar. Mar gheall ar a gcumas tonnta ultrasonaic fócasaithe ard-minicíochta a tháirgeadh, tá siad thar a bheith tábhachtach chun lochtanna miontuairiscí laistigh d'ábhar a bhrath.
Ar a dtugtar freisin trasducers dronnach, tá socrú cuartha d'eilimintí piezoelectric ag trasducers caighdeánach. Ceadaíonn an cuaire seo do réimse radhairc níos leithne agus dul i bhfód níos doimhne ar thonnta ultrasonaic, rud a fhágann go bhfuil siad oiriúnach chun limistéir níos mó nó ábhair níos tiús a scrúdú. Úsáidtear trasducers caighdeánacha go coitianta i ndiagnóisic leighis chun orgáin inmheánacha a léirshamhlú nó i suíomhanna tionsclaíocha chun comhpháirteanna ar scála mór a iniúchadh.
Is éard atá i dtrasduchtóirí eagair céimnithe ná ilghnéithe beaga ultrasonaic, idir 16 agus 256 de ghnáth, gach ceann á rialú ina n-aonar. Ceadaíonn an chumraíocht seo do stiúradh leictreonach agus díriú ar an bhíoma ultrasonaic gan bogadh an trasducer go fisiciúil. Trí uainiú na bíoga a astaítear ag gach eilimint a choigeartú, is féidir leis an bhíoma scuabadh ar fud limistéar nó díriú ar phointe ar leith, ag feabhsú luas agus cruinneas iniúchta. Tá trasduchtóirí eagair chéimnithe ildánach agus is féidir iad a úsáid le haghaidh iniúchtaí teagmhála agus tumoideachais araon. Tá siad tairbheach go háirithe in iarratais ina bhfuil spás teoranta nó ina bhfuil céimseataí casta i gceist, mar shampla in iniúchtaí táthaithe nó meastóireachtaí ábhar ilchodach.
Tá trasduchtóirí tumoideachais deartha le húsáid i meán leachtach, uisce de ghnáth, a fheidhmíonn mar oibreán cúplála idir an trasduchtóir agus an t-eiseamal tástála. Cuireann an modh seo deireadh leis an ngá atá le teagmháil dhíreach agus cuireann sé cúpláil aonfhoirmeach ar fáil, atá úsáideach go háirithe i gcigireachtaí uathoibrithe. Is féidir trasducers tumoideachais a dhíriú chun íogaireacht agus réiteach a mhéadú, rud a fhágann go bhfuil siad oiriúnach chun lochtanna a bhrath i gcomhpháirteanna le cruthanna casta, mar shampla iad siúd a bhfuil grooves, cuas nó dromchlaí neamhrialta orthu. I measc na n-iarratas tá scanadh ardluais, íomháú agus tástáil trí-tarchurtha.
Tá dhá chriostail piezoelectric ag trasduchtóirí dé-eilimint atá scartha le bacainn fhuaimiúil laistigh den chásáil chéanna. Feidhmíonn criostail amháin mar tarchuradóir, ag astú tonnta ultrasonaic, agus feidhmíonn an ceann eile mar ghlacadóir. Tá na criostail dronuilleach i dtreo a chéile, rud a chruthaíonn cosán fuaime V-chruthach a fheabhsaíonn réiteach sa réimse gar. Tá an chumraíocht seo éifeachtach go háirithe chun tiús bhalla atá fágtha a thomhas i monatóireacht creimeadh agus iniúchadh a dhéanamh ar ábhair le ballaí cúil garbh nó neamhrialta. Úsáidtear trasduchtóirí dé-eilimintí freisin chun póiriúlacht, cuimsiú agus scoilteanna i dteilgin agus gaibhnithe a bhrath.
Úsáideann trasduchtóirí léas uillinne ding chun tonnta ultrasonaic a thabhairt isteach i bpíosa tástála ag uillinn shonrach. Tá na tonnta dronuilleacha, bíodh lomadh athraonta nó fadtonnta, tairbheach chun welds a iniúchadh agus chun lochtanna nach bhfuil ingearach leis an dromchla a bhrath. Tríd an ding chuí a roghnú, is féidir le húsáideoirí an trasducer a shaincheapadh chun freastal ar riachtanais chigireachta ar leith, mar shampla rochtain a fháil ar limistéir atá deacair a bhaint amach nó freastal ar choinníollacha ardteochta. Is uirlisí riachtanacha iad trasduchtóirí léasacha uillinn maidir le hiniúchtaí táthaithe agus braite lochtanna nuair is gá an mhinicíocht uillinne.
Ionchorpraíonn trasducers líne moille líne moille in-athsholáthair, píosa ábhair a chuirtear idir an trasduchtóir agus an dromchla tástála. Feidhmíonn an líne moille chun an chuisle tosaigh a scaradh ó na macallaí a fuarthas, ag feabhsú réiteach gar-dhromchla agus ag cur ar chumas iniúchadh ábhar tanaí. Tá an dearadh seo oiriúnach le haghaidh cruinneas tiús a thomhas agus lochtanna beaga a bhrath gar don dromchla. Tá trasducers líne moille éifeachtach freisin in iarratais a bhaineann le rochtain theoranta nó limistéar teagmhála, toisc gur féidir an líne moille a mhúnlú nó a choigeartú chun céimseataí sonracha a fheistiú.
Déantar trasduchtóirí ardteochta a innealtóireacht go speisialta chun oibriú go héifeachtach i dtimpeallachtaí ina sáraíonn an teocht teorainneacha na n-aistritheoirí caighdeánacha, go hiondúil os cionn 50°C (122°F). Féadfaidh trasduchtóirí caighdeánacha a bheith thíos le dícheangal eiliminte inmheánacha nó damáiste eile nuair a bhíonn siad faoi lé teochtaí arda. Téann trasduchtóirí ardteochta i ngleic leis seo trí úsáid a bhaint as ábhair agus dearaí a sheasann dálaí foircneacha gan cur isteach ar fheidhmíocht. Úsáidtear iad go coitianta i dtionscail ina n-oibríonn comhpháirteanna faoi strus ard teirmeach, mar shampla giniúint cumhachta, aeraspáis, agus próiseáil pheitriceimiceach.
Tá speictream leathan iarratas ag trasducers ultrasonaic ar fud na dtionscal éagsúla. Is uirlisí fíor-riachtanach iad i go leor réimsí mar gheall ar a gcumas tomhais chruinne neamh-ionracha a sholáthar.
Sa réimse leighis, úsáidtear trasducers ultrasonaic go príomha in íomháú diagnóiseach, ar a dtugtar ultrasonography. Soláthraíonn siad íomhánna fíor-ama de struchtúir inmheánacha an chomhlachta, ag cabhrú le diagnóis agus monatóireacht a dhéanamh ar riochtaí leighis. Mar shampla, úsáidtear trasduchtóirí líneacha le haghaidh íomháú ardtaifigh ar struchtúir dhromchlaí cosúil le soithigh fola agus matáin, agus tá trasduchtóirí dronnach oiriúnach don íomháú bhoilg. Mar gheall ar nádúr neamh-ionrach agus easpa radaíochta ianúcháin, tá íomháú ultrasonaic sábháilte d’othair, lena n-áirítear mná torracha agus féatas atá ag forbairt. Mar thoradh ar dhul chun cinn sa teicneolaíocht tá cumais íomháithe 3D agus 4D, rud a chuir feabhas breise ar chruinneas diagnóiseach.
Tá feidhmeanna tionsclaíochta trasducers ultrasonaic ollmhór, a chuimsíonn tástáil neamh-millteach (NDT), tréithriú ábhar, agus rialú próisis. In NDT, úsáidtear trasducers chun lochtanna inmheánacha a bhrath, tiús a thomhas, agus measúnú a dhéanamh ar airíonna ábhartha gan damáiste a dhéanamh. Mar shampla, cuireann trasducers tumoideachais ar chumas iniúchadh a dhéanamh ar chomhpháirteanna le cruthanna casta, agus tá trasduchtóirí dé-eilimint éifeachtach i monatóireacht creimeadh. Tá trasduchtóirí ultrasonaic lárnach freisin do phróisis táthúcháin agus glantacháin ultrasonaic, áit a n-éascaíonn fuinneamh ultrasonaic nascadh ábhair nó baint ábhar salaithe. Ina theannta sin, tá ról acu in uathoibriú tionsclaíoch, amhail tomhas leibhéil, braite sreafa agus braiteadh gaireachta.

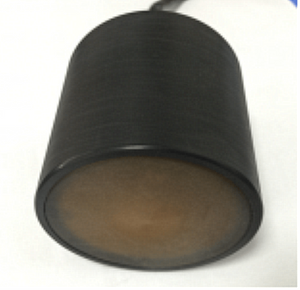

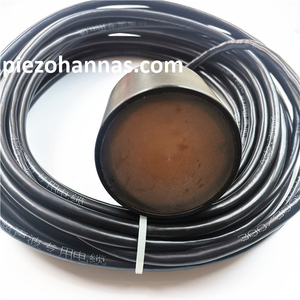

I dtimpeallachtaí mara, tá trasducers ultrasonaic riachtanach le haghaidh fuaimniú doimhneachta agus loingseoireacht. Astaíonn gléasanna macalla bíoga ultrasonaic i dtreo ghrinneall na farraige agus tomhaiseann siad an t-am a thógann sé ar na macallaí filleadh, agus doimhneacht á ríomh bunaithe ar luas na fuaime san uisce. Tá an teicneolaíocht seo ríthábhachtach le haghaidh loingseoireacht shábháilte, léarscáiliú faoi uisce, agus taiscéalaíocht acmhainní. Úsáidtear trasduchtóirí ultrasonaic freisin i gcórais sonar chun rudaí a bhrath faoi uisce, ag cabhrú le gníomhaíochtaí amhail iascaireacht, tógáil subaqueous, agus oibríochtaí míleata.
Tá sé ríthábhachtach an trasduchtóir ultrasonaic cuí a roghnú le go n-éireoidh le haon fheidhmchlár a bhaineann le teicneolaíocht ultrasonaic. Ní mór roinnt fachtóirí a bhreithniú chun an fheidhmíocht is fearr agus torthaí cruinne a áirithiú.
Riachtanais Iarratais: Tá sé ríthábhachtach riachtanais shonracha an iarratais a thuiscint. Cibé an braite lochtanna, tomhas tiús, nó íomháú leighis é, caithfidh an trasducer a bheith oiriúnach don tasc.
Airíonna Ábhar agus Céimseata: Bíonn tionchar ag nádúr an ábhair tástála, lena n-áirítear a airíonna fuaimiúla agus a chéimseata, ar roghnú an trasduchtóra. Teastaíonn trasducers speisialaithe le haghaidh cruthanna casta nó ábhair le caolú ard.
Coinníollacha Comhshaoil: Is féidir le teocht, brú, agus coinníollacha comhshaoil difear a dhéanamh ar fheidhmíocht trasducer. D’fhéadfadh go mbeadh gá le trasduchtóirí ardteochta le haghaidh coinníollacha foircneacha chun damáiste a chosc agus le léamh cruinn a chinntiú.
Cruinneas agus Rún Riachtanach: D'fhéadfadh go mbeadh trasducers le minicíochtaí sonracha nó airíonna fócasacha ag teastáil le haghaidh iarratais a éilíonn cruinneas ard chun an taifeach atá ag teastáil a bhaint amach.
Iontaofacht Déantóra: Cinntíonn roghnú monaróir creidiúnach cáilíocht, tacaíocht agus infhaighteacht comhpháirteanna agus gabhálais comhoiriúnacha.
Tá sé ríthábhachtach freisin féachaint an bhfuil fáil ar oiriúintí cosúil le dingeacha, línte moille, agus meáin chúplála, ar féidir leo feidhmiúlacht an trasdaitheora a leathnú agus é a chur in oiriúint d’fheidhmchláir shonracha.
Is uirlisí ildánacha iad trasducers ultrasonaic a fhreastalaíonn ar ról ríthábhachtach i dtionscail éagsúla. Ó dhiagnóisic leighis go cigireachtaí tionsclaíocha, bíonn fíor-luach orthu mar gheall ar a gcumas anailísí mionsonraithe neamh-ionracha a sholáthar. Cuireann tuiscint ar na cineálacha éagsúla trasducers ultrasonaic agus a n-iarratas ar chumas gairmithe an fheiste is oiriúnaí dá riachtanais shonracha a roghnú. Trí fhachtóirí a mheas mar riachtanais iarratais, airíonna ábhair, coinníollacha comhshaoil, agus cruinneas riachtanach, is féidir le húsáideoirí feidhmíocht agus iontaofacht a bpróisis tástála agus tomhais ultrasonaic a bharrfheabhsú. Ag glacadh le castachtaí agus cumais na réitíonn trasducers ultrasonaic an bealach le haghaidh dul chun cinn sa teicneolaíocht agus torthaí feabhsaithe thar réimsí iolracha.
1. Cad iad na príomhdhifríochtaí idir trasducers ultrasonaic eagar líneach agus céimnithe?
Tá socrú líneach de chriostail piezoelectric ag trasducers líneach agus is minic a úsáidtear iad le haghaidh íomháú ardtaifigh de struchtúir superfiacha. Ar an láimh eile, tá eilimintí beaga iomadúla ar thrasduchtóirí eagair céimnithe ar féidir iad a rialú ina n-aonar. Ligeann sé seo an léas ultrasonaic a stiúradh agus a dhíriú go leictreonach gan an trasduchtóir a bhogadh, rud a fhágann go bhfuil eagair chéimnithe níos ilúsáide le haghaidh iniúchtaí casta.
2. Cén chaoi a bhfuil trasducers ultrasonaic tumoideachais difriúil ó trasducers teagmhála?
Feidhmíonn trasduchtóirí tumoideachais i meán leachtach, go hiondúil uisce, rud a ligeann do chúpláil aonfhoirmeach agus deireadh a chur leis an ngá atá le teagmháil dhíreach leis an bpíosa tástála. Teastaíonn teagmháil dhíreach ó thrasduchtóirí teagmhála leis an ábhar tástála agus is minic a úsáideann cúplán cosúil le glóthach nó ola chun tarchur tonnta ultrasonaic a éascú. Tá trasducers tumoideachais iontach le haghaidh iniúchtaí uathoibrithe agus céimseataí casta, agus úsáidtear trasduchtóirí teagmhála le haghaidh iniúchtaí láimhe níos simplí.
3. Cén fáth gur fearr trasducers dé-eilimint le haghaidh monatóireachta creimthe?
Soláthraíonn trasduchtóirí déeiliminte taifeach gar-dhromchla feabhsaithe mar gheall ar a gcosán fuaime V-chruthach a chruthaíonn dhá chriostail uillinneacha. Tá an chumraíocht seo éifeachtach go háirithe maidir le tiús bhalla fágtha na n-ábhar creimthe a thomhas agus lochtanna a bhrath in aice leis an dromchla, rud a fhágann go bhfuil siad mar chaighdeán tionscail d'iarratais creimeadh.
4. Cad iad na fachtóirí ba cheart a mheas nuair a bhíonn trasducer ultrasonaic á roghnú le haghaidh iarratais ardteochta?
Agus trasducer á roghnú le haghaidh iarratais ardteochta, breithnigh teorainneacha teochta oibriúcháin na n-ábhar trasducer chun damáiste a chosc. Déantar trasduchtóirí ardteochta a dhearadh le hábhair atá in ann teochtaí foircneacha a sheasamh gan aon chailliúint feidhmíochta. Tá sé riachtanach na rátálacha uasta teochta a fhíorú agus comhoiriúnacht le coinníollacha comhshaoil an iarratais a chinntiú.
5. Conas a éascaíonn trasducer bhíoma uillinn iniúchadh táthú?
Tugann trasduchtóirí léas uillinne tonnta ultrasonaic isteach sa phíosa tástála ar uillinn shonrach ag baint úsáide as ding. Ligeann an mhinicíocht uillinneach seo do na tonnta gnéithe inmheánacha cosúil le táthaithe ag uillinneacha optamacha a fhrithchaitheamh, rud a chuireann le braite lochtanna ar nós scoilteanna nó easpa comhleá. Mar gheall ar an gcumas an uillinn a choigeartú tá na trasducers seo riachtanach le haghaidh iniúchtaí táthú cuimsitheacha.
6. An féidir trasducers ultrasonaic a úsáid le haghaidh ábhair le geoiméadracht casta?
Sea, tá cineálacha áirithe trasducers ultrasonaic, mar shampla trasduchtóirí eagar tumoideachais agus céimnithe, oiriúnach go maith d'ábhair le céimseataí casta. Soláthraíonn trasduchtóirí tumoideachais cúpláil aonfhoirmeach thar dhromchlaí neamhrialta, agus is féidir le trasduchtóirí eagair chéimnithe an léas a stiúradh agus a dhíriú go leictreonach chun iniúchadh a dhéanamh ar achair chasta gan an trasduchtóir a bhogadh go fisiciúil.
7. Cén ról atá ag trasducers ultrasonaic i dtástáil neamh-millteach (NDT)?
Tá trasducers ultrasonaic bunúsach i NDT mar cuireann siad ar chumas gnéithe inmheánacha ábhar a iniúchadh gan damáiste a dhéanamh. Aimsíonn siad lochtanna, tomhaiseann siad tiús, agus tréithríonn siad ábhair trí thonnta ultrasonaic a astú agus trí anailís a dhéanamh ar na comharthaí frithchaite. Ligeann sé seo do shláine struchtúrach a mheas, lochtanna a bhrath, agus cáilíocht a dhearbhú i dtionscail éagsúla.
