Ultraäänianturit ovat mullistaneet tavan olla vuorovaikutuksessa erilaisten teknologioiden kanssa lääketieteellisestä diagnostiikasta teollisiin sovelluksiin. Näillä laitteilla, jotka muuntavat sähköiset signaalit ultraääniaalloiksi ja päinvastoin, on ratkaiseva rooli ainetta rikkomattomissa testeissä, lääketieteellisessä kuvantamisessa ja materiaalien karakterisoinnissa. Ymmärtää monimutkaisuuden ja lajikkeet Ultraäänianturit ovat välttämättömiä ammattilaisille, jotka haluavat optimoida niiden käytön tietyissä sovelluksissa. Tässä artikkelissa käsitellään ultraääniantureiden tyyppejä, niiden sovelluksia ja kriittisiä tekijöitä, jotka on otettava huomioon valittaessa oikeaa kaikuanturia tarpeisiisi.
Ultraääniantureita on eri muodoissa, joista jokainen on suunniteltu palvelemaan tiettyjä toimintoja ja sovelluksia. Seuraavissa osissa on syvällinen analyysi yleisimmistä ultraääniantureista, niiden ainutlaatuisista ominaisuuksista ja tyypillisistä käyttötavoista.
Lineaarisille muuntimille on tunnusomaista pietsosähköisten kiteiden järjestely suoraviivaisesti. Nämä kiteet, jotka on usein valmistettu materiaaleista, kuten kvartsista, keramiikasta tai Rochelle-suolasta, lähettävät ultraääniaaltoja, kun sähköjännitettä käytetään. Lineaarisia muuntimia käytetään laajalti sovelluksissa, jotka vaativat korkean resoluution kuvantamista, kuten lääketieteellistä ultraäänitutkimusta ja yksityiskohtaisia materiaalitarkastuksia. Niiden kyky tuottaa korkeataajuisia, fokusoituja ultraääniaaltoja tekee niistä korvaamattomia havaittaessa pieniä puutteita materiaalissa.
Tunnetaan myös kupera-anturina, ja niissä on kaareva pietsosähköisten elementtien järjestely. Tämä kaarevuus mahdollistaa laajemman näkökentän ja ultraääniaaltojen syvemmän tunkeutumisen, mikä tekee niistä ihanteellisia suurempien alueiden tai paksumpien materiaalien tutkimiseen. Vakioantureita käytetään yleisesti lääketieteellisessä diagnostiikassa sisäelinten visualisoimiseen tai teollisuusympäristöissä suurten komponenttien tarkastamiseen.
Vaiheiset ryhmämuuntimet koostuvat useista pienistä ultraäänielementeistä, tyypillisesti 16-256, joista jokaista ohjataan erikseen. Tämä kokoonpano mahdollistaa elektronisen ohjauksen ja ultraäänisäteen tarkentamisen ilman, että anturia liikutetaan fyysisesti. Säätämällä kunkin elementin lähettämien pulssien ajoitusta säde voi pyyhkäistä alueen poikki tai keskittyä tiettyyn pisteeseen, mikä parantaa tarkastusnopeutta ja -tarkkuutta. Vaiheitetut ryhmämuuntimet ovat monipuolisia ja niitä voidaan käyttää sekä kosketus- että upotustarkastuksissa. Ne ovat erityisen hyödyllisiä sovelluksissa, joissa tilaa on rajoitetusti tai joissa on monimutkaisia geometrioita, kuten hitsaustarkastuksissa tai komposiittimateriaalien arvioinnissa.
Upotusanturit on suunniteltu käytettäviksi nestemäisessä väliaineessa, tyypillisesti vedessä, joka toimii kytkentäaineena anturin ja testinäytteen välillä. Tämä menetelmä eliminoi suoran kosketuksen tarpeen ja tarjoaa tasaisen kytkennän, mikä on erityisen hyödyllistä automaattisissa tarkastuksissa. Upotusanturit voidaan tarkentaa herkkyyden ja resoluution lisäämiseksi, mikä tekee niistä sopivia havaitsemaan vikoja monimutkaisissa muodoissa, kuten urissa, onteloissa tai epäsäännöllisissä pinnoissa. Sovellukset sisältävät nopean skannauksen, kuvantamisen ja lähetyksen testauksen.
Kaksielementtimuuntimissa on kaksi pietsosähköistä kidettä, jotka on erotettu toisistaan akustisella esteellä samassa kotelossa. Yksi kide toimii lähettimenä ja lähettää ultraääniaaltoja, kun taas toinen toimii vastaanottimena. Kiteet ovat kulmassa toisiaan kohti, mikä luo V-muotoisen ääniradan, joka parantaa resoluutiota lähikentässä. Tämä konfiguraatio on erityisen tehokas jäljellä olevan seinämän paksuuden mittaamiseen korroosion valvonnassa ja materiaalien tarkastuksessa, jossa on karkea tai epäsäännöllinen takaseinämä. Kaksielementtisiä antureita käytetään myös huokoisuuden, sulkeumien ja halkeamien havaitsemiseen valukappaleissa ja takokappaleissa.
Kulmasädeanturit käyttävät kiilaa tuomaan ultraääniaaltoja testikappaleeseen tietyssä kulmassa. Kulma-aallot, joko taittuneet leikkaus- tai pitkittäiset aallot, ovat hyödyllisiä hitsausten tarkastamisessa ja virheiden havaitsemisessa, jotka eivät ole kohtisuorassa pintaan nähden. Valitsemalla sopivan kiilan käyttäjät voivat mukauttaa anturin vastaamaan erityisiä tarkastusvaatimuksia, kuten päästäkseen vaikeapääsyisille alueille tai sopeutua korkeisiin lämpötiloihin. Kulmasädeanturit ovat välttämättömiä työkaluja hitsaustarkastuksissa ja vikojen havaitsemisessa silloin, kun kulmatuloa tarvitaan.
Viivelinja-anturit sisältävät vaihdettavan viivelinjan, anturin ja testipinnan väliin sijoitettua materiaalia. Viiveviiva erottaa alkupulssin vastaanotetuista kaikuista, mikä parantaa pinnanläheistä resoluutiota ja mahdollistaa ohuiden materiaalien tarkastuksen. Tämä malli on ihanteellinen paksuuden tarkkaan mittaukseen ja pienten virheiden havaitsemiseen lähellä pintaa. Viivelinja-anturit ovat tehokkaita myös sovelluksissa, joihin liittyy rajoitettu pääsy tai kosketusalue, koska viivelinjaa voidaan muotoilla tai säätää sopimaan tiettyihin geometrioihin.
Korkean lämpötilan anturit on erityisesti suunniteltu toimimaan tehokkaasti ympäristöissä, joissa lämpötilat ylittävät standardiantureiden rajat, tyypillisesti yli 50 °C (122 °F). Vakioanturit voivat kärsiä sisäisten elementtien irtoamisesta tai muista vaurioista, kun ne altistetaan korkeille lämpötiloille. Korkean lämpötilan anturit ratkaisevat tämän käyttämällä materiaaleja ja malleja, jotka kestävät äärimmäisiä olosuhteita suorituskyvystä tinkimättä. Niitä käytetään yleisesti teollisuudenaloilla, joissa komponentit toimivat suuressa lämpörasituksessa, kuten sähköntuotannossa, ilmailussa ja petrokemian käsittelyssä.
Ultraääniantureilla on laaja valikoima sovelluksia eri toimialoilla. Niiden kyky tarjota ei-invasiivisia ja tarkkoja mittauksia tekee niistä välttämättömiä työkaluja monilla aloilla.
Lääketieteen alalla ultraääniantureita käytetään ensisijaisesti diagnostisessa kuvantamisessa, joka tunnetaan nimellä ultraääni. Ne tarjoavat reaaliaikaisia kuvia kehon sisäisistä rakenteista, mikä auttaa diagnosoimaan ja seuraamaan sairauksia. Lineaarisia muuntimia käytetään esimerkiksi pintarakenteiden, kuten verisuonten ja lihasten, korkearesoluutioiseen kuvantamiseen, kun taas kuperat muuntimet soveltuvat vatsan alueen kuvantamiseen. Ei-invasiivinen luonne ja ionisoivan säteilyn puuttuminen tekevät ultraäänikuvauksesta turvallista potilaille, myös raskaana oleville naisille ja kehittyville sikiöille. Tekniikan kehitys on johtanut 3D- ja 4D-kuvausominaisuuksiin, mikä lisää diagnostiikkatarkkuutta entisestään.

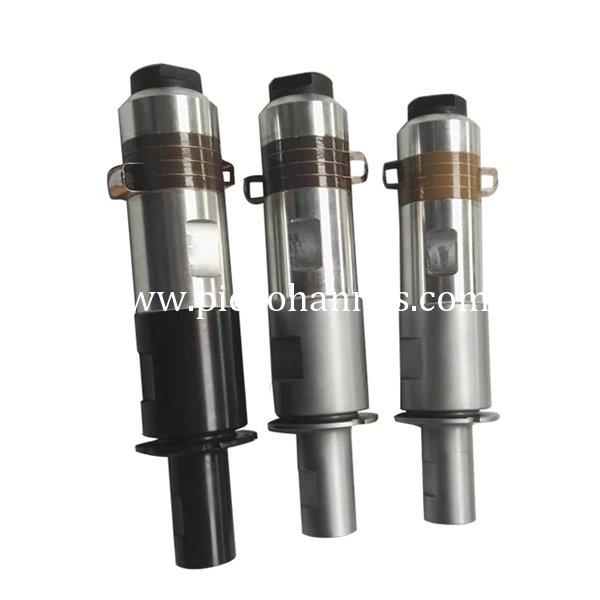

Ultraääniantureiden teolliset sovellukset ovat laajoja, ja ne kattavat rikkomattoman testauksen (NDT), materiaalin karakterisoinnin ja prosessin ohjauksen. NDT:ssä antureita käytetään havaitsemaan sisäisiä vikoja, mittaamaan paksuutta ja arvioimaan materiaalin ominaisuuksia vahingoittamatta. Esimerkiksi uppoanturit mahdollistavat monimutkaisen muotoisten komponenttien tarkastuksen, kun taas kaksielementtiset anturit ovat tehokkaita korroosionvalvonnassa. Ultraäänimuuntimet ovat myös olennainen osa ultraäänihitsaus- ja -puhdistusprosesseja, joissa ultraäänienergia helpottaa materiaalien liittämistä tai epäpuhtauksien poistamista. Lisäksi niillä on rooli teollisuusautomaatiossa, kuten tasonmittauksessa, virtauksen havaitsemisessa ja läheisyystunnistuksessa.
Meriympäristöissä ultraäänianturit ovat välttämättömiä syvyysluotauksessa ja navigoinnissa. Kaikuluotauslaitteet lähettävät ultraäänipulsseja merenpohjaa kohti ja mittaavat aikaa, joka kuluu kaikujen palautumiseen, laskemalla syvyyttä veden äänennopeuden perusteella. Tämä tekniikka on elintärkeää turvallisen navigoinnin, vedenalaisen kartoituksen ja luonnonvarojen tutkimisen kannalta. Ultraääniantureita käytetään myös luotainjärjestelmissä vedenalaisten esineiden havaitsemiseen, auttaen sellaisissa toimissa kuin kalastus, vedenalainen rakentaminen ja sotilasoperaatiot.
Sopivan ultraäänianturin valitseminen on ratkaisevan tärkeää minkä tahansa ultraäänitekniikkaa käyttävän sovelluksen onnistumiselle. Useita tekijöitä on otettava huomioon optimaalisen suorituskyvyn ja tarkkojen tulosten varmistamiseksi.
Sovelluksen vaatimukset: Sovelluksen erityistarpeiden ymmärtäminen on ensiarvoisen tärkeää. Olipa kyseessä vikojen havaitseminen, paksuuden mittaus tai lääketieteellinen kuvantaminen, anturin on sovelluttava tehtävään.
Materiaalin ominaisuudet ja geometria: Testimateriaalin luonne, mukaan lukien sen akustiset ominaisuudet ja geometria, vaikuttaa anturin valintaan. Monimutkaiset muodot tai materiaalit, joilla on suuri vaimennus, vaativat erikoistuneita muuntimia.
Ympäristöolosuhteet: Lämpötila, paine ja ympäristöolosuhteet voivat vaikuttaa anturin suorituskykyyn. Äärimmäisissä olosuhteissa voi olla tarpeen käyttää korkeita lämpötiloja vaurioiden estämiseksi ja tarkkojen lukemien varmistamiseksi.
Vaadittu tarkkuus ja resoluutio: Korkeaa tarkkuutta vaativat sovellukset voivat vaatia kaikuantureita, joilla on tietyt taajuudet tai polttoominaisuudet halutun resoluution saavuttamiseksi.
Valmistajan luotettavuus: Hyvämaineisen valmistajan valitseminen varmistaa yhteensopivien komponenttien ja lisävarusteiden laadun, tuen ja saatavuuden.
On myös tärkeää ottaa huomioon lisävarusteiden, kuten kiilien, viivelinjojen ja kytkentävälineiden saatavuus, jotka voivat laajentaa anturin toimintoja ja räätälöidä sitä tiettyihin sovelluksiin.
Ultraäänianturit ovat monipuolisia työkaluja, jotka palvelevat kriittistä roolia eri toimialoilla. Lääketieteellisestä diagnostiikasta teollisiin tarkastuksiin, niiden kyky tarjota yksityiskohtaisia, ei-invasiivisia analyyseja tekee niistä korvaamattomia. Erityyppisten ultraääniantureiden ja niiden sovellusten ymmärtäminen antaa ammattilaisille mahdollisuuden valita sopivimman laitteen erityistarpeisiinsa. Ottamalla huomioon sovelluksen vaatimukset, materiaalin ominaisuudet, ympäristöolosuhteet ja vaaditun tarkkuuden käyttäjät voivat optimoida ultraäänitestaus- ja mittausprosessiensa suorituskyvyn ja luotettavuuden. Ymmärtää monimutkaisuuden ja kyvyt ultraäänianturit tasoittavat tietä tekniikan kehitykselle ja parempille tuloksille useilla aloilla.
1. Mitkä ovat tärkeimmät erot lineaaristen ja vaiheistettujen joukko-ultraääniantureiden välillä?
Lineaarisissa muuntimissa on pietsosähköisten kiteiden suoraviivainen järjestely, ja niitä käytetään usein pintarakenteiden korkearesoluutioiseen kuvantamiseen. Vaiheistetut ryhmämuuntimet sen sijaan sisältävät useita pieniä elementtejä, joita voidaan ohjata yksittäin. Tämä mahdollistaa ultraäänisäteen elektronisen ohjaamisen ja tarkennuksen muuttamatta muunninta, mikä tekee vaiheistetuista ryhmistä monipuolisempia monimutkaisia tarkastuksia varten.
2. Miten upotettavat ultraäänianturit eroavat kosketusantureista?
Upotusanturit toimivat nestemäisessä väliaineessa, tyypillisesti vedessä, mikä mahdollistaa tasaisen kytkennän ja eliminoi tarpeen olla suorassa kosketuksessa testikappaleeseen. Kosketusanturit vaativat suoran kosketuksen testimateriaaliin, ja ne käyttävät usein geeliä tai öljyä esimerkiksi ultraääniaaltojen siirron helpottamiseksi. Upotusanturit sopivat ihanteellisesti automatisoituihin tarkastuksiin ja monimutkaisiin geometrioihin, kun taas kosketusantureita käytetään yksinkertaisempiin manuaalisiin tarkastuksiin.
3. Miksi kaksielementtisiä antureita suositellaan korroosionvalvontaan?
Kaksielementtiset muuntimet tarjoavat paremman pinnanläheisen resoluution, koska niiden V-muotoinen äänitie on luotu kahden kulmassa olevan kiteen avulla. Tämä kokoonpano on erityisen tehokas mittaamaan syöpyneiden materiaalien jäljellä olevaa seinämän paksuutta ja havaitsemaan pinnan lähellä olevat viat, mikä tekee niistä alan standardin korroosiosovelluksia varten.
4. Mitä tekijöitä tulee ottaa huomioon valittaessa ultraäänianturia korkeissa lämpötiloissa?
Kun valitset anturin korkean lämpötilan sovelluksiin, ota huomioon anturin materiaalien käyttölämpötilarajat vaurioiden välttämiseksi. Korkean lämpötilan anturit on suunniteltu materiaaleista, jotka kestävät äärimmäisiä lämpötiloja suorituskyvyn heikkenemättä. On välttämätöntä varmistaa enimmäislämpötilaluokitukset ja varmistaa yhteensopivuus sovelluksen ympäristöolosuhteiden kanssa.
5. Miten kulmasädeanturi helpottaa hitsin tarkastusta?
Kulmasädemuuntimet tuovat ultraääniaaltoja testikappaleeseen tietyssä kulmassa kiilan avulla. Tämä kulmassa oleva tulo mahdollistaa aaltojen heijastuksen sisäisistä ominaisuuksista, kuten hitseistä, optimaalisissa kulmissa, mikä parantaa vikojen, kuten halkeamien tai fuusion puutteen, havaitsemista. Kulman säätömahdollisuus tekee näistä muuntimista välttämättömiä kattaville hitsaustarkastuksille.
6. Voidaanko ultraääniantureilla käyttää monimutkaisia geometrisia materiaaleja?
Kyllä, tietyntyyppiset ultraäänianturit, kuten upotus- ja vaiheistetut ryhmämuuntimet, sopivat hyvin monimutkaisten geometristen materiaalien kanssa. Upotusanturit tarjoavat tasaisen kytkennän epäsäännöllisillä pinnoilla, kun taas vaiheistetut ryhmäanturit voivat ohjata ja fokusoida sädettä elektronisesti tarkastaakseen monimutkaisia alueita ilman, että anturia liikutetaan fyysisesti.
7. Mikä rooli ultraääniantureilla on ainetta rikkomattomassa testauksessa (NDT)?
Ultraäänianturit ovat NDT:n perustavanlaatuisia, koska ne mahdollistavat materiaalien sisäisten ominaisuuksien tarkastuksen aiheuttamatta vahinkoa. Ne havaitsevat vikoja, mittaavat paksuutta ja karakterisoivat materiaaleja lähettämällä ultraääniaaltoja ja analysoimalla heijastuneita signaaleja. Tämä mahdollistaa rakenteellisen eheyden arvioinnin, vikojen havaitsemisen ja laadunvarmistuksen eri toimialoilla.
