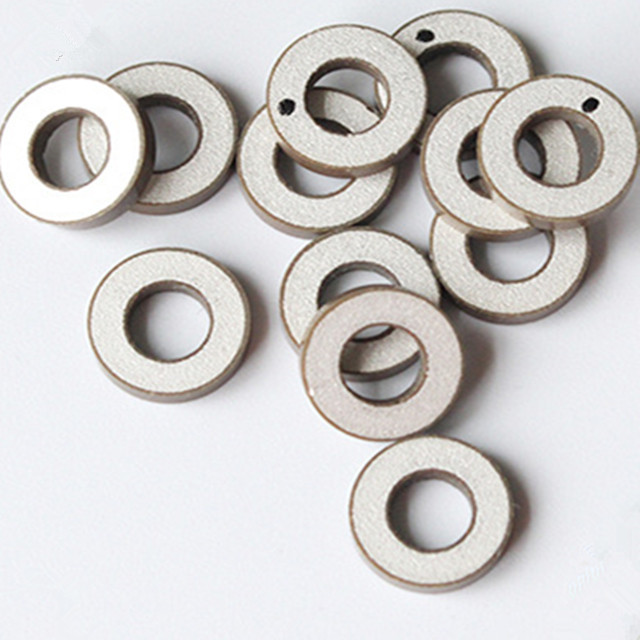

Високопотужні п’єзокільцеві п’єзокерамічні перетворювачі для ультразвукового зубного скейлера

Високопотужні п’єзокільцеві п’єзокерамічні перетворювачі для ультразвукового зубного скейлера

1. Опис продукту

- П'єзоматеріал: PZT-8
- Розміри: OD10 x ID5 x 2 мм

-Резонансна частота (кГц): 145

-Ємність (пФ): 330

2. Деякі стандартні розміри п'єзокільця

Діапазон п’єзокерамічних кілець
Зовнішній діаметр: 5,0–100 мм
Внутрішній діаметр : (2,0–35 мм)
Товщина: (0,2–15 мм)

Вибір металізації (срібло, нікель, золото та інші за запитом)

Широкий вибір рецептур PZT



3. Типове значення продуктивності матеріалів 'Hard' PZT:



Жорсткі матеріали PZT
Властивості			ПЗТ-41	ПЗТ-42	ПЗТ-43	ПЗТ-82	PBaS-4
Діелектрична проникність	ɛ T r3		1050	1250	1420	1100	1900
Коефіцієнт зчеплення	K P		0.58	0.58	0.58	0.52	0.59
	К31		0.32	0.33	0.34	0.3	0.34
	К33		0.66	0.67	0.68	0.57	0.68
	K t		0.48	0.48	0.48	0.4	0.49
П'єзоелектричний коефіцієнт	d31	10-12м/в	-106	-124	-138	-100	-160
	d33	10-12м/в	260	280	300	240	380
	g31	10-3vm/n	-11.4	-11.2	-11	-10.3	-9.5
	g33	10-3vm/n	28	25.3	24	25	22.6
Частотні коефіцієнти	N стор		2280	2200	2160	2280	2200
	Н1		1671	1613	1583	1671	1613
	Н3		1950	1900	1875	1950	1850
	N t		2250	2200	2200	2300	2200
Коефіцієнт пружної податливості	S e11	10-12м 2/п	11.8	12.7	13.2	11.6	13.2
Механічний фактор якості	Qm		1000	800	600	1200	2200
Коефіцієнт діелектричних втрат	Tg δ	%	0.3	0.4	0.5	0.3	0.5
Щільність	ρ	г/см3	7.5	7.5	7.5	7.6	7.5
Температура Кюрі	Tc	°C	320	320	320	310	310
Модуль Юнга	Y E11	<10 9Н/м3	85	79	76	86	76
Коефіцієнт отрути			0.3	0.3	0.3	0.3	0.33

4. СТАНДАРТНІ МЕХАНІЧНІ ДОПУСКИ:

Зовнішній діаметр ±0,150 мм
Внутрішній діаметр ±0,150 мм
Товщина ±0,05 мм
Площиність 0,002**/0,012 мм МАКС.
Паралельність 0,007**/0,012 мм МАКС.
Концентричність 0,2 мм

5.ультразвуковий стоматологічний скейлер Застосування:

П'єзокерамічні перетворювачі для генерації ультразвукової вібрації широко використовуються в стоматологічних скейлерах, які використовуються в стоматологічних клініках для видалення зубних відкладень. П'єзокерамічні елементи є ідеальним рішенням для генерації стабільної та надійної ультразвукової вібрації, необхідної в п'єзоскейлерах. Стоматологічний скейлер - це дуже поширений пристрій, який використовується в стоматологічних клініках для видалення зубних відкладень. Оптимальна ультразвукова вібрація, створювана скейлером, є ключовим критерієм хорошого скейлера. Високоефективні п’єзоелектричні перетворювачі є серцем ультразвукового скейлера для створення необхідної ультразвукової вібрації. Завдяки розширеним характеристикам і виробничим потужностям ми можемо розробляти та масово виробляти різні розміри зокерамічних кілець для пирога з високою продуктивністю відповідно до ваших потреб. ми також можемо надати структурне проектування та послуги зі складання головок датчиків, щоб вони точно відповідали вашому дизайну корпусу ваших стоматологічних скейлерів.

6. Зображення програми:
