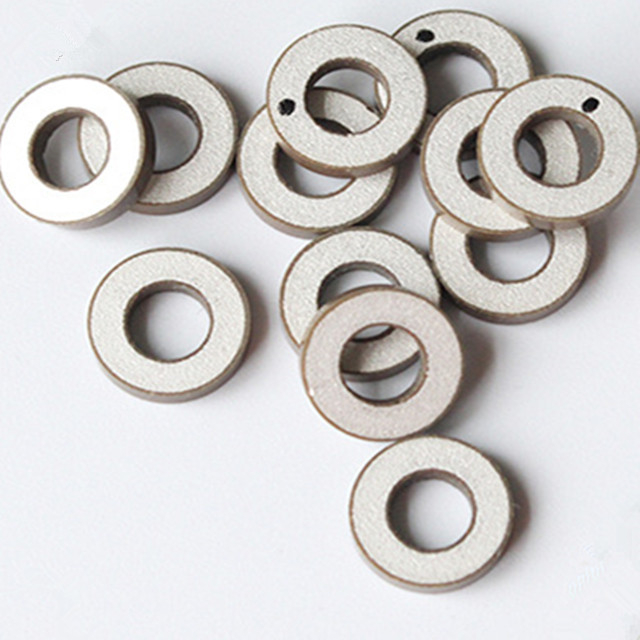

ترانسدیوسرهای پیزوسرامیک حلقه پیزو با قدرت بالا برای جرم گیری دندان اولتراسونیک

ترانسدیوسرهای پیزوسرامیک حلقه پیزو با قدرت بالا برای جرم گیری دندان اولتراسونیک

1. توضیحات محصول

- مواد پیزو: PZT-8
- ابعاد: OD10 x ID5 x 2mm

-فرکانس تشدید (کیلوهرتز): 145

- ظرفیت (pF): 330

2. برخی از اندازه استاندارد حلقه پیزو

محدوده حلقه سرامیکی پیزو
قطر خارجی: 5.0 - 100 میلی متر
قطر داخلی : (2.0 - 35 میلی متر)
ضخامت: (0.2 - 15 میلی متر)

انتخاب متالیزاسیون (نقره، نیکل، طلا و موارد دیگر در صورت درخواست)

انتخاب گسترده ای از فرمولاسیون PZT



3. ارزش معمولی عملکرد مواد PZT 'سخت':



مواد PZT سخت
خواص			PZT-41	PZT-42	PZT-43	PZT-82	PBaS-4
ثابت دی الکتریک	ɛ T r3		1050	1250	1420	1100	1900
فاکتور جفت	K P		0.58	0.58	0.58	0.52	0.59
	ک31		0.32	0.33	0.34	0.3	0.34
	ک33		0.66	0.67	0.68	0.57	0.68
	K t		0.48	0.48	0.48	0.4	0.49
ضریب پیزوالکتریک	d31	10-12m/v	-106	-124	-138	-100	-160
	d33	10-12m/v	260	280	300	240	380
	g31	10-3vm/n	-11.4	-11.2	-11	-10.3	-9.5
	g33	10-3vm/n	28	25.3	24	25	22.6
ضرایب فرکانس	N ص		2280	2200	2160	2280	2200
	ن1		1671	1613	1583	1671	1613
	ن3		1950	1900	1875	1950	1850
	N t		2250	2200	2200	2300	2200
ضریب انطباق الاستیک	اس ای11	10-12m 2/n	11.8	12.7	13.2	11.6	13.2
~!phoenix_var201!~	Qm		1000	800	600	1200	2200
فاکتور تلفات دی الکتریک	Tg δ	%	0.3	0.4	0.5	0.3	0.5
تراکم	ρ	گرم بر سانتی متر3	7.5	7.5	7.5	7.6	7.5
دمای کوری	تی سی	درجه سانتی گراد	320	320	320	310	310
مدول یانگ	Y E11	<10 9نیوتن در متر3	85	79	76	86	76
نسبت سم			0.3	0.3	0.3	0.3	0.33

4. تحمل مکانیکی استاندارد:

قطر بیرونی ±0.150mm
قطر داخلی ±0.150mm
ضخامت ±0.05mm
صافی 0.002**/0.012mm MAX
موازی 0.007**/0.012mm حداکثر
تمرکز هم مرکز 0.2mm

5. کاربرد جرمگیر دندان اولتراسونیک:

مبدل های پیزوسرامیک برای تولید ارتعاش اولتراسونیک به طور گسترده در جرم گیری های دندانی مورد استفاده در کلینیک های دندانپزشکی برای حذف پلاک های دندانی استفاده می شود. عناصر سرامیکی پیزو راه حل مناسبی برای تولید ارتعاش اولتراسونیک پایدار و قابل اعتماد مورد نیاز در جرم گیری پیزو هستند. جرمگیر دندان دستگاهی بسیار رایج است که در کلینیک های دندانپزشکی برای از بین بردن پلاک های دندانی استفاده می شود. یک ارتعاش اولتراسونیک بهینه تولید شده توسط مقیاس‌کننده، معیار اصلی یک مقیاس‌کننده خوب است. مبدل های پیزوالکتریک با کارایی بالا قلب یک مقیاس کننده اولتراسونیک برای تولید ارتعاش اولتراسونیک مورد نیاز است. با ویژگی های پیشرفته و امکانات ساخت، ما قادر به توسعه و تولید انبوه ابعاد مختلف حلقه های زوسرامیکی پای با کارایی بالا هستیم تا متناسب با نیاز شما باشد. ما همچنین قادر به ارائه خدمات طراحی ساختاری و مونتاژ سرهای مبدل هستیم تا دقیقاً با طراحی بدنه جرمگیرهای دندانی شما مطابقت داشته باشد.

6. تصویر برنامه:
