Vysoce výkonné piezokeramické snímače pro ultrazvukový zubní kámen

Vysoce výkonné piezokeramické snímače pro ultrazvukový zubní kámen

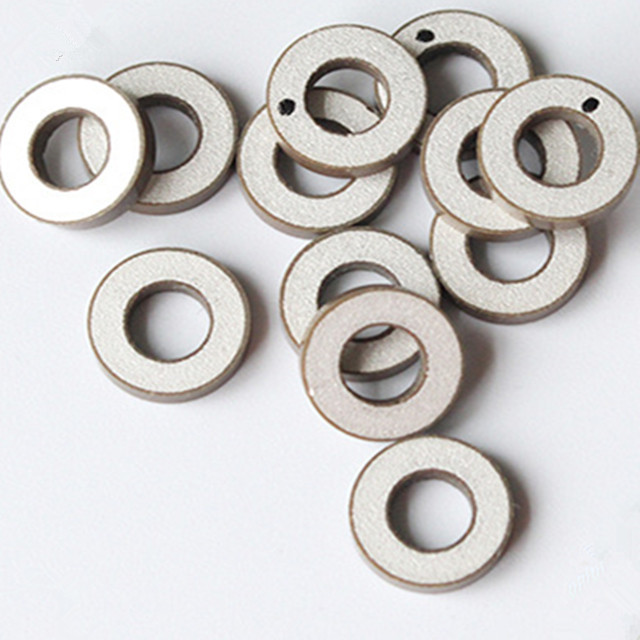

1. Popis produktu

- Piezo Materiál: PZT-8
- Rozměry: OD10 x ID5 x 2mm

-Rezonanční frekvence (kHz):145

-Kapacita (pF):330

2. Některé standardní velikosti piezo kroužku

Rozsah piezokeramického kroužku
Vnější průměr: 5,0 - 100 mm
Vnitřní průměr (2,0 - 35 mm)
Tloušťka: (0,2 - 15 mm)

Volba metalizace (stříbro, nikl, zlato a další na vyžádání)

Široký výběr formulací PZT



3.Typická hodnota výkonu 'tvrdých' materiálů PZT：



Tvrdé materiály PZT
Vlastnosti			PZT-41	PZT-42	PZT-43	PZT-82	PBaS-4
Dielektrická konstanta	ɛ T r3		1050	1250	1420	1100	1900
Faktor vazby	K P		0.58	0.58	0.58	0.52	0.59
	K31		0.32	0.33	0.34	0.3	0.34
	K33		0.66	0.67	0.68	0.57	0.68
	K t		0.48	0.48	0.48	0.4	0.49
Piezoelektrický koeficient	d31	10-12m/v	-106	-124	-138	-100	-160
	d33	10-12m/v	260	280	300	240	380
	g31	10-3vm/n	-11.4	-11.2	-11	-10.3	-9.5
	g33	10-3vm/n	28	25.3	24	25	22.6
Frekvenční koeficienty	N p		2280	2200	2160	2280	2200
	N1		1671	1613	1583	1671	1613
	N3		1950	1900	1875	1950	1850
	N t		2250	2200	2200	2300	2200
Koeficient elastické poddajnosti	S e11	10-12m 2/ n	11.8	12.7	13.2	11.6	13.2
Faktor mechanické kvality	Qm		1000	800	600	1200	2200
Dielektrický ztrátový činitel	Tg 5	%	0.3	0.4	0.5	0.3	0.5
Hustota	ρ	g/cm3	7.5	7.5	7.5	7.6	7.5
Curieova teplota	Tc	°C	320	320	320	310	310
Youngův modul	Y E11	<10 9N/m3	85	79	76	86	76
Jedovatý poměr			0.3	0.3	0.3	0.3	0.33

4. STANDARDNÍ MECHANICKÉ TOLERANCE:

Vnější průměr ±0,150 mm
Vnitřní průměr ±0,150 mm
Tloušťka ±0,05 mm
Rovinnost 0,002**/0,012 mm MAX
rovnoběžnost 0,007**/0,012 mm MAX
soustřednost 0,2 mm

5.ultrazvukový zubní odstraňovač zubního kamene Použití:

Piezokeramické měniče pro generování ultrazvukových vibrací široce používané v zubních scalerech používaných v zubních klinikách pro odstraňování zubního plaku. Piezokeramické prvky jsou perfektním řešením pro generování stabilních a spolehlivých ultrazvukových vibrací potřebných u piezo scalerů. Zubní scaler je velmi běžné zařízení používané v zubních klinikách k odstraňování zubního plaku. Optimální ultrazvukové vibrace generované scalerem jsou klíčovým kritériem dobrého scaleru. Vysoce výkonné piezoelektrické měniče jsou srdcem ultrazvukového odstraňovače zubního kamene, který vytváří potřebné ultrazvukové vibrace. S pokročilými charakterizačními a výrobními zařízeními jsme schopni vyvinout a hromadně vyrábět různé rozměry koláčových zokeramických kroužků s vysokým výkonem, aby vyhovovaly vašim potřebám. jsme také schopni zajistit konstrukční a montážní služby snímacích hlavic tak, aby přesně zapadaly do vašeho designu pouzdra vašich zubních scalerů.

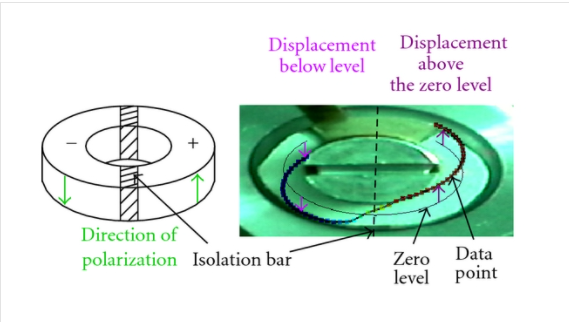

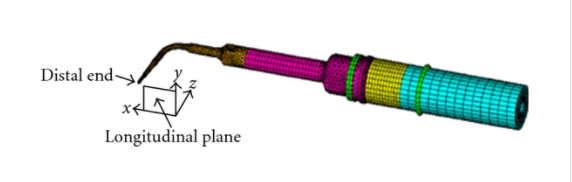

6. Obrázek aplikace:
