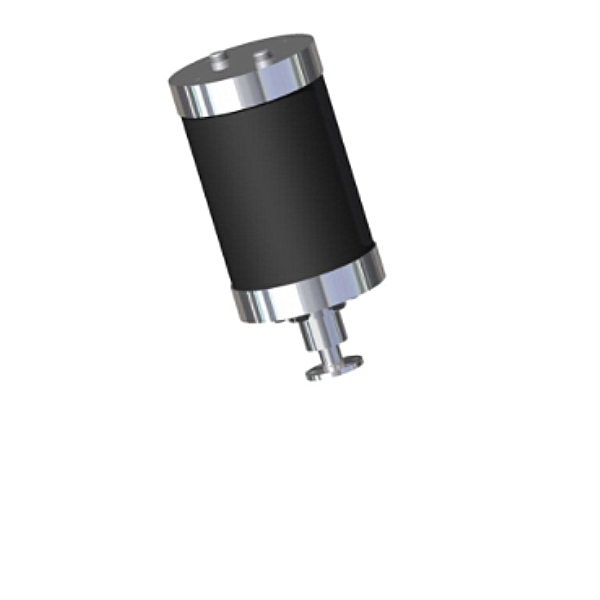

40 Гц ко-вібрації Підводний акустичний перетворювач векторний перетворювач

40 Гц ко-вібрації Підводний акустичний перетворювач векторний перетворювач

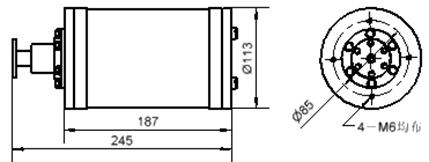

Технічні параметри:

Модель	HS/H40-1KⅡ
Заборона на роботу d	40 Гц ~ 1000 Гц
Отримання чутливості	1000 Гц: чутливість до швидкості вібрації: ≥-195 дБ Чутливість до звукового тиску: ≥-195 дБ
Статична потужність	≥4700 пФ
Режисерська діяльність	Канал швидкості вібрації: спрямованість має cosφ характеристики. Глибина ямок в одному каналі ≥20 дБ; Максимальне відхилення в одному каналі ≤ 3 дБ; Канал звукового тиску: немає спрямованості в горизонтальному напрямку.
Робоча глибина	300м
кабелюСпецифікація	Φ7mm10 Жильний екранований кабель (опціонально)

застосування:

Дослідження підводної акустики

Підводна система зв'язку

Калібрування акустичного поля

Військові та наукові застосування

Типи підводних акустичних перетворювачів





1. Низькочастотний, глибоководний перетворювач високої потужності



Серія низькочастотних передавальних перетворювачів: Існують різні типи перетворювачів згинання, перетворювачів з круглою трубкою з щілинами, перетворювачів згинання планок, комбінованих перетворювачів згинальних дисків тощо. Мінімальна робоча частота становить лише 20 Гц;



Серія глибоководних перетворювачів: існує три типи продуктів: переливний тип, маслонаповнений тип балансу тиску та самонесучий тип тиску, максимальний опір тиску досягає 80 МПа;



Серія потужних передавальних перетворювачів: рівень джерела звуку може досягати понад 207 дБ поблизу 350 Гц.



2. Мозаїчний кільцевий перетворювач



Компанія має можливість розробляти та виготовляти мозаїчні кільця діаметром 30 мм ~ 800 мм, частота може охоплювати 0,5 кГц ~ 50 кГц, найвищий рівень випромінювання звуку джерела звуку одного перетворювача може досягати 202 дБ, а ефективна робоча смуга частот може досягати понад 2 октавних частот. Його структурна форма в основному поділяється на тип із повітряною підтримкою та тип переливу, робоча глибина може досягати 500 м та 6 км відповідно.



3. Рядковий масив



Компанія має можливість проектувати та виготовляти маслонаповнені лінійні масиви, кабельні лінійні масиви та жорсткі лінійні масиви. Наповнений маслом масив може реалізовувати наповнений маслом лінійний масив із найменшим зовнішнім діаметром 20 мм, а найдовший сегмент масиву може досягати 80 м.



4. Сферичний перетворювач



Компанія має зрілий дизайн і технологію виробництва сферичних перетворювачів. В даний час він сформував повну серію сферичних перетворювачів діаметром від 20 мм до 166 мм після упаковки; частота покриття передачі від 3 кГц до 150 кГц; частота покриття прийому від 5Гц до 100кГц+; робоча глибина найбільша До 5 км або більше.



5. Векторний гідрофон



Компанія є першою компанією в галузі, яка розробляє векторні гідрофони та їх інженерні програми. Розроблені векторні гідрофони диференціального тиску та векторні гідрофони спільної вібрації є стабільними та надійними. Робочий діапазон частот може охоплювати 5 Гц ~ 120 кГц, а максимальна робоча глибина може становити до 3000 м. Щоб підвищити придатність векторного гідрофона спільної вібрації, наша компанія провела поглиблені дослідження методу встановлення, водонепроникного струмового удару та режиму підвіски тощо, а також реалізувала векторний гідрофон із фіксованою установкою, маслонаповнену конструкцію та вільну підвіску тощо. Різноманітні результати, а також має можливості проектування та виробництва лінійних масивів векторних гідрофонів та буксируваних масивів.

Випадок застосування підводного акустичного перетворювача



Відповідно до потреб замовника ми можемо розробити та виготовити п’єзоелектричні ультразвукові перетворювачі, підводні акустичні перетворювачі, ультразвукові зонди та датчики різних частот зі стабільною продуктивністю та високою якістю.









2. Калібрування векторних гідрофонів у глибокій воді. Максимальна робоча глибина може досягати 3000 м, що може використовуватися для наповнених маслом лінійних елементів масиву.





3. Найвищий рівень випромінювання складеного сферичного акустичного перетворювача може досягати 156 дБ, а найвищий рівень джерела звуку може досягати 202 дБ, що більш ніж на 6 дБ вище, ніж у звичайних сферичних перетворювачів такого ж розміру.







4. монокристалічний векторний гідрофонний перетворювач



У порівнянні з п’єзоелектричними керамічними перетворювачами, розмір монокристалічного передавального перетворювача PIN-PMN-PT зменшено більш ніж на 1/3, рівень відгуку напруги передачі на 2~10 дБ вищий, смуга пропускання опору приблизно вдвічі вища, а смуга пропускання -3 дБ приблизно вдвічі вища. Часи; чутливість прийому вище на 3~5 дБ. Монокристалічний векторний гідрофон має низький власний шум руху, а чутливість на 4~6 дБ вища, ніж п’єзоелектричний векторний гідрофон такого ж розміру.





 5. Стаціонарна установка векторного гідрофону



Використовуючи центральну колону як фіксовану основу, робочий режим керамічного зсуву, робоча смуга частот 100-5000 Гц, установка проста, продуктивність стабільна, і він може замінити більшість векторних гідрофонів, встановлених на різних платформах.







Конусоподібний відбивач використовується для відображення випромінюваних по окружності звукових хвиль тороїдального перетворювача на торцеву поверхню для роботи, і відносно стабільне акустичне випромінювання променя може бути реалізоване на кінцевій поверхні.
